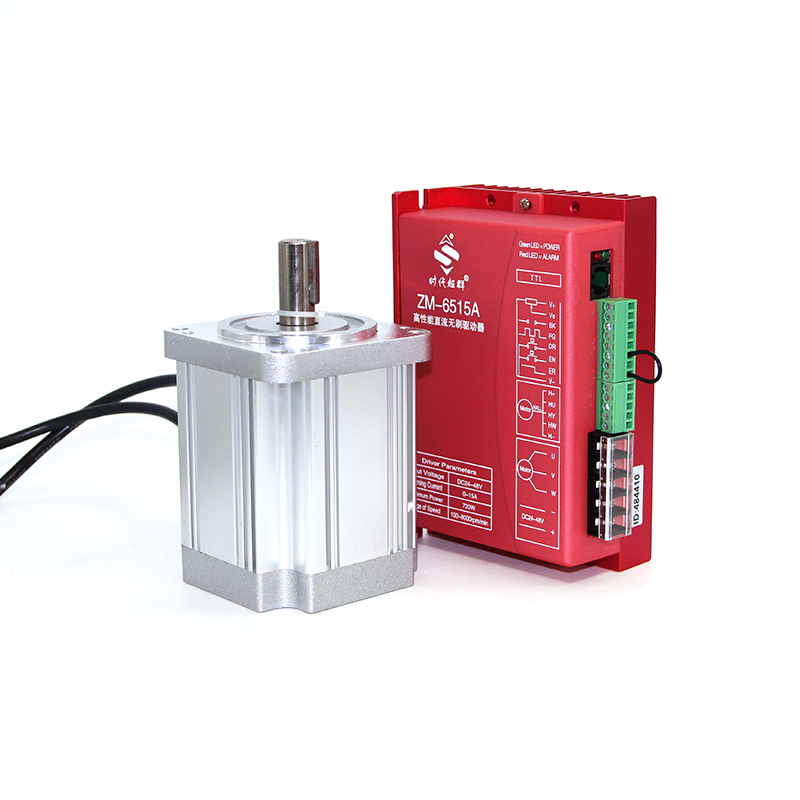

今天接好一款可用于控制正弦波反電勢的低壓直流無刷電機控制器ZM-6515A，可控制24V，36V，48V直流無刷電機，驅動電流可達15A
此款驅動可驅動15A內直流無刷電機 型號 | 額定電壓
V | 額定功率
W
| 額定轉矩
N.M | 額定轉速
rpm | 空載轉速
rpm | 額定電流
A | 空載電流
A
| 級對數 | 80BL100S40-430TK9
| 48
| 400
| 1.27
| 3000
| 4000
| 10.8
| 1.2
| 2
| 80BL100S40-445TK9
| 48 | 400 | 0.85
| 4500 | 6000 | 10.8 | 1.1 | 2 | 80BL110S50-430TK9
| 48
| 500 | 1.6
| 3000
| 4000
| 14.8
| 1.5
| 2 | 80BL110S50-445TK9
| 48
| 500 | 1.1 | 4500 | 6000 | 13.8 | 1.3 | 2 | 80BL145S55-445TK0
| 48 | 550 | 1.6 | 4500 | 6000 | 15 | 1.4 | 2 |
ZM-6515A無刷直流電機驅動器是我公司****推出的，針對中功率電機傳動領域的高科技產品。本產品使用大規模的集成電路取代原有硬件設計，具有更高的抗干擾性及快速響應等性能。本產品適合驅動峰值電流在15A以下，電源電壓在DC18V~50V以內（面板標稱DC24V~48V）的任意一款低壓有霍爾或無霍爾的三相直流無刷電機，并具有大電流工作時溫度低的特點。產品應用于針織設備、醫療設備、食品包裝機械、電動工具等一系列的電氣自動化控制領域。 如果上電以后不轉，要么排除一下原因 接線方法如下：注意一根線都不能接錯！！！
控制方法如下：
下圖紅框端口必須短接，這個是控制啟停的
一定要接電位器？否則不會有電壓到使能口，下圖紅框可外接電位器調速，VSP端口為調速信號端口
如果沒有電位器，可以按照如下操作就可以了
就是吧5V和VSP短接，這樣有一個控制信號電壓，電機就可以轉了。或者直接外接一個電位器即可。 如何控制電機制動？下圖紅框端口短接，即可控制制動停止
如果以上操作以后還是無法運轉，建議打開控制器內部看一下板子
上圖為內部板子，看一下有沒有地方燒掉
最常見的就是電源口，如果這里邊黑掉，那么多半是電壓接高了，或者電源接反了
聯系方式：QQ:467102884 電話：18710050116（劉女士）
