ZM-7205A 直流無刷電機驅動器是我公司****推出的，針對中功率電機傳動領域的高科技產品。本產品使用大規模的集成電路取代原有硬件設計，具有更高的抗干擾性及快速響應等性能。本產品適合驅動輸入電流在5A以下，電源電壓在 V AC70V~230V 以內 （面板標稱 AC80V~220V ）的任意一款低壓有霍爾或無霍爾的三相直流無刷電機，并具有大電流工作時溫度低的特點。產品應用于針織設備、醫療設備、食品包裝機械、電動工具等一系列的電氣自動化控制領域 ， ZM-7205A驅動器提供電機測速脈沖信號，此信號與電機轉速成正比，脈沖輸出方式為光耦隔離輸出。 1、電機轉速（RPM）=F÷N×60 F=用頻率表實際測得FG 腳上的頻率 N=2 或4 , 2 極電機的,N=2；4 極電機的, N=4 例如：用戶選用4 對級電機，則：當輸出SPEED 信號為200Hz 時，電機轉速＝200÷4×60＝3000 轉/分。 2、光電隔離，門極輸出 下面介紹一下此款驅動如何外接轉速表
5166FR系列頻率/ 轉速表是采用美國Microchip 公司高性能單片機作為中央處理器，具有可靠性高、抗干擾能力強、測量范圍寬、測量精度高等特點。本系統在頻率測量方面突破傳統的周期測量和脈沖計數測量方法，整合這兩種測量方法的優點，采用先進的全同步周期測量法，使儀表在測量范圍和測量精度方面實現質的飛躍。因此，該系列儀表可廣泛應用于各行各業中需要高精度頻率測量的場合。 那么轉速表如何和驅動器鏈接呢？

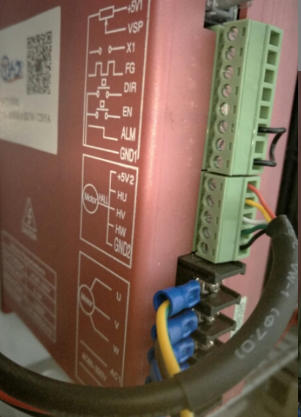

IN接驅動器的FG口 GND，電源負，接驅動器GND1 VCC，電源正，接驅動器的+5V1 接好下以后要根據電機極對數調整轉速表的分頻值 電機的極對數既是分頻值,300W無刷電機的極對數是2
上圖為時代超群57BL115S30-3150TF9高壓直流無刷電機，電機電壓310v，額定功率300w，額定轉速5000rpm 電機驅動接線圖：
