常會碰到一些客戶問控制器怎么編程。電機，驅動器怎么接線等問題。電話打了無數遍終于搞明白了。但是時間也浪費了。根據這種現象，公司提供了配電箱集成服務，只要客戶把自己設備想實現的功能高速技術人員，技術人員就會根據客戶的需求把所需要的運控設備集成到配電箱中，客戶只要插上電源，按下按鈕，即可輕松工作。

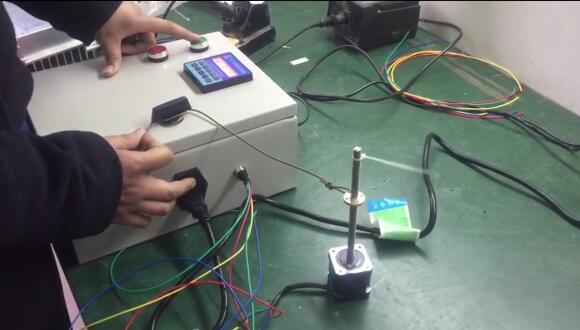

上圖是客戶定制的一套控制箱，用于控制一臺42的直線電機做往復運動。選用的單軸控制器DY-IS，驅動器選用的事16細分驅動器。

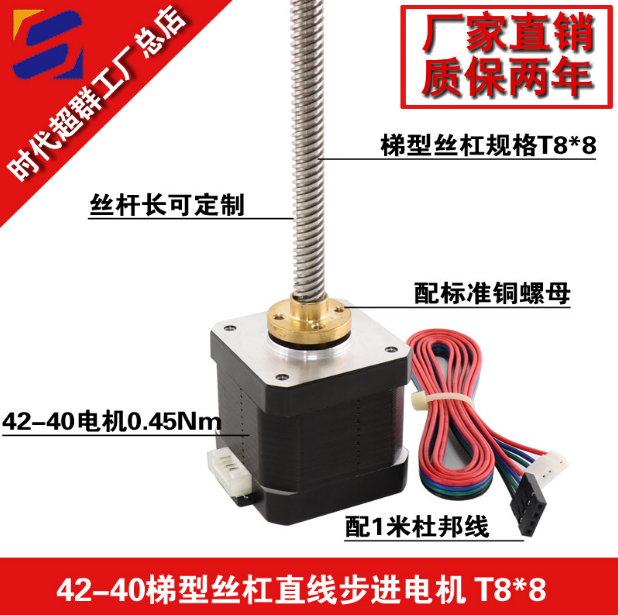

42B40AT0808D-10為T型絲桿直線電機，電機扭矩0.45NM，機身長40MM 電流1.7A，推力大致為270N

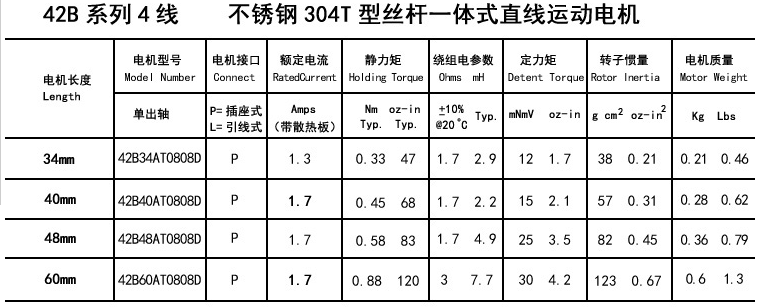

系列產品參數

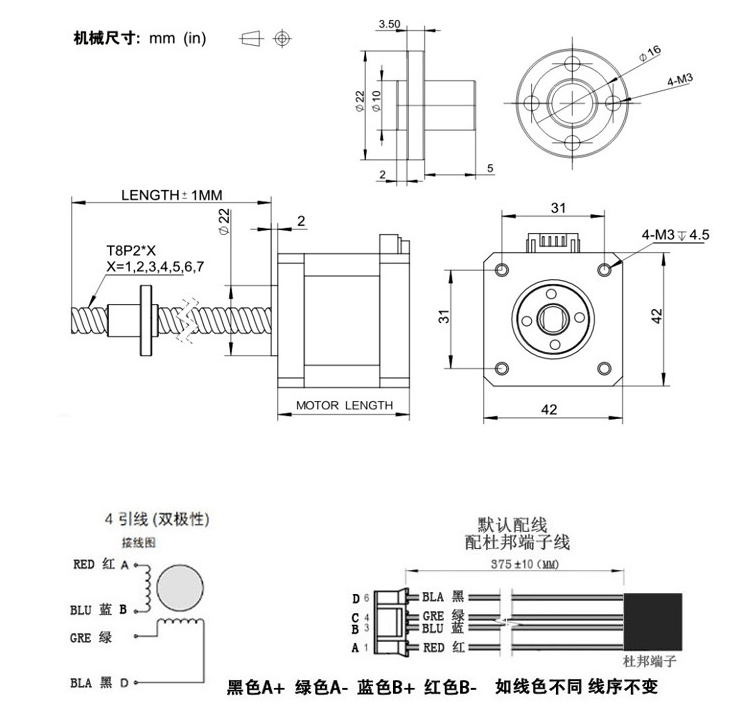

產品尺寸圖

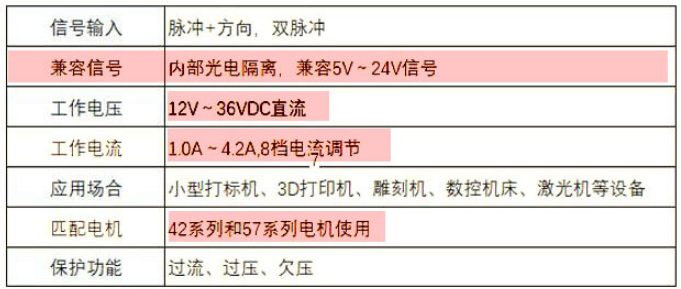

配套時代超群DM542C是采用DSP控制技術研發的細分型高性能步進電機驅動器,適合驅動任何中小型 4.2A 相電流以下兩相或四相混合式步進電機。由于采用新型的雙極性恒流斬波驅動技術，使用同樣的電機時可以比其它驅動方式輸出更大的速度和功率。

DM542C DSP數字驅動器，基 于32位DSP數字芯片，新型的算法，針對驅動和電機發熱特殊優化，對比傳統DM542體積小巧，同樣保留低振動、低發熱、低噪音及高速性能優異等特點，適合于42和57電機系列

時代超群DY-IS步進/伺服控制器，具有體積小、可靠性高、壽命長、易于使用指令豐富等特點。DY-IS可控制軸數為單軸；可編程（可實現各種復雜運行：定位控制和非定位控制）；****輸出頻率40KHz，特別適合控制細分驅動器；輸出頻率分辨率1Hz；編程**** 99 條；8 位數碼管顯示，手動/自動狀態顯示、運行/停止、狀態顯示、步數/計數值/程序顯示、編輯程序，參數顯示、輸入/輸出狀態顯示、CP 脈沖和方向顯示；有自動運行功能、手動運行功能、參數設定功能、程序編輯功能、回零點功能：可雙向自動回到零點；編程指令共 14 條指令。

成功應用于以下產品：

數控鉆床系統、數控車床系統、數控銑床系統、數控磨床系統。

裁剪機控制系統、切割機控制系統、焊接控制系統、點膠機控制系統、送料控制系統。

位移臺、一維控制平臺、二維控制平臺。

螺紋機控制系統、鎖螺絲機控制系統。

噴涂生產線控制系統、裝配生產線控制系統、記米器控制系統。

聯系方式：QQ:467102884  電話：18710050116（劉女士）
