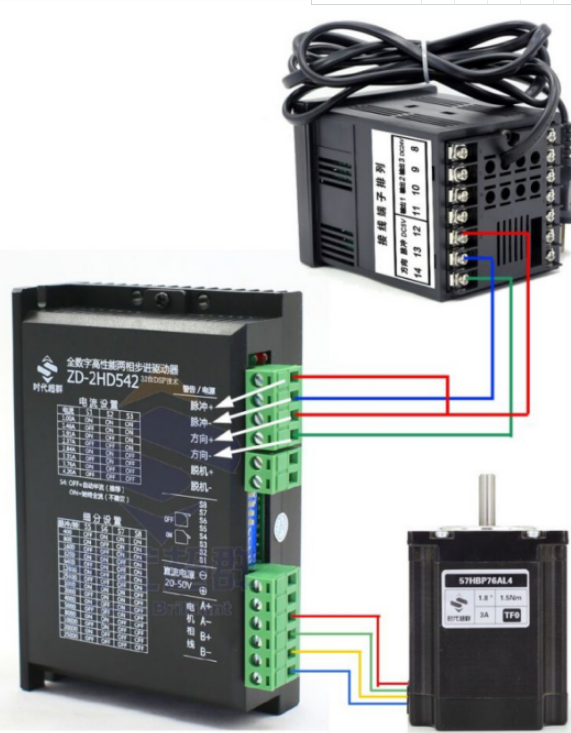

上圖是客戶購買的一套步進電機控制系統，包含一臺導軌，一款1.5NM步進單電機57HBP56AL4和一款數字式驅動器ZD-2HD542,和可編程單軸控制器DY-IS.按照上圖供電以后，控制器DY-IS是直接220V供電，驅動器需要24V供電，按如下方式接線。

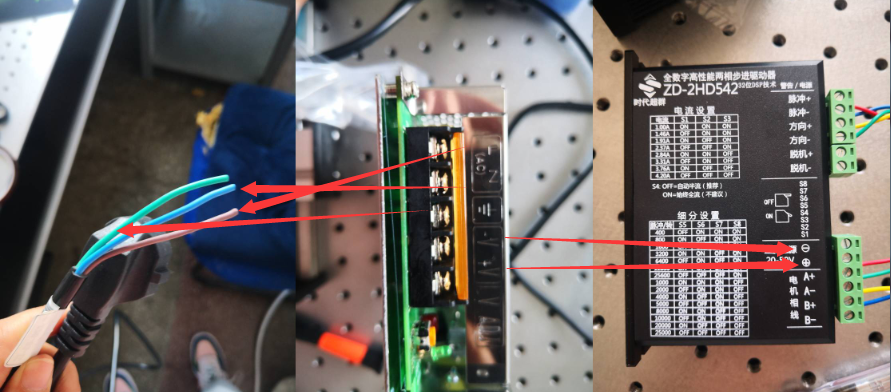

驅動器如何和電源接線呢，我們都知道57的驅動器一般24V供電，即可，需要24V的開關電源輸出端口，接控制器的電源輸入端口，注意，電源一定不能接反。另外，電源的LN口接插頭的火線和零線，有過是三相插頭可以接上地線
57HBP76AL4-TFA兩相混合式步進電機，步距角1.8°，扭矩1.5N.m，電流3A，機身高76MM，軸徑Φ8MM，客戶在扭矩在使用扭矩不夠的情況下，可以加裝減速機來增大扭矩。
ZD-2HD542是我公司采用自主研發的高性價比的細分驅動器，特別適合大批量低成本用途，同時具有優越的性能。由于采用了三態控制技術，比市面上大多數驅動器的電機噪音和電機發熱均有明顯改善。此驅動器的細分多達十五種，SW4 可設置靜止半流，極大地減小了電機發熱。具有更寬的電流和電壓。電機發熱和噪音也明顯改善，高速性能也較大提升，驅動器的尺寸也較小，和市面上的驅動器相比，****競爭力和吸引力。 ZD-2HD542兩相步進電機驅動器低價格，高速力矩大;供電電壓可達50V;輸出電流峰值可達4.2A（均值3.0A）;三態電流控制技術電機發熱低;靜止電流自動減半0.4S 減小為60%;可驅動4，6，8 線兩相步進電機;光隔離差分信號輸入，脈沖****響應頻率****可達200KHz;細分精度128可選;外形尺寸小巧;電流設定方便，八檔可選;4 位撥碼，共15 檔細分;具有過壓、短路等保護功能；雙極恒流PWM 驅動輸出。
時代超群DY-IS步進/伺服控制器，具有體積小、可靠性高、壽命長、易于使用指令豐富等特點。DY-IS可控制軸數為單軸；可編程（可實現各種復雜運行：定位控制和非定位控制）；****輸出頻率40KHz，特別適合控制細分驅動器；輸出頻率分辨率1Hz；編程**** 99 條；8 位數碼管顯示，手動/自動狀態顯示、運行/停止、狀態顯示、步數/計數值/程序顯示、編輯程序，參數顯示、輸入/輸出狀態顯示、CP 脈沖和方向顯示；有自動運行功能、手動運行功能、參數設定功能、程序編輯功能、回零點功能：可雙向自動回到零點；編程指令共 14 條指令。 成功應用于以下產品： 數控鉆床系統、數控車床系統、數控銑床系統、數控磨床系統。 裁剪機控制系統、切割機控制系統、焊接控制系統、點膠機控制系統、送料控制系統。 位移臺、一維控制平臺、二維控制平臺。 螺紋機控制系統、鎖螺絲機控制系統。 噴涂生產線控制系統、裝配生產線控制系統、記米器控制系統。
