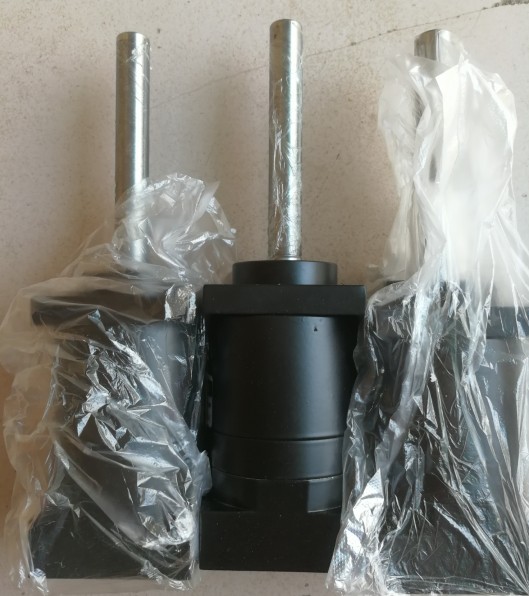

上圖為客戶定做的一款出軸長50mm的行星減速機，減速比為1:125，輸入轉速為3000rpm，回程間隙≤20，回差****可到3弧分，配57系列步進電機使用。

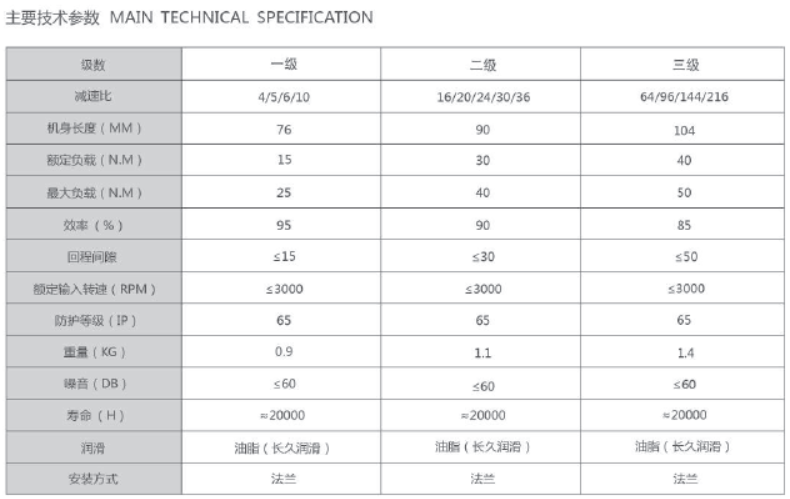

主要參數如下：

此系列減速機減速比有 1:4 1:6 1:10 1:16 1:20 1:24 1:30 1:36 等大量現貨庫存減速比！提供定制其他規格減速器和減速比！不分數量只要您能提供圖紙我們就可以定做！

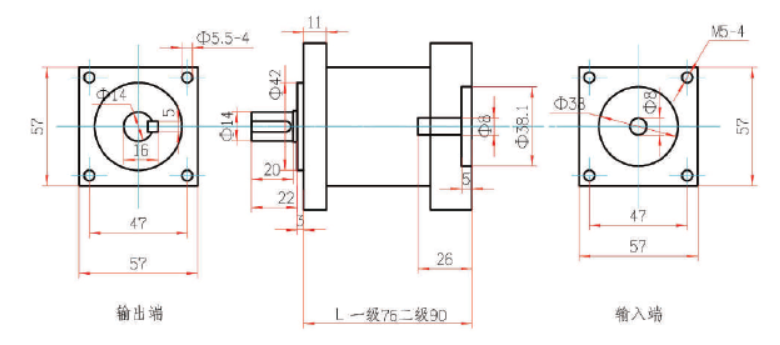

常規尺寸如下

時代超群57閉環57EBP98ALC-TF0及配套驅動器HBS57，一款高性價批套裝，DC20-70V供電（帶57電機建議DC24V），電機配套1000線編碼器，扭矩2.2NM，高速響應好，力矩大，廣泛應用于雕刻機,需要高速高力矩的場合。配套驅動器HBS57采用全新32位DSP數字式驅動器，噪音極低，高速力矩比普通驅動器大40%。電壓：DC16-70V（帶57電機建議DC24V）細分：256細分。

那么一般電機搭配減速機輸出的扭矩有多大呢？

好多人認為電機轉矩乘以減速比就是減速機輸出的轉矩了。其實這是個誤區。不同類型的減速機的輸出效率不同，減速器有自身承受的額定輸出轉矩和****輸出轉矩。所以客戶選型一定要注意電機能承受的額定扭矩，16速比減速機輸出效率為90%，額定承受扭矩有30NM，那么這套減速電機輸出的力矩是多少呢

電機加減速機輸出扭矩=電機扭矩*減速比*效率＞實際需要的扭矩≤減速機能承受的額定扭矩

電機加減速機輸出扭矩=2.2NM*125*90%=247NM大于減速機能承受的額定扭矩30NM，那么這款減速機電機的****靜扭矩是30NM，當然步進電機轉速越高扭矩越小，所以實際應用中還要考慮用在什么轉速。

聯系方式：QQ:467102884  電話：18710050116（劉女士）
