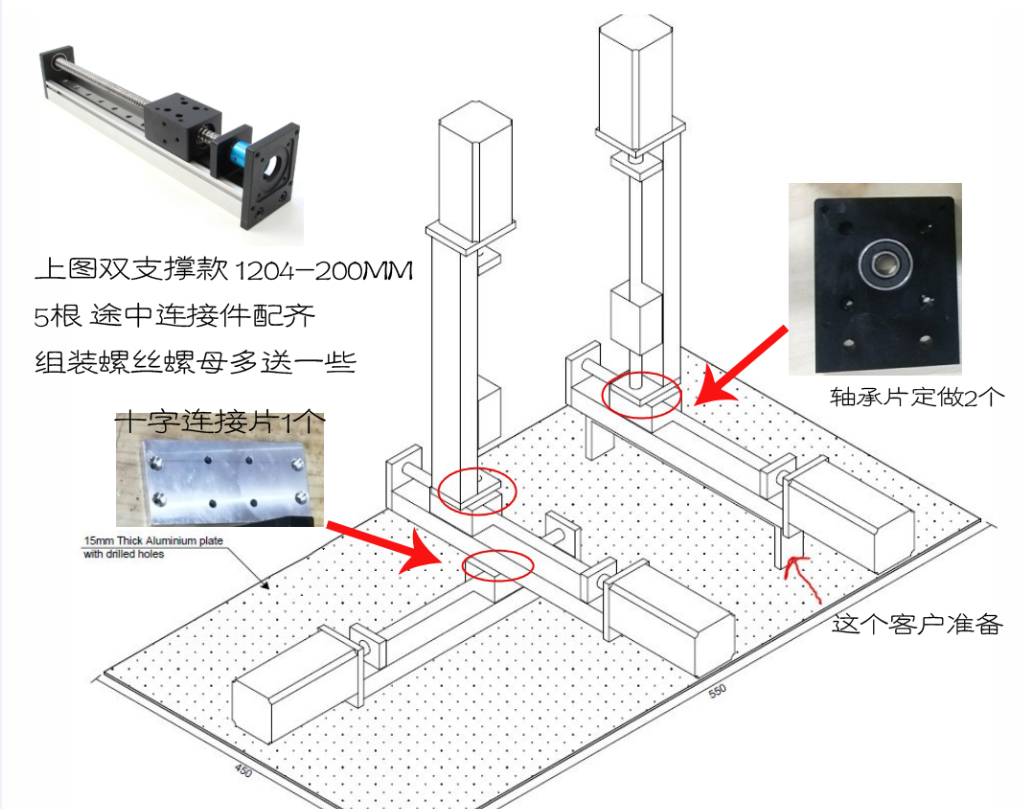

上圖為國外客戶定做XYZ模組，和XZ模組，導軌采用的是CBX-ZC系列線性滾珠絲杠直線導軌滑臺水平載重30kg，垂直載重10kg,定位精度0.03MM

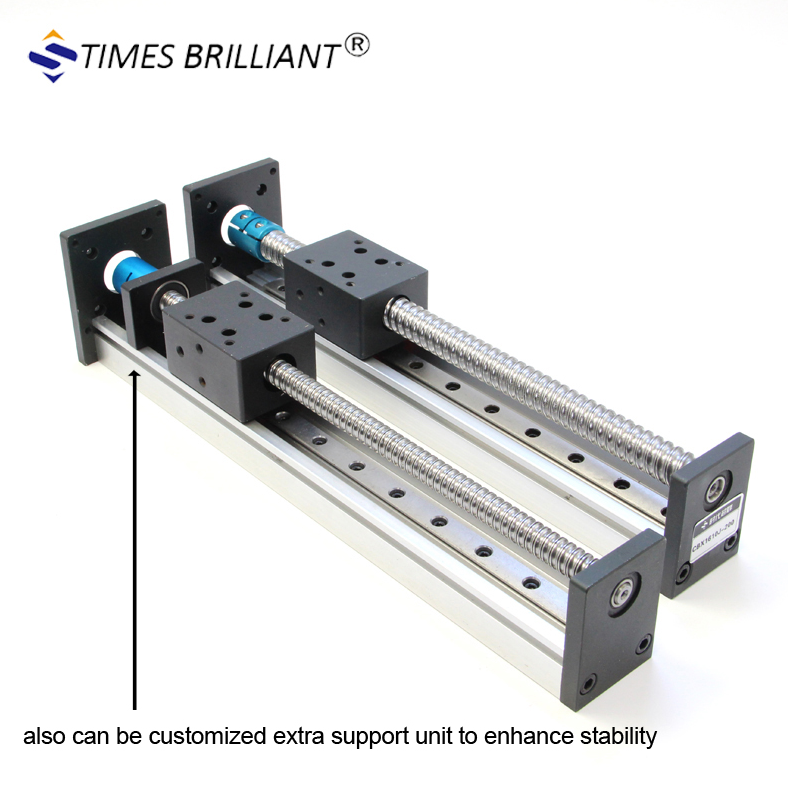

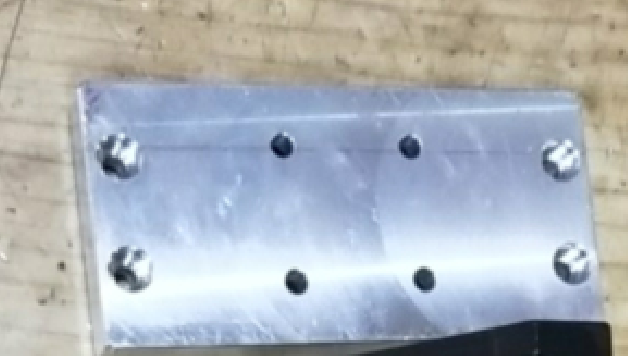

上圖CBX1204-200-ZC,有效行程200mm，絲杠規格為1204滾珠絲杠，即12mm直徑，4mm導程，此系列有效行程可做到1500mm，可做成1605、1610規格的滾珠絲杠可配42/57步進電機、60閉環步進電機，40/60伺服電機等。 XY之間要用十字連接片鏈接
可氧化成黑色， XZ模組的

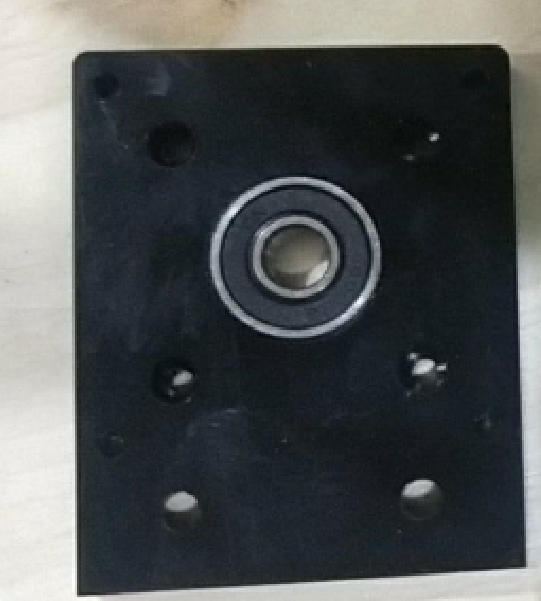

把軸承片處理成帶安裝孔的可以和X軸滑塊安裝孔對好組裝
聯系方式：QQ:467102884 電話：18710050116（劉女士）
