上圖為時代超群國外客戶訂購XYZ模組，采用了CBX系列線性滾珠絲杠直線導軌滑臺,此類型導軌水平載重30kg，垂直載重10kg,定位精度0.03MM，此系列有效行程可做到1500mm，可做成1605、1610規格的滾珠絲杠可配42/57步進電機、60閉環步進電機，40/60伺服電機等。
XZ組裝采用定制行軸承座
YZ組裝采用的是十字連接片
客戶搭配的是1.8NM的步進電機

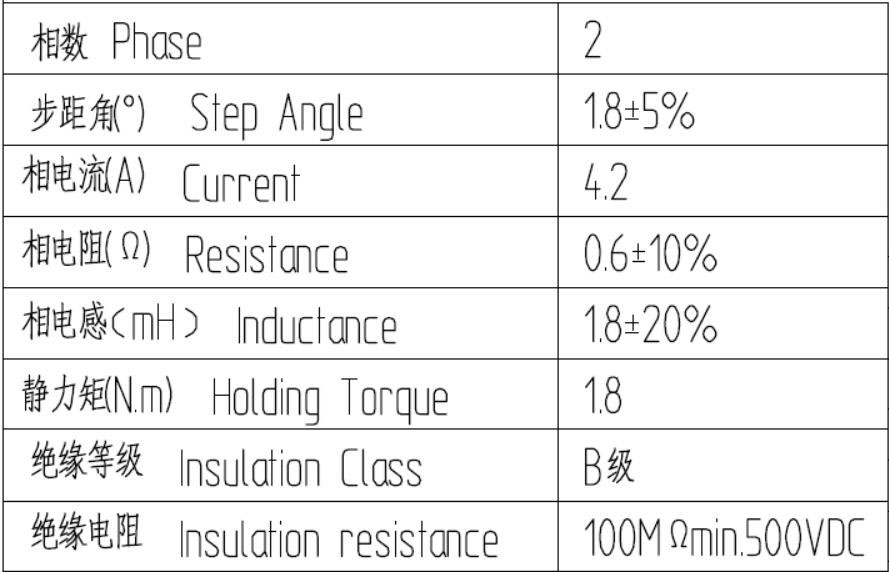

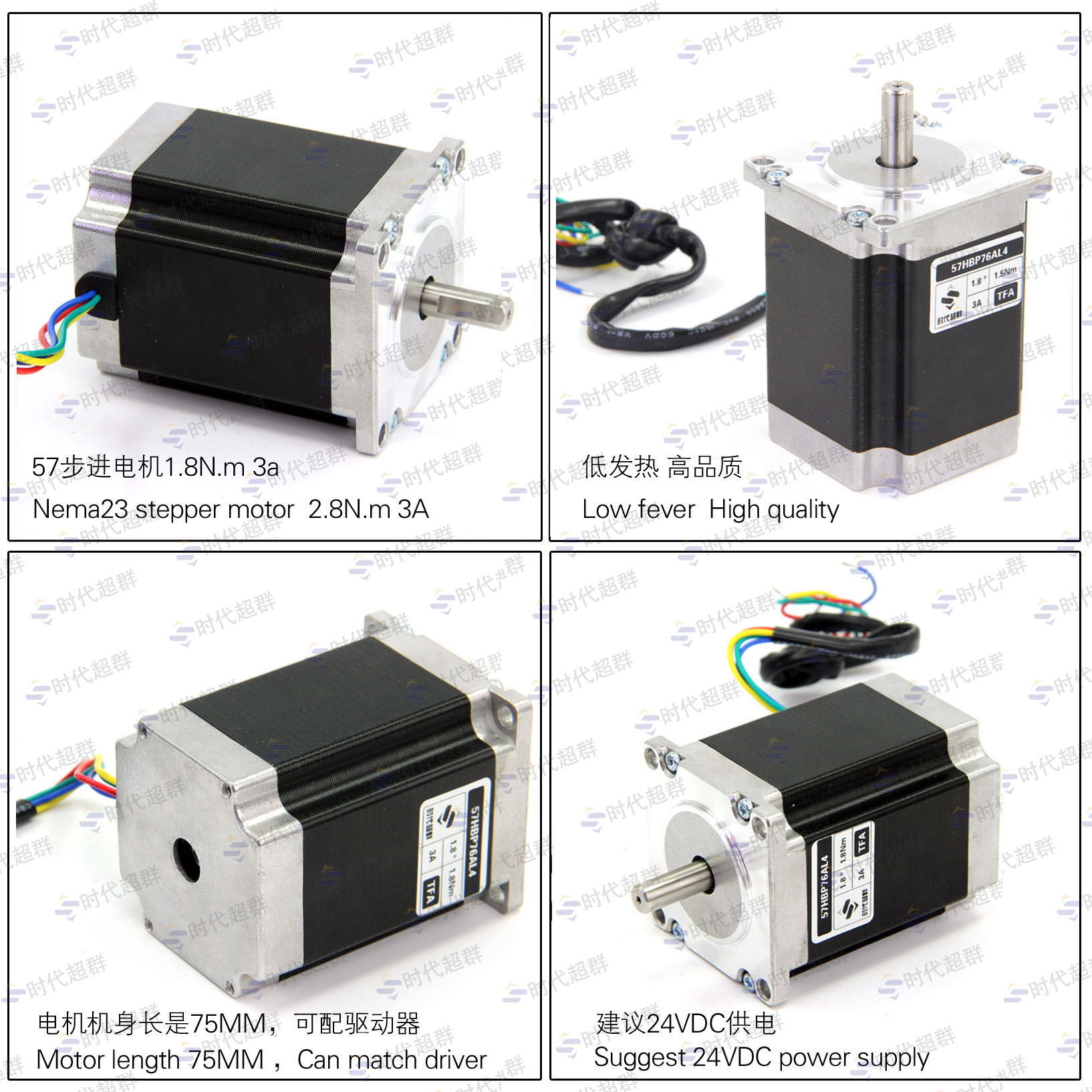

上圖為時代超群57HBP76AL4兩相步進電機，步距角1.8°，扭矩1.8NM，電流3A，此款電機結構簡單、可靠性高、經濟耐用；電機止口38，孔距47，出軸長21/21，軸徑8/8 扁/圓(軸6.35也可以做)，適配各類兩相步進電機驅動器。產品參數表如下

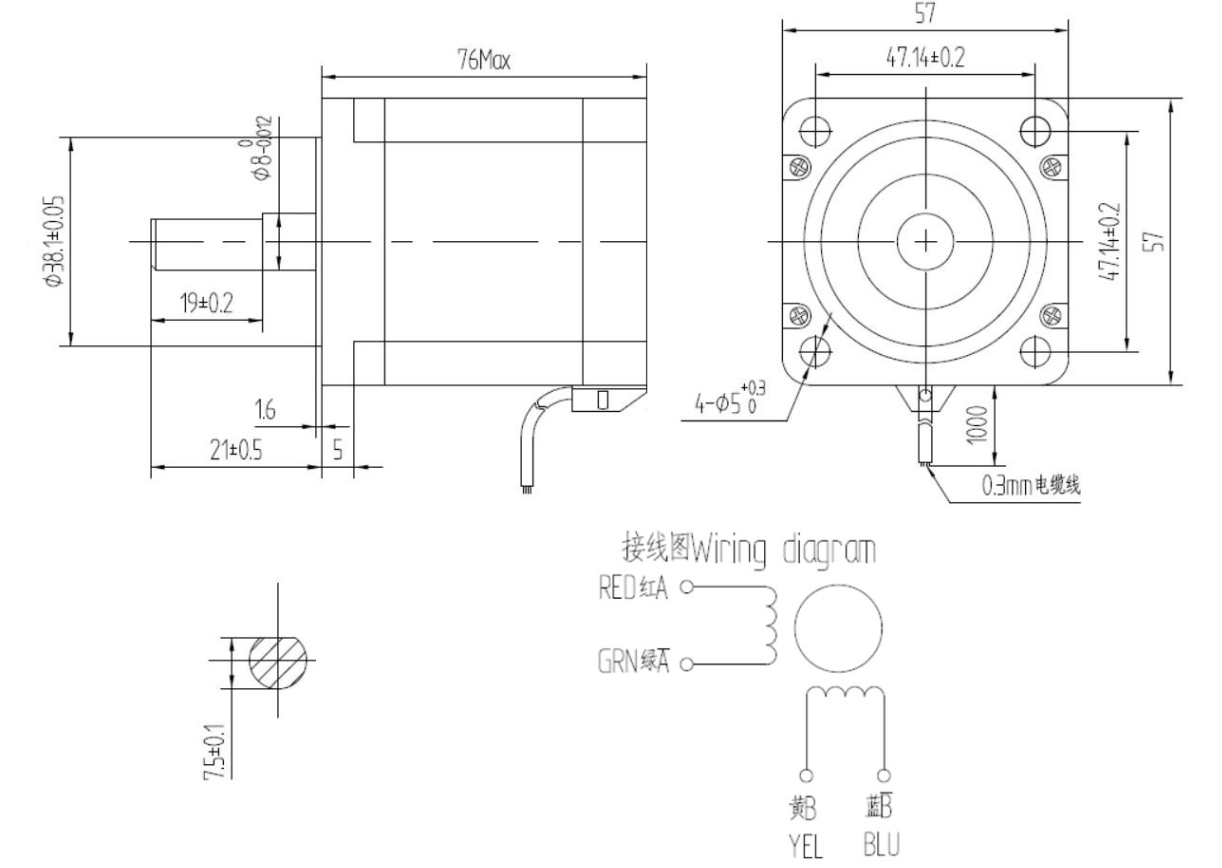

產品尺寸圖如： 搭配時代超群數字式驅動，高速大力矩、低噪音；可靠性強,溫升小、運行平穩。配套的驅動器為中性驅動器，這款驅動的性能我說兩款型號大家想必都不陌生，DM556
驅動器是我公司采用自主研發的高性價比的細分驅動器，具有優越的性能，特別適合大批量低成本用途，中性外殼可供客戶貼牌使用。由于采用了三態控制技術，比市面上大多數驅動器的電機噪音和電機發熱均有明顯改善。此驅動器的細分多達十五種，SW4 可設置靜止半流，極大地減小了電機發熱。具有更寬的電流和電壓。電機發熱和噪音也明顯改善，高速性能也較大提升，驅動器的尺寸也較小，和市面上的驅動器相比，****競爭力和吸引力。 兩相步進電機驅動器低價格，高速力矩大;供電電壓可達50V;輸出電流峰值可達5.6A;三態電流控制技術電機發熱低;靜止電流自動減半0.4S 減小為60%;可驅動4，6，8 線兩相步進電機;光隔離差分信號輸入，脈沖****響應頻率****可達200KHz;細分精度128可選;外形尺寸小巧;電流設定方便，八檔可選;4 位撥碼，共15 檔細分;具有過壓、短路等保護功能；雙極恒流PWM 驅動輸出。 聯系方式：QQ:467102884 電話：18710050116（劉女士）
