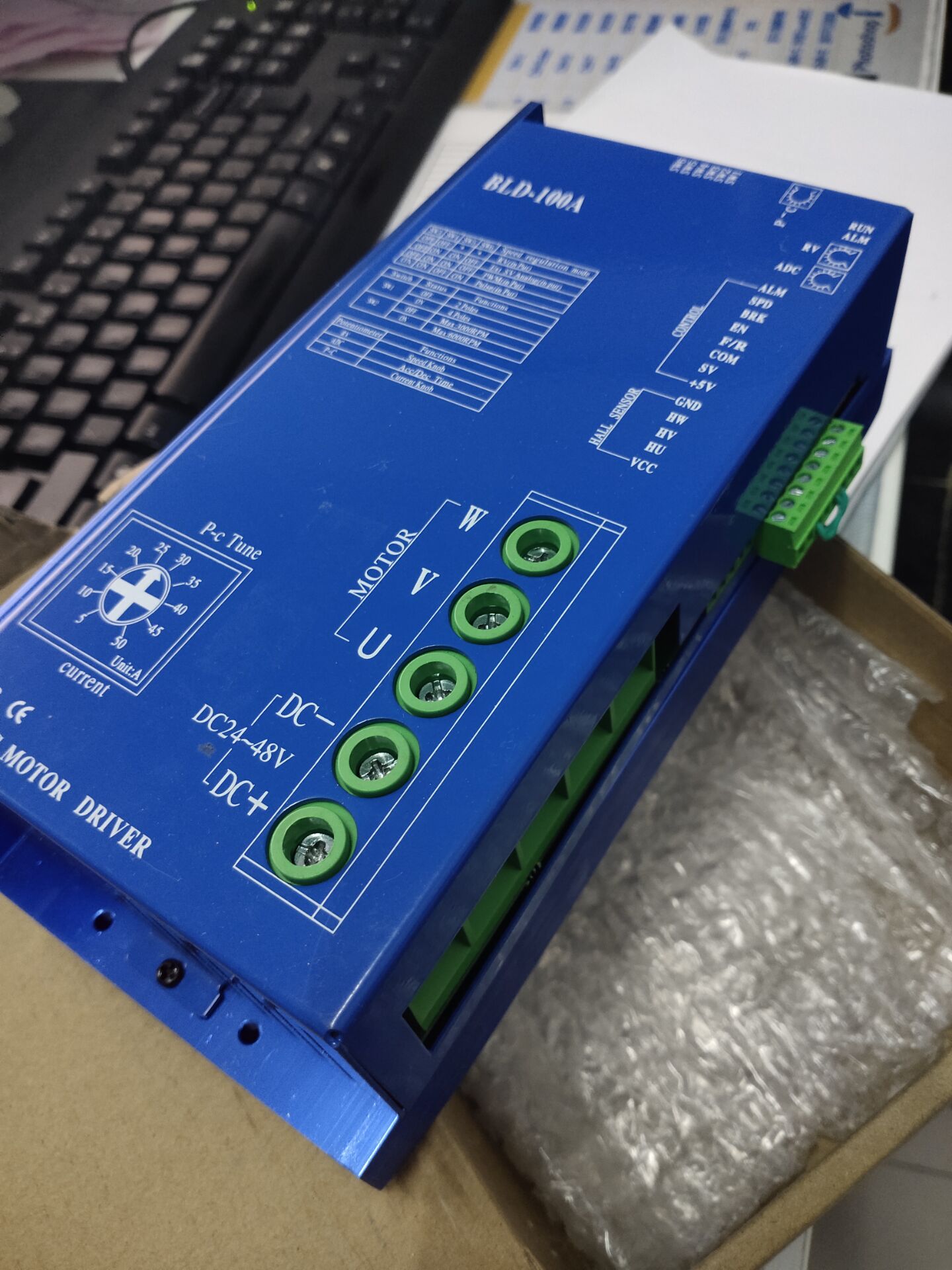

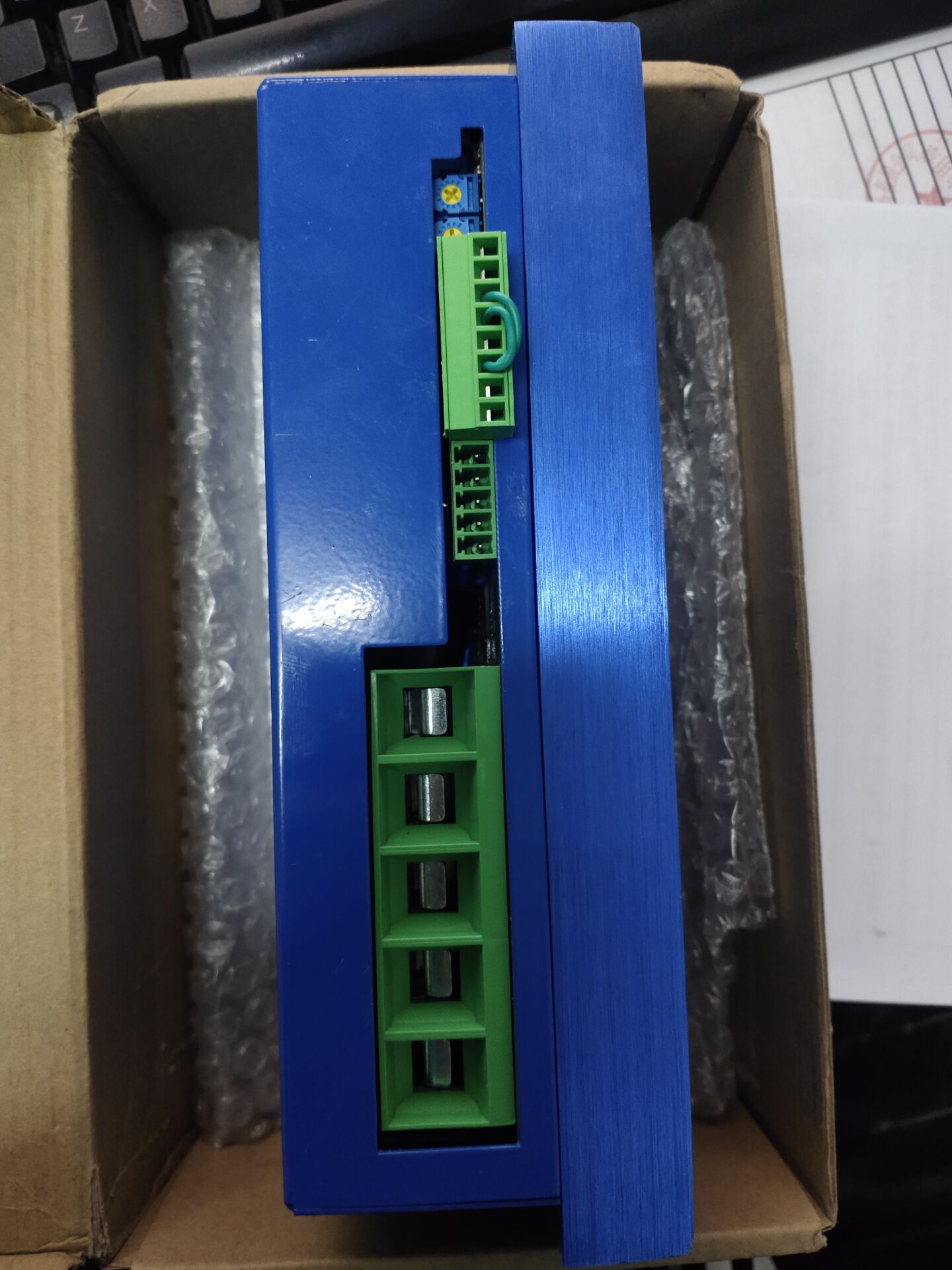

上圖是一款以高性能DSP為運算核心,多功能控制方式直流無刷驅動器ZM-64100A。全數字式設計使其擁有靈活多樣的輸入控制方式,完善的軟硬件保護功能,驅動器可通過RS-485通信接口與計算機相連,實現參數調整,保護參數,電機參數,加減速時間等參數的設置,

一、產品介紹

● 加/減速時間設定       ● 電機極數選擇

● 開/閉環控制           ● ****電流輸出設定

● 電機堵轉力矩保持      ● 各種報警指示

● 內置電位器RV調速控制 ● 外接電位器調速控制

● 外部模擬信號調速      ● PWM調速控制

● RS-485通訊控制        ● 報警后自動復位再起動

支持功能深度定制。專機化應用

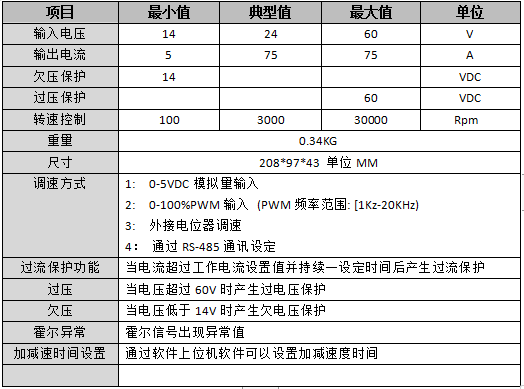

二．技術參數規格

三、接口功能說明

三、MODBUS(RS-485通訊)

    本公司系列驅動控制器向用戶提供工業控制中通用的RS485通訊接口。通訊協議采用MODBUS標準通訊協議，該控制器可以作為從機與具有相同通訊接口并采用相同通訊協議的上位機（如PLC控制器、PC機）通訊，實現對控制器的集中監控，另外用戶也可以使用地址廣播功能，以實現控制器的多機聯動和同步動作。本控制器的MODBUS通訊協議RTU方式，下文是該控制器通訊協議的詳細說明。

 四、通訊協議方式

  PC機或PLC可以作為主機控制驅動器工作。具體通訊方式如下：

 (1) 驅動器為從機，主從式點對點通信。

 (2) 驅動器為從機，主機控制多從機通信。

 (3) 主機使用廣播地址發送命令時，多從機同步運行，主機使用廣播地址發送命令時，從機不應答。

 (4) MODBUS通訊協議RTU方式。

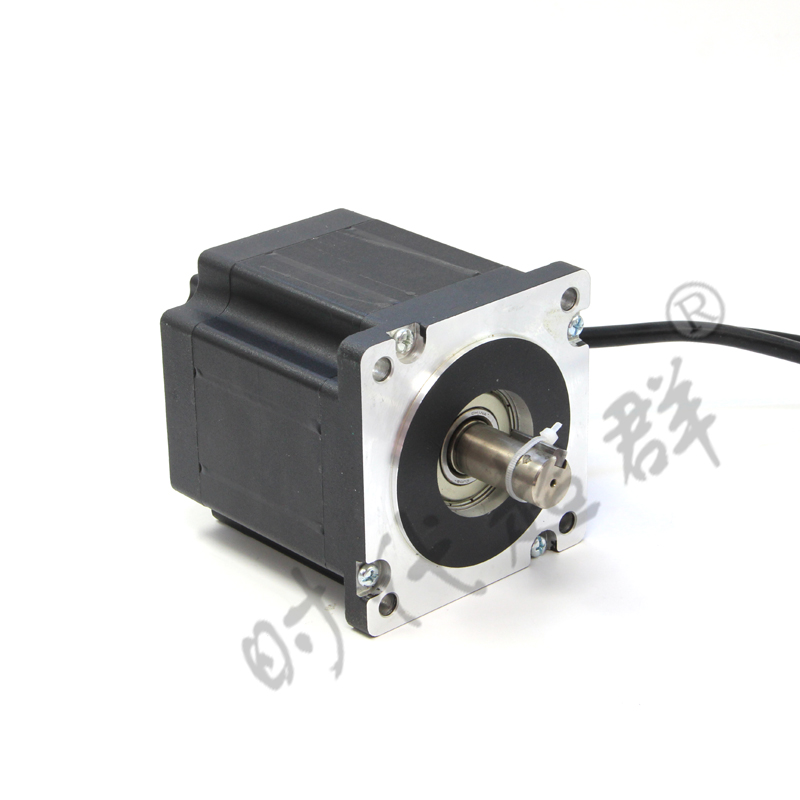

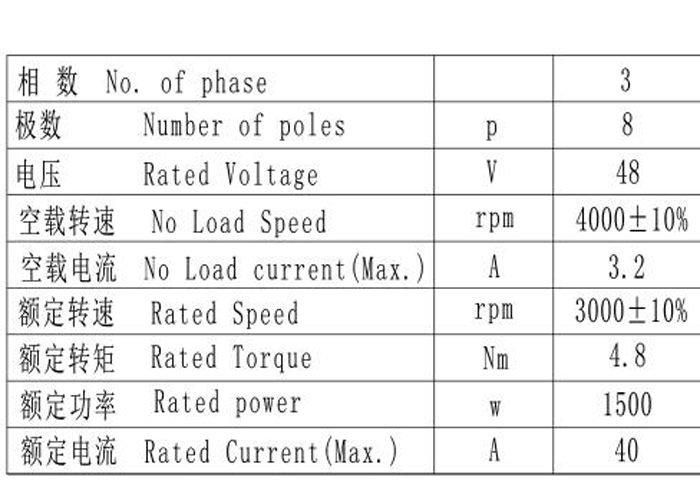

五、可使用配套電機如下

    無刷電機的特性在實際應用中很廣泛，多了解電機的特性，有助于自主選型！

（1）無電刷、低干擾

    無刷電機去除了電刷，最直接的變化就是沒有zhi了有刷dao電機運轉時產生的電火花，這樣就極大減少了電火花對遙控無線電設備的干擾。

（2）噪音低，運轉順暢

    無刷電機沒有了電刷，運轉時摩擦力大大減小，運行順暢，噪音會低許多，這個優點對于模型運行穩定性是一個巨大的支持。

（3）壽命長，低維護成本

    少了電刷，無刷電機的磨損主要是在軸承上了，從機械角度看，無刷電機幾乎是一種免維護的電動機了，必要的時候，只需做一些除塵維護即可。上下一比較，就知道無刷電機相對于有刷電機的優勢在哪里了，但是萬事都不是****的，有刷電機低速扭力性能優異、轉矩大等性能特點是無刷電機不可替代的，不過就無刷電機的使用方便性來看，隨著無刷控制器的成本下降趨勢和國內外無刷技術的發展與市場競爭，無刷動力系統正在高速的發展與普及階段，這也極大促進了模型運動的發展。

   在選擇無刷電機的時候，要提前考慮空間因素、功率選擇、電壓的支持！

  技術咨詢楊工：18001308796    QQ：1755105676
