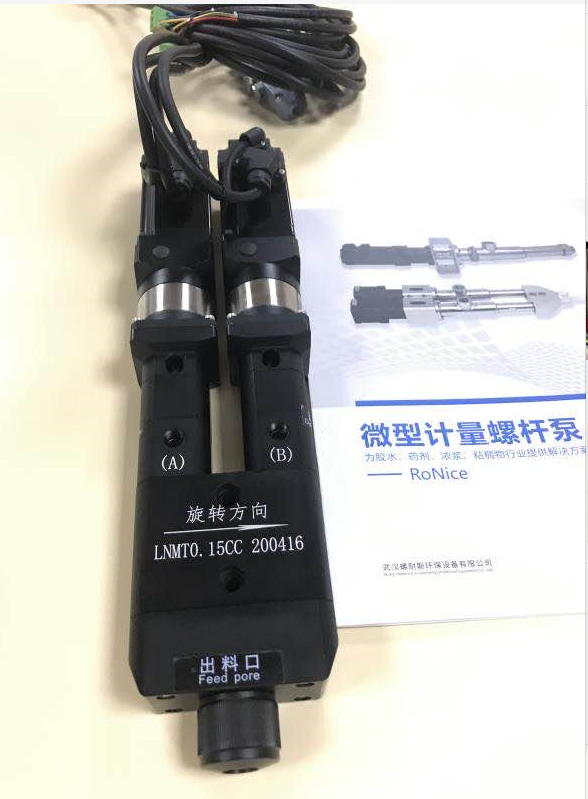

上圖為時代超群100W伺服搭配精密減速機在微型計量螺桿泵中的應用圖，時代超群100W高壓交流伺服電機（220V）40AEA01030-SC3搭配的PL系列超高精密的減速機PL40N008SC.其中電機扭矩為0.32NM，功率100W，轉速3000轉，電機軸徑8mm，電機法蘭40*40mm，出軸長25mm ，航空插頭。
電機選用高工作溫度、高磁能積優質永磁材料；采用有限元法優化電磁參數設計；采用正弦波電流驅動，運行特性良好；電機慣量適中，滿足各種場合使用。軸長、軸徑、出軸處理方式等可根據客戶定制。被廣泛應用在是火花機、機械手、精確的機器等。能加配減速箱、令機械設備帶來可靠的準確性及高扭力。 調速性好，，更遠遠超過步進電機。多級結構的力矩波動小。
電機尺寸圖如下：

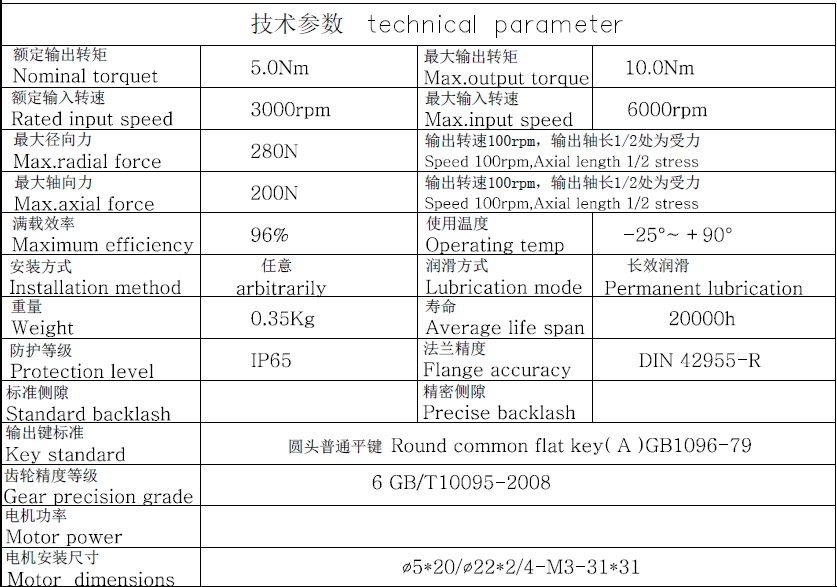

PL精密行星減速機精度更高，回差可到3弧分，固定牢固穩定，無間隙。精密行星減速機具有高剛性、高精度（單級可做到1分以內）、高傳動效率(單級在97%-98%)、高的扭矩/體積比、終身免維護等特點。多數是安裝在步進電機和伺服電機上，用來降低轉速，提升扭矩，匹配慣量。 100W伺服電機配8速比減速機輸出扭矩為0.32NM*8速比*95%效率=2.4NM＜5NM（減速機輸出的額定扭矩），因此此款搭配可以輸出2.4NM的力。 圖中產品重要參數如下：

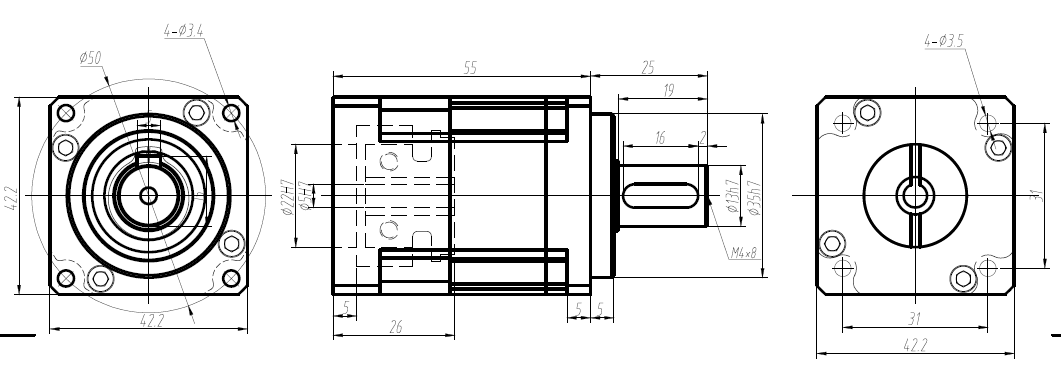

產品尺寸圖如下：
其他速比重要參數：
適配驅動器DM-055B低壓伺服驅動器采用32 位高速DSP 芯片；FOC 場定向矢量控制，支持位置/速度閉環；位置模式支持指令脈沖+方向 或 正交脈沖信號；速度模式支持PWM占空比信號 或 4~20ma電流 或 0.6~3V電壓信號控制；16位電子齒輪功能，1~65535 / 1~65535； 供電電壓+20V~50V。支持50~500W交流伺服電機；支持485（modbus協議RTU模式）控制方式。可以設定驅動器地址，簡化控制系統。也可以直接通過PC機控制，并提供PC機測試軟件；具有欠壓，過壓，堵轉，過熱保護； 提供隔離輸出的 到位信號、報警輸出信號、編碼器零點信號。 聯系方式：QQ:467102884 電話：13811070445（劉女士）
