印度尼西亞客戶設計了一個鉆孔設備，需要用到導軌滑臺，電機 驅動器，設備圖稿如下圖：

客戶對導軌的帶載要求， Z軸是30KG，Y軸帶載是30KG加上Z軸導軌重量，速度要求不快10mm/s，但是精度要求比較高。

根據客戶的帶載和速度要求，推薦用我司的HBX150系列的導軌，承重能力強。由于速度慢，配2005的絲桿。

導軌的參數如下：

鑒于速度和精度要求，我們給客戶配的是750W伺服電機加5速比的精密減速機，這個既能保證速度，也能保證精度。

3000轉的伺服經過5速比后速度是600轉，一秒10轉，導軌的導程是5mm, 所以電機轉一圈，導軌滑塊能移動50mm.

伺服電機是用的我司性能最 好的一款，驅動器是AASD15A，詳細參數如下：

另外，為什么要配上精密減速機？

精密行星減速機的優點具有高精度、高鋼性、高負載、傳動效率高、高速比、高壽命、低慣性、低振動、低噪音、低溫升、外觀美、結構輕小、安裝方便、定位等特點，對于精度要求高，速度慢，則需要精密減速機來起到傳動作用。

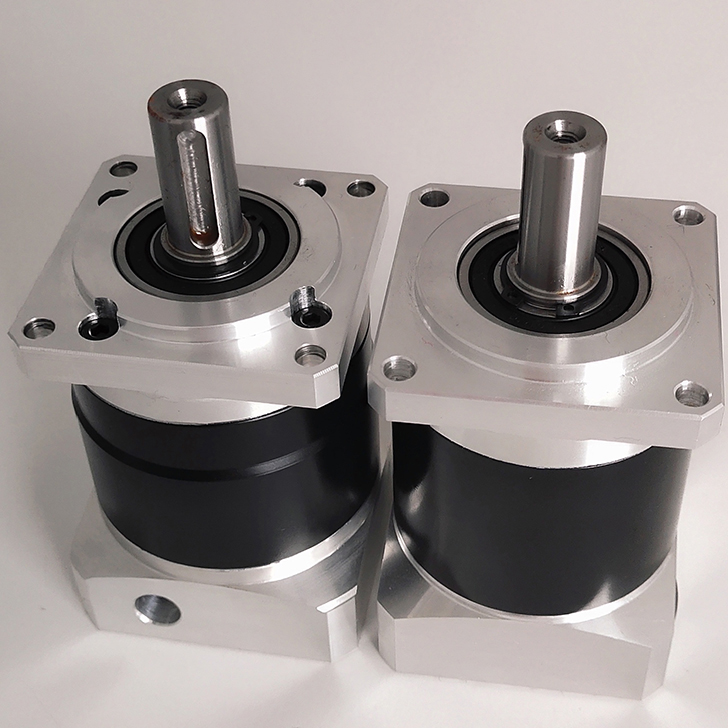

我司有不同系列的精密減速機，如下圖：

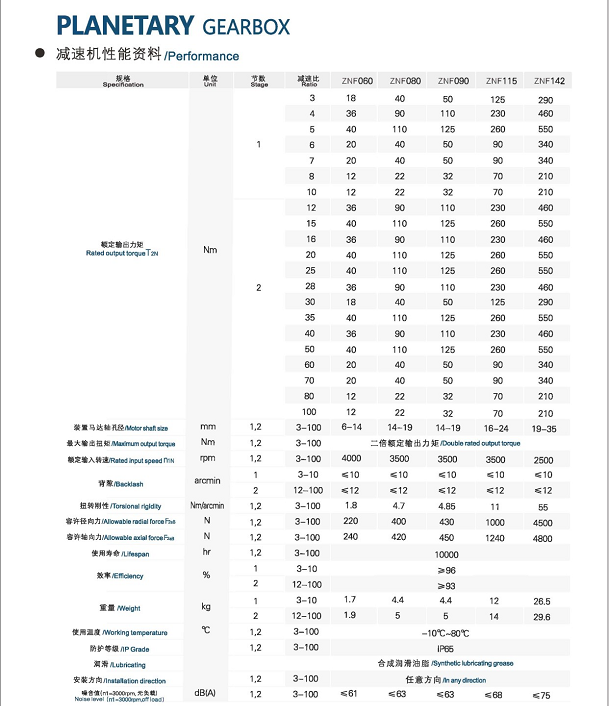

速比和參數詳情如下圖：
