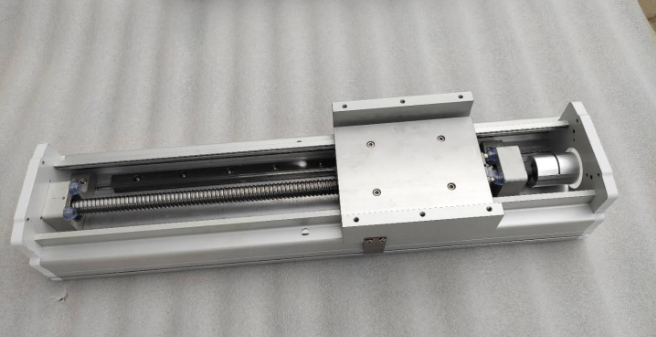

上圖是加拿大客戶訂購的一套XYZ密閉導軌模組滑臺。

導軌的寬度是120寬，1605的絲桿，配57步進電機。

X 軸的有效行程是1100mm  總長需要加上滑塊和兩邊Y軸的寬度之后是1585mm

2根Y軸的有效行程是1100mm,加上滑塊后總長是1435mm

Z軸的有效行程是300mm,加上滑塊后總長是 635mm

此閉環導軌的特點是防塵，承載能力水平200KG， 垂直80KG。不同的重量配不同的電機，可配57/60/80電機。

內部結構如下圖：

另外，這款導軌可做成90寬 和 150寬，具體根據負載來定寬度。

時代超群提供電機，驅動器，滾珠絲杠，同步帶導軌十字滑臺配套數控系統服務！

具體產品詳情可掃下面淘寶店鋪二維碼或微信碼聯系  手機16619946232 肖工
