1.材料準備
① 新款支架一個 ②十字M4*8 兩個 ③ 一小袋十字螺絲。
如下圖

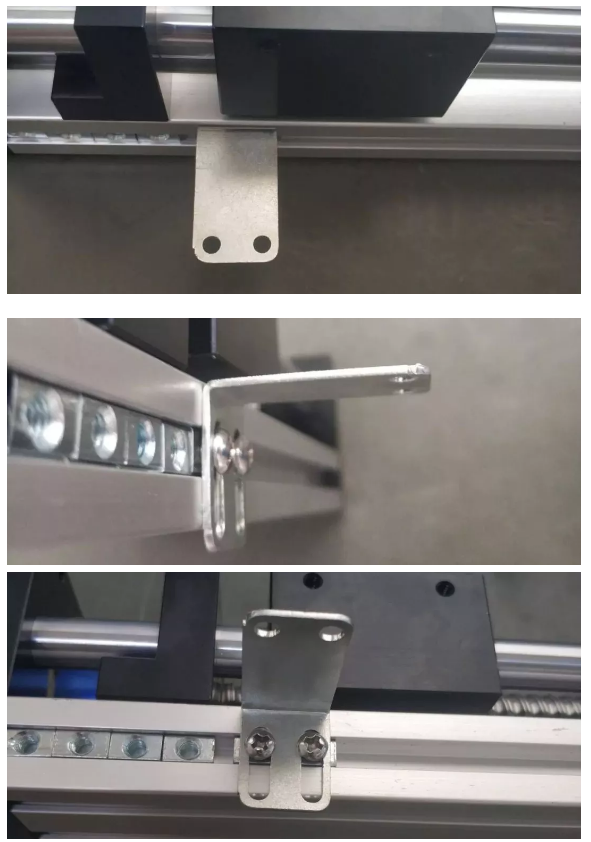

第一步 把新款支架安裝在直線模組滑臺側面的M4螺母內。
如下圖
第2步 將SN04N行程開關固定在新款支架上，用一小包螺絲固定。
如下圖
第3步 調整開關和感應螺絲的距離，不能太近也不能太遠，位置要適中。 太近容易碰到開關，太遠檢測不到。
如下圖
新款支架和SN04行程開關支架就安裝好了
2.準備材料

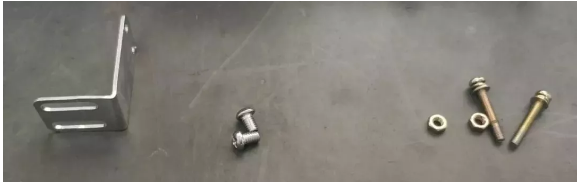

① 老款支架一個 ② 圓頭內六角M4*20一個 ③十字M4*8 兩個 ④ 一小袋十字螺絲。
如下圖：
第1步：

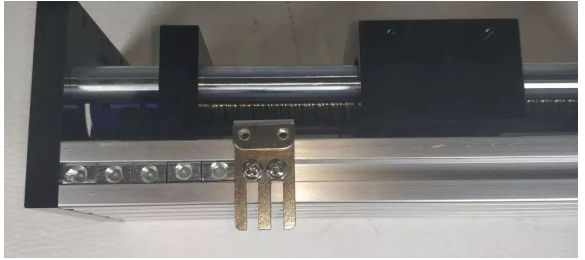

先把老款支架安裝在滑臺側面的M4螺母上，用十字M4*8螺絲擰緊。
如下圖

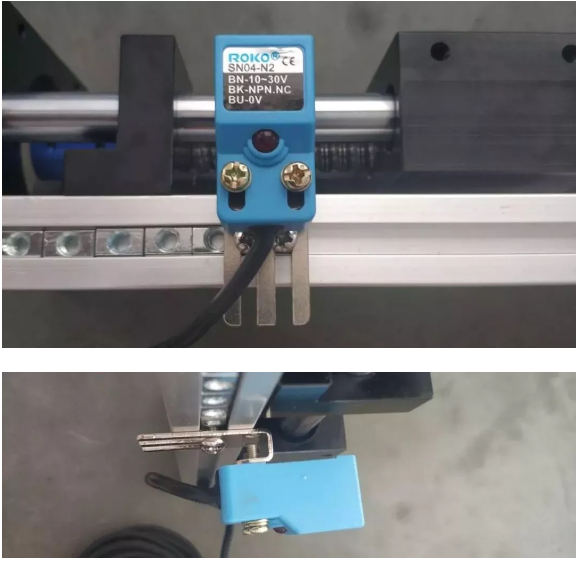

第2步： 將SN04N開關裝在已經固定好在滑臺支架上，用一包小螺絲擰緊。
如下圖

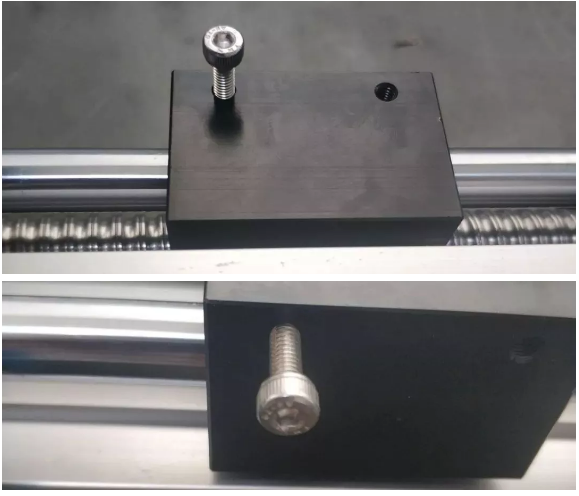

第3步 將圓頭M4*20螺絲擰到滑塊側面的螺紋孔里。
如下圖

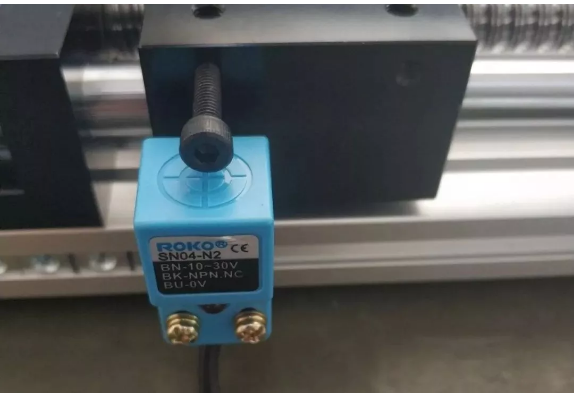

第4步 調整開關和感應螺絲的距離，不能太近也不能太遠，位置要適中。 太近容易碰到開關，太遠檢測不到。
如下圖
