今天介紹一下SD300系列伺服驅動器如何接是使能線。

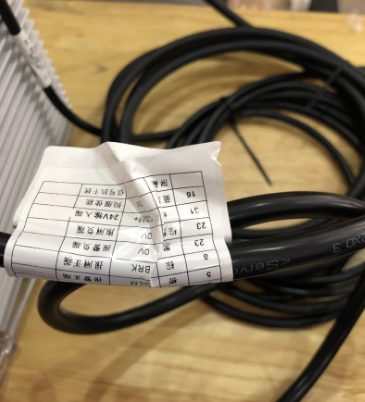

首先。客戶收到一套伺服系統的時候會帶一根控制線，如下圖

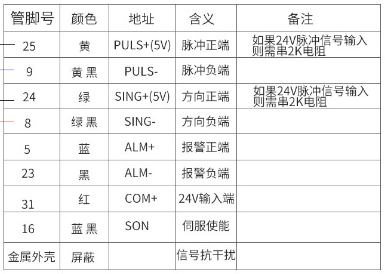

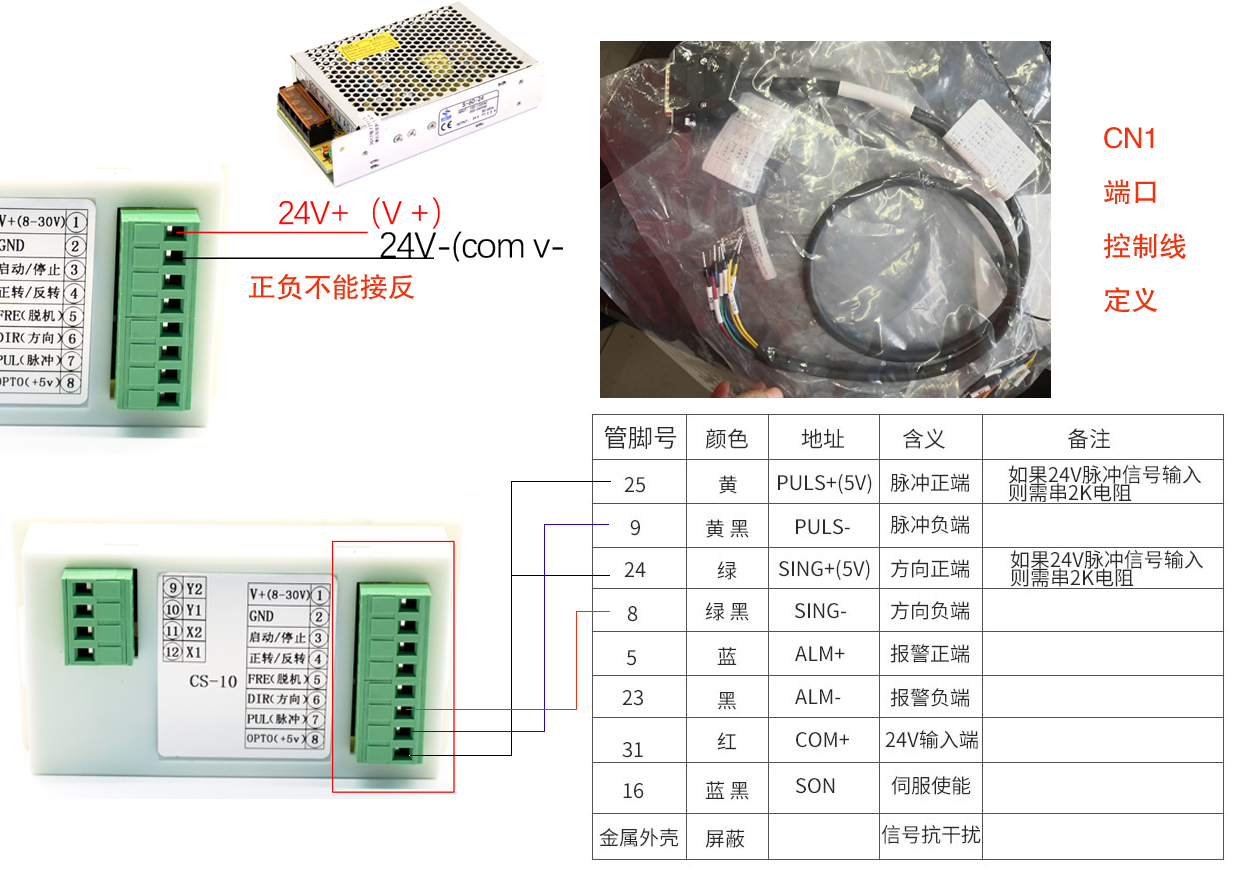

控制信號線默認焊接出來的引腳的定義如下：

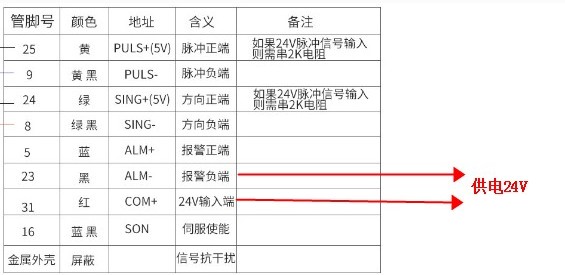

那么正常的使能線如何接呢？ 首先，23腳和31腳供電24V，注意ALM-實際就是0V的公共端。 31腳接電源的24V+，23腳接電源的0V
然后，23腳和16腳的導通和不導通來控制電機軸的狀態。前提是PR098=0的狀態才可以
如果PR098=1時，電機就強制使能了，這樣外部端口短接不短接都不起作用了
時代超群2010年新推出SD300系列高性能交流伺服電機驅動套裝。電機從100W-3.8KW不等，出力大，響應快，速度高，轉動平滑，力矩穩定。
配套驅動SD300系列20A系列可搭配750W以內伺服電機，1KW以上搭配的是30A的驅動器，數碼管實時顯示轉速，按鍵可隨時更改驅動參數；電路板表面噴涂厚層三防漆，防塵、防潮、防靜電，抵制惡劣環境，驅動器內部采用井TI芯片、高品質保證。
時代超群伺服電機型號及參數表如下：
