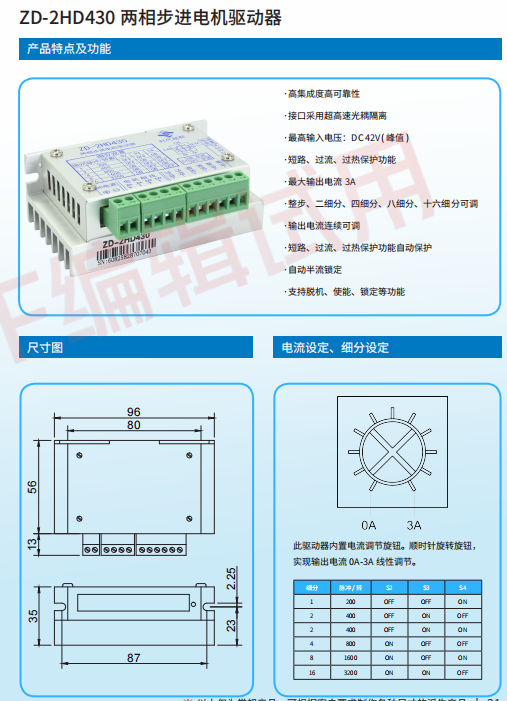

時代超群ZD-2HD430兩相步進電機驅動器

高集成度高可靠性 ·接口采用超高速光耦隔離 ·****輸入電壓：DC 42V( 峰值 ) ·短路、過流、過熱保護功能 ·****輸出電流 3A ·整步、二細分、四細分、八細分、十六細分可調 ·輸出電流連續可調 ·短路、過流、過熱保護功能自動保護 ·自動半流鎖定 ·支持脫機、使能、鎖定等功能

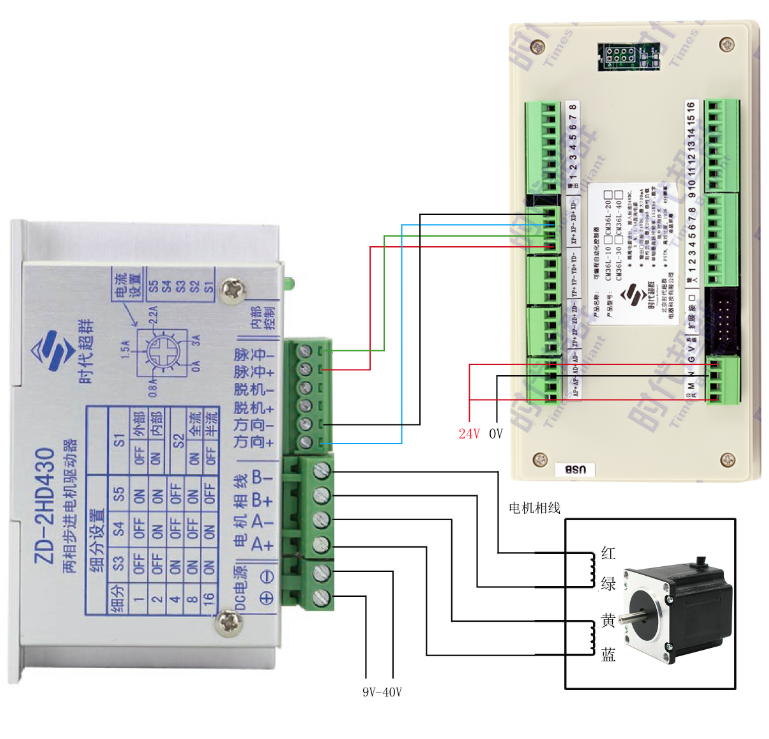

ZD-2HD430全數字兩相高性能步進驅動器接線方式示意圖如下：

接線要點須知：

1.電機與驅動器連接

兩相步進電機需區別A相B相，白綠一相，藍黑一相

三相步進電機相序不分

2.驅動器與控制器接線

驅動器脈沖正PUL+和方向正DIR+接控制器公共端

驅動器脈沖負PUL-接控制器脈沖CP

驅動器方向負DIR-接控制器方向DIR

3驅動器與電源接線

驅動器通常標記有正負極，注意不要反接

如何判斷步進電機四條線的定義？

先將步進電機的4條線分開，用手轉動電機軸，感覺一下此時的阻力。然后將步進電機的任意兩條線短接在一起，此時再用手擰電機軸，如果感覺阻力與剛才一樣，則可判斷這兩條線不是同一相；如果感覺阻力比剛才有明顯的增加，則可判斷這兩條線是同一相，可接在驅動器A+、A-，另外兩條線則接在B+和B-。
