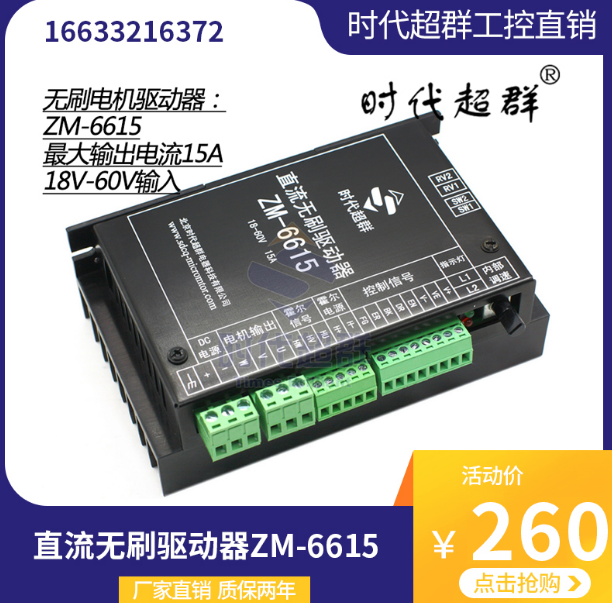

ZM-6615 高性能直流無刷控制器 ( 驅動器 )，具有體積小、發熱低、可靠性高、壽命長、易于使用等特點。

    電機的相線和霍爾共 8 條線都有明確定義，必須與驅動器一一對應完全匹配；在電機線定義不確定的前提下，僅采用簡單的顏色對應接法是錯誤的。

    注意，為避免勿保護情況發生，在不需要電機轉動時，請將使能置低或?qū)⒄{(diào)速降至最小 ( 電位器旋轉到0、模擬電壓降至 0V，PWM 降至 0%)

產品特點

·高集成度高可靠性無刷直流 (BLDC) 電機控制器

·三相全橋，PWM 斬波方式

·閉環穩速，大負載時電機仍能保持轉速

·純硬件設計，高速度，高抗干擾能力

·周波限電流方式，保護更加精確快速

·低發熱，大功率

  主要功能

·欠電壓 ( ≤ 18V)、過熱 ( ＞ 150℃ ) 自動保護

·堵轉保護時間 2-15 秒可調

·霍爾錯誤保護

·輸出限流線性可調：1-15A

·支持內置電位器、外接電位器、模擬電壓和 PWM 調速

·帶有使能功能

·帶有速度反饋信號輸出

·帶有 EABS 電子快速制動功能

·具有緩啟動功能，避免電流過沖，有效保護電機
