PLS上升沿微分輸出指令

PLF下降沿微分輸出指令

PLS和PLF指令只能用于輸出繼電器和輔助繼電器(不包括特殊輔助繼電器)。

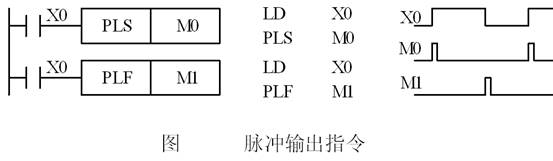

實例：

M0在X0的常開觸點由斷開變為接通(即X0的上升沿)時的一個掃描周期內為ON，M1僅在X0的常開觸點由接通變為斷開(即X0的下降沿)時的一個掃描周期內為ON。

當PLC從RUN到STOP，然后又由STOP進入RUN狀態時，其輸入信號仍然為ON，PLS  M0指令將輸出一個脈沖。如果用電池后備(鎖存)的輔助繼電器代替M0，其PLS指令在這種情況下不會輸出脈沖。
