步進電機配滾珠絲桿應用于焊接擺動器

市場中焊接擺動器分直擺和鐘擺，主要是驅動步進電機來帶動滾珠絲桿，實現焊槍沿焊縫方向左右或者角度精確擺動。

客戶自己改裝焊接擺動器，選用CBX1204滾珠絲桿，定制有效行程5mm，根據客戶要求實際應用擺動2mm就可以。

針對客戶需求，為客戶定制超短5mm滾珠絲桿，定制見下圖，該款滾珠絲桿可以加裝步進電機，如步進電機選用雙出軸型則電機尾部可加裝手輪，實現手控擺動，更加方便。

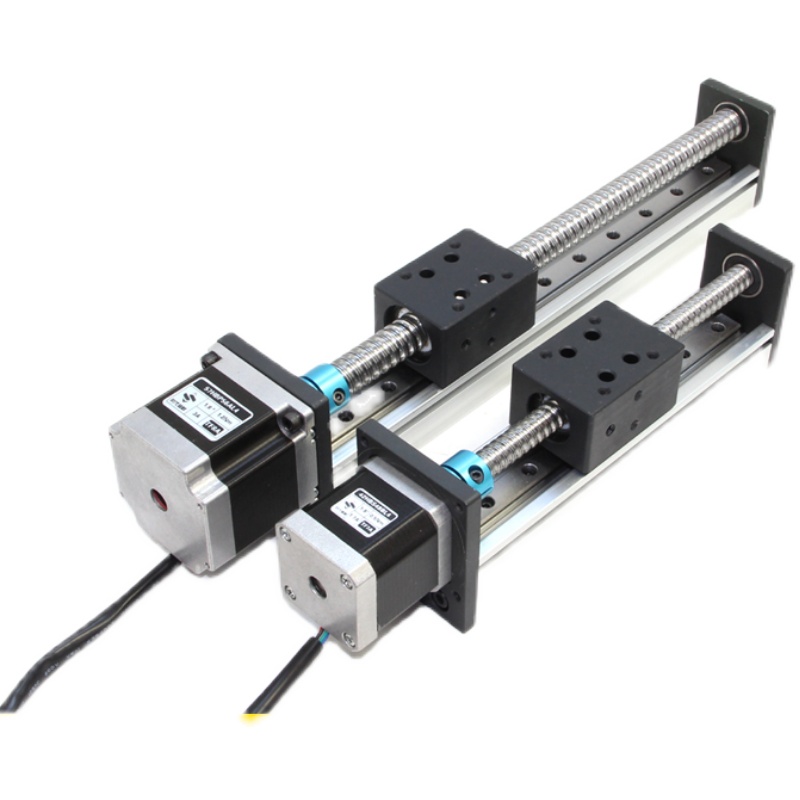

CBX滾珠絲桿：

時代超群CBX系列線性滾珠絲杠直線導軌滑臺，水平載重50kg，垂直載重10kg,定位精度0.03MM，有效行程可訂做，最長可做到1500mm，絲桿規格1204、1605、1610可選，可以加裝手輪，也可以搭配42/57步進電機、無刷電機，60閉環伺服電機等。

57步進電機套裝：

時代超群兩相混合式步進電機57HBP56AL4,步距角1.8° 扭矩1.2N.m，電流3A，機身高56MM，出軸長22mm，軸徑Φ8MM，此款步進電機結構簡單、可靠性高、經濟耐用。

配套驅動器DM542，是我公司采用自主研發的高性價比的細分驅動器，特別適合大批量低成本用途，同時具有優越的性能。由于采用了三態控制技術，比市面上大多數驅動器的電機噪音和電機發熱均有明顯改善。此驅動器的細分多達十五種，SW4 可設置靜止半流，極大地減小了電機發熱。具有更寬的電流和電壓。電機發熱和噪音也明顯改善，高速性能也較大提升，驅動器的尺寸也較小。
