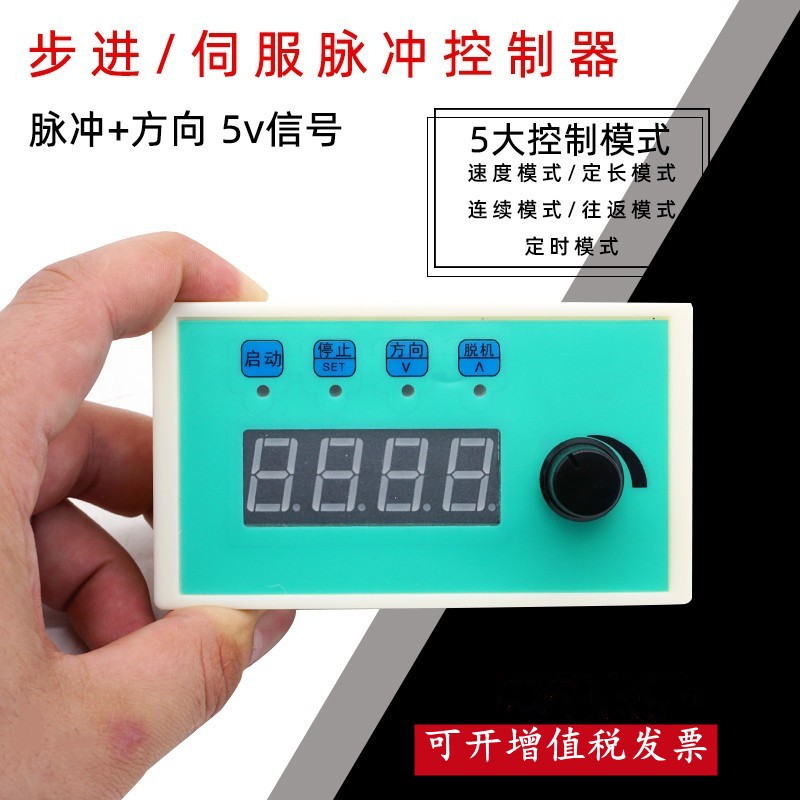

上圖為我司高性價比系列的脈沖發生器CS10-3;此款控制器具有以下5大 的控制模式，本篇給大家介紹一下電子尺寸的設置方法；

0：速度模式 速度隨時可調 可以再2個限位之間自動往返

1：定長模式 可以走固定的距離，圈數，角度。

2：連續模式 行走方式和定長模式一樣 外加了循環的次數。

3：往返模式 行走方式和定長一樣，外加了自動反向和往返次數

4：定時模式 可以設置走多長時間，運行方式和速度模式一樣、

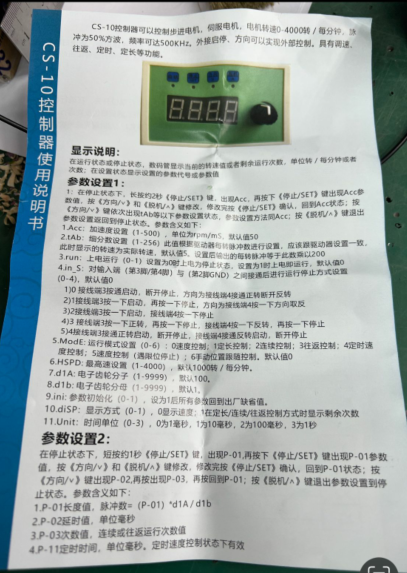

下圖為我司CS10-3控制器的說明書；

設置電子尺寸需要設置DLA和DLB參數；（一般設置電子齒輪是在定長和往返模式下，對應P-01的長度值。簡單的說，P-01設置10，就走10mm；P-01設置100，電機就運行100mm）;

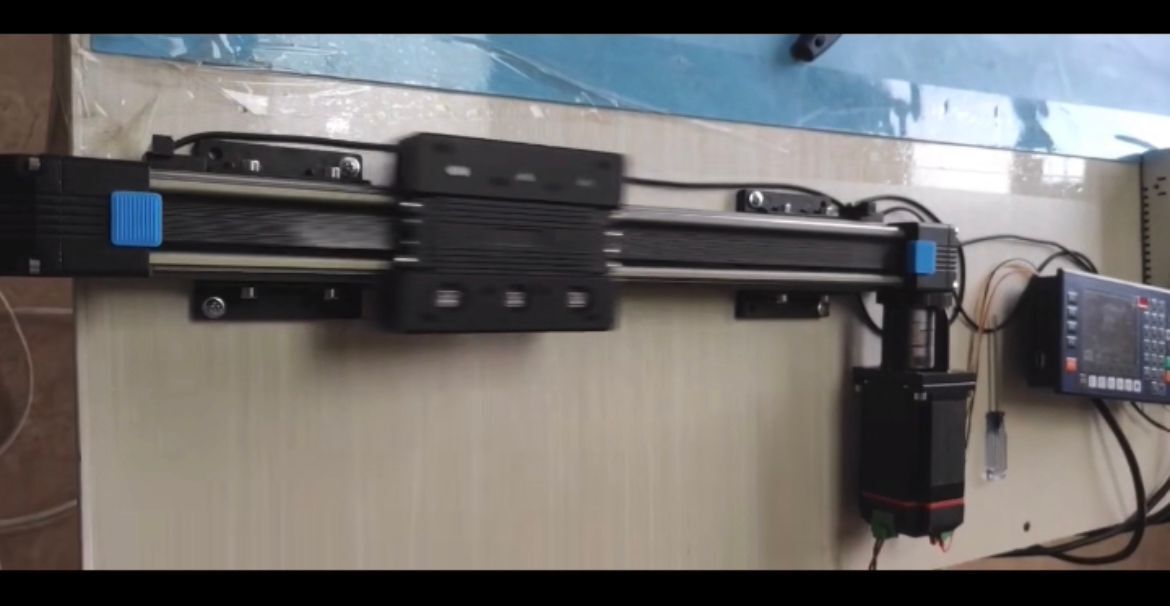

拿此款控制器配套我司45同步帶模組距離；同步帶模組的導程72mm；在往返模式下，P-01設置成300（運行距離是300mm）。我們需要將 dlb設置成72，dla=細分數；

更多資訊可聯系13520625494（微信同號）；
