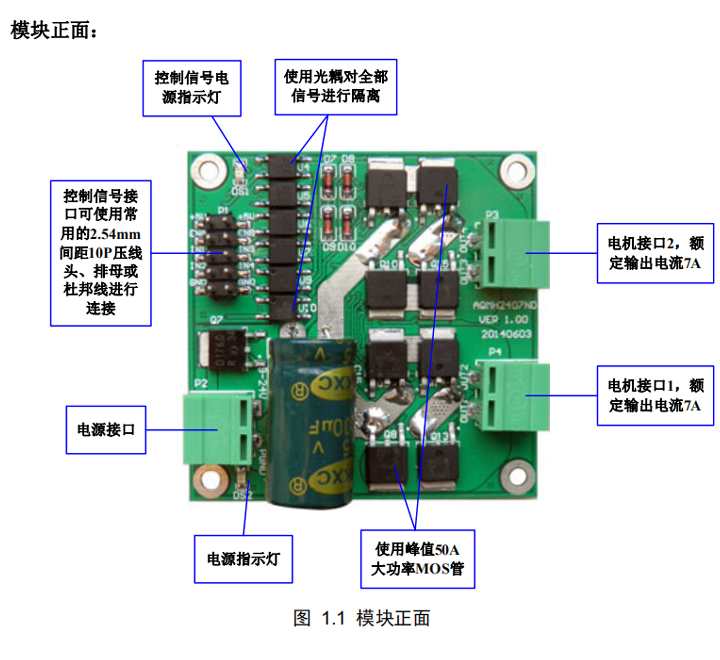

上圖這款直流有刷電機驅動板AQMH2407ND，額定電壓24V的電機，合適標識額定功率115W及以下或標識額定電流7A以下電機長時間滿額工作，額定電壓12V的電機，合適標識額定功率40W及以下或標識額定電流7A以下電機長時間滿額工作 （驅動器可長時間輸出額定電流7A，但電機上標識的額定功率一般是指輸出功率，考慮電機做工損耗，故計算額定電流時需考慮電機效率，額定電流=額定功率/額定電壓/效率）

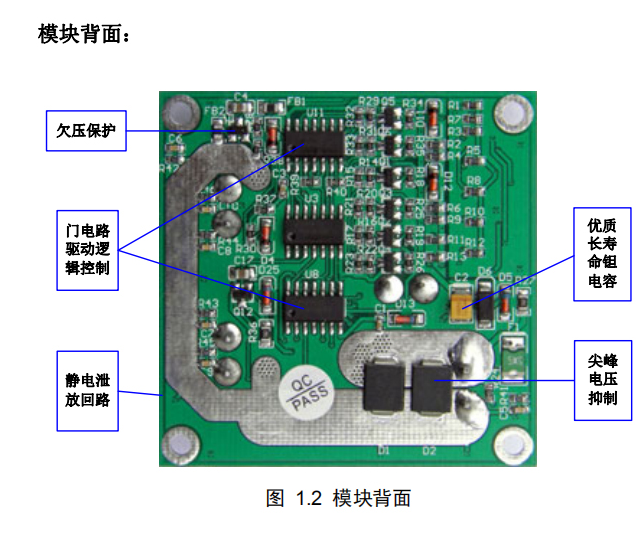

AQMH2407ND直流電機驅動模塊功能特點 極小的尺寸，僅 5.5cm×5.5cm 支持電機電壓 7-24V ，欠壓保護 雙路電機接口，每路額定輸出電流 7A 控制信號與 L298N 電機驅動芯片邏輯相似，每路都支持三線控制使能、正反轉及制動 使能信號可外接 PWM，正反轉控制信號可串聯限位開關 控制信號使用灌電流驅動方式，支持絕大多數單片機直接驅動 使用光耦對全部控制信號進行隔離 有靜電泄放回路

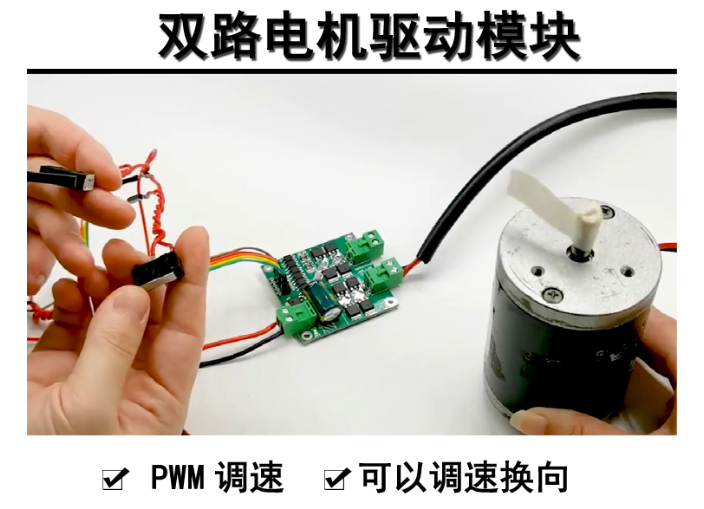

這款是給戰車、機器人、實驗室、DIY愛好者使用的入門款產品。操作方便，容易上手

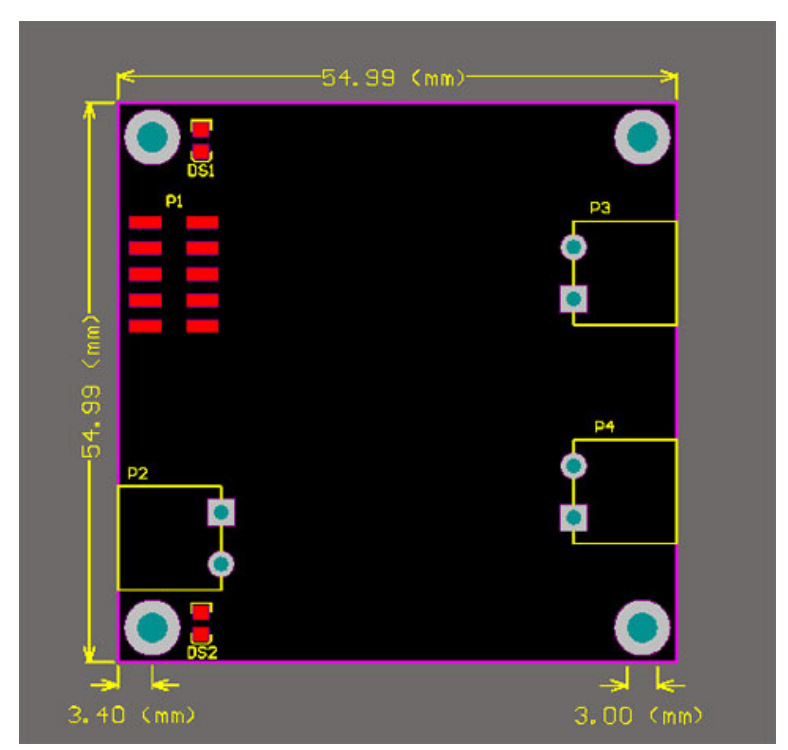

產品尺寸圖如下：
長寬為 5.5cm×5.5cm，高為 1.7cm。安裝孔直徑為 3mm，建議使用M3 的螺絲進行固定。安裝時請注意別讓背面元件短路，可以加絕緣墊或使用銅柱抬高電路板。 聯系方式：QQ:467102884 電話：13811070445（劉女士） 淘寶店鋪：
