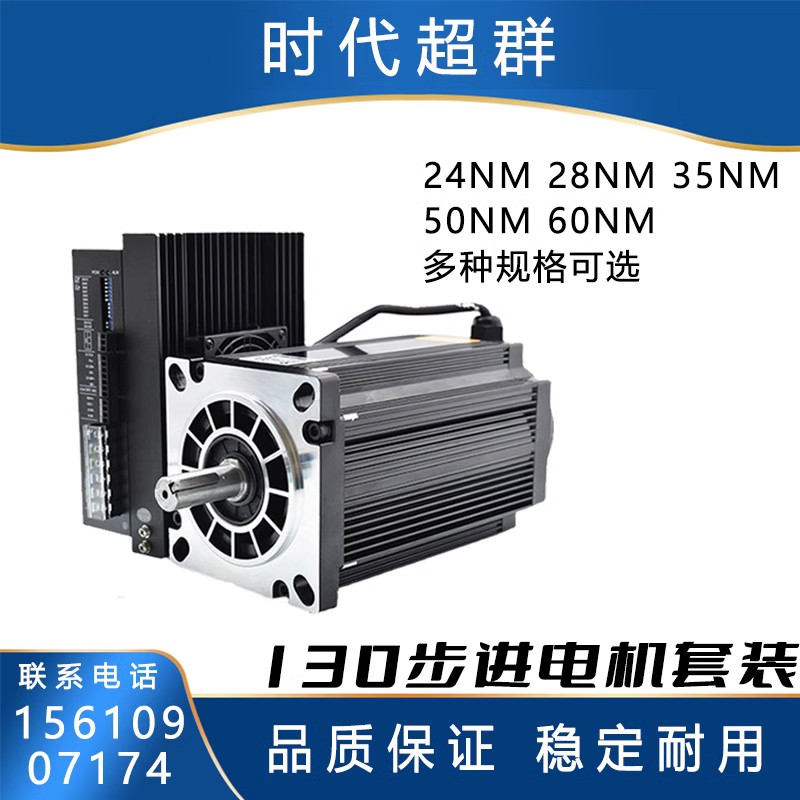

一體化步進電機微型驅動控制器步進電機
步進電機能將電脈沖信號轉變?yōu)榻俏灰苹蚓�位移。在額定功率范圍內，電機的轉速只取決于脈沖信號的頻率和脈沖數，而不受負載變化的影響，加上步進電機累積誤差較小等特點，使得在速度、位置等領域用步進電機來控制變得較為簡單。目前主要廣泛應用的是混合式步進電機。選用步進電機時，必須注意如下參數：
1）步距角：收到一個步進脈沖后電機轉動的角度。實際步距角和驅動器的細分?jǐn)?shù)有關。一般步進電機的精度為步距角的3-5%，不累積。 2）相數：電機內部的線圈組數。相數不同，步距角不同。如使用細分驅動器，則‘相數’沒有意義：改變細分?jǐn)?shù)就可改變步距角。
3）保持轉矩：亦稱為****靜轉矩。指額定電流下轉速為零時，外力迫使轉子轉動所需的力矩。步進電機在低速時的力矩接近保持轉矩。雖然保持轉矩與電磁激磁安匝數成正比，與定齒轉子間的氣隙有關。但過份采用減小氣隙，增加激磁安匝來提高靜力矩是不可取的，這樣會造成電機的發熱及機械噪音。
【保持轉矩的選型確定如下】
步進電機的動態力矩一下子很難確定，往往先確定電機的靜力矩。靜力矩選擇的依據是電機工作的負載，而負載可分為慣性負載和摩擦負載二種。單一的慣性負載和單一的摩擦負載是不存在的。階越（突然）起動時（一般由低速）時二種負載均要考慮，加速（斜坡）起動時主要考慮慣性負載，恒速運行進只要考慮摩擦負載。一般情況下，保持轉矩應為摩擦負載的2-3倍內好，保持轉矩一旦選定，電機的機座及長度便能確定下來。
4）額定相電流：指電機實現各項額定廠方參數時的每相（每個線圈）電流。實驗證明高于和低于該電流均可造成電機工作時某些指標超標而同時另一些指標不達標。
【其他一些值得注意的事項】
低速運轉的振動和噪聲。從本質上說，每一脈沖都是對電機系統的激勵。當激勵頻率接近電機的自振頻率時，轉子就會有大幅的震動。因此振動和噪聲是其固有的特點。一般轉速為1圈/秒，2圈/秒時震動****。可采用改變減速比，細分驅動器等方法減緩。
選擇電源時，電壓通常根據電機的工作轉速和響應要求來選擇。轉速較高或響應要求較快時選較高電壓。電流一般根據驅動器的輸出相電流峰值來確定。線性電源取相電流的1.1～1.3倍，開關電源取相電流 的1.5～2倍。
脫機時電機電流被切斷，轉子處于自由狀態（脫機狀態）。如不斷電時要手動轉動電機軸，可使用脫機。
運行溫度過高會發生退磁現象導致力矩下降和失步。一般退磁點大于攝氏130度，故電機表面攝氏80-90度屬正常。
電機沒有載荷情況下能正常啟動的****脈沖頻率叫空載啟動頻率。如果高于該值，則不能正常啟動。在有負載的情況下，啟動頻率應更低。 反饋系統
步進電機區別于其他所有電機的****優點走步精準而且有力。如果工作過程是已知的，阻礙力矩是在電機能力范圍以內的，反饋系統并不需要。反饋系統的加裝和信號采集處理會迅速增加成本，且與步進電機的特長重疊，所以除非必須，一般不要反饋系統。雖然這樣，MOTEC的智能步進驅動控制器還是提供了編碼器反饋接口，并且在一體化步進驅動器中直接集成了編碼器，并通過相應的通訊協議供用戶訪問和設置。
驅動放大器
驅動放大器包括邏輯解釋模塊和電流放大模塊。驅動放大器接受步進脈沖，方向信號等輸入，輸出兩組（或幾組）受控電流到電機的兩個（或幾個）繞組。
邏輯解釋模塊根據用戶上位機發來的步進脈沖、方向信號以及脫機信號等，使得各線圈（繞組）電流輪流切換，從而使電機轉子步進旋轉。電機工作方式只有兩種，即整步工作和半步工作，步距角是由電機結構確定的。當基本步距角不能滿足要求時，需要進行細分驅動。即每次輸入脈沖切換時，不將電流全通或全斷，而只改變相應繞組電流的一部分，從而轉子只轉動基本步距角的一部分。細分功能由驅動器靠精確控制電機的相電流所產生，與電機無關。細分后，輸出電流變化相對平穩，一定程度上提高輸出轉矩，減弱電機的低頻振蕩，提高步距精度。具體的改善程度視細分程度和驅動電路的質量而定。對于質量較好的電機，一般16~32細分以上已無明顯作用，但可略為降低振動和噪音。
電流放大模塊將邏輯信號放大成工作電流。較為常用的是由場效應管組成的H橋電路。場效應管可以是一種電子開關，就像電燈開關。使用這種通斷型開關來調整電流的常用方式是斬波恒流。恒流就是恒定電流。斬波就是將高出需要電流波砍掉。例如往一個漏水的杯子里加水，如加水速度大于漏水速度，就要停停加加，以免溢出。場效應管開通時，電流上升。當電流剛超過設定時，場效應管關斷，電流被砍，掉下來。掉到低于設定時，場效應管再次打開，電流又上升。反復開關加上電機線圈電感作用，電流就保持在設定值了。需要指出的是，有些驅動放大器發熱量（不是溫度）很大，有些很小。主要原因是多數場效應管的內阻都在幾百毫歐姆。MOTEC的步進驅動器采用進口元器件，配合良好的散熱外殼材料，所以發熱量較普通驅動器小很多。驅動器的表面溫度與發熱量和散熱面積相關。
運動控制器
運動控制器包括運動控制模塊和通訊模塊。運動控制器負責與用戶上位機交流，并按上位機要求，控制驅動放大器實現電機的受控運動。 為了讓用戶上位機能專注于高層次的控制工作，運動控制器必須具備足夠的智能。關于運動控制模塊的功能和原理涉及較為復雜的控制技術，此處從簡。這兒介紹與用戶切身相關的通訊模塊。多數情況下，運動控制器負責實現用戶指令。指令的傳遞涉及軟件（協議、指令結構）和硬件。硬件類似前面例子中的電話機/線，PC機/網線等。協議（電話還是電郵）定了，硬件也就基本定了。指令結構好比說話的語法結構，白話文結構，文言文結構等，雙方聽懂就好。
目前工業常用協議有RS232，RS485，CAN等。RS232******，但抗干擾差，傳輸距離短。RS485和RS232差不多簡單，抗干擾略強，傳輸距離較長。CAN總線協議以其高速（1百萬比特率）、長距離（1萬米）、高抗干擾的特點，被國外廣泛用于汽車（發動機、傳感和電控系統等）、自動化制造、交通管理等干擾信號嚴重，攸關人身安全的場合。CAN總線只需兩根導線即可組成網絡。其網絡結構類似節日彩燈，從頭到尾總共兩根電源線卻掛幾百盞燈。CAN協議保證不會發生節點為爭奪總線而撞車。但是CAN協議相對復雜，不易掌握。 在指令結構方面，傻瓜型的用戶界面使得用戶無需了解步進電機、驅動器以及CAN總線。指令結構簡單直觀，高容錯。
|
