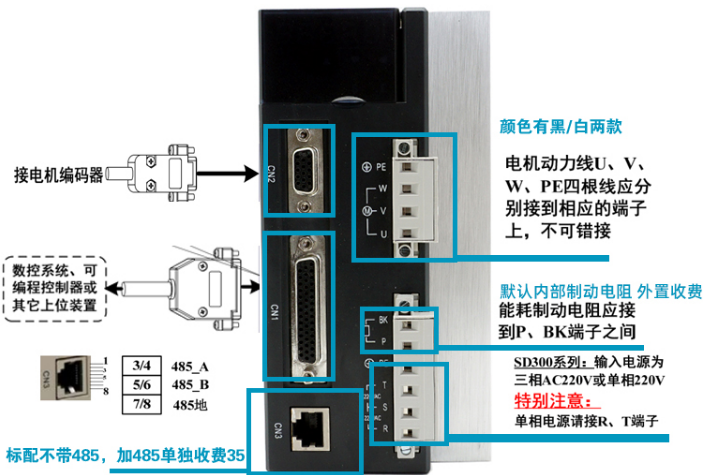

SD300系列是30A的驅動器，數碼管實時顯示轉速，按鍵可隨時更改驅動參數；電路板表面噴涂厚層三防漆，防塵、防潮、防靜電，抵制惡劣環境，驅動器內部采用井TI芯片、高品質保證。

天介紹一下，剎車電機如何和驅動器配套接線使用

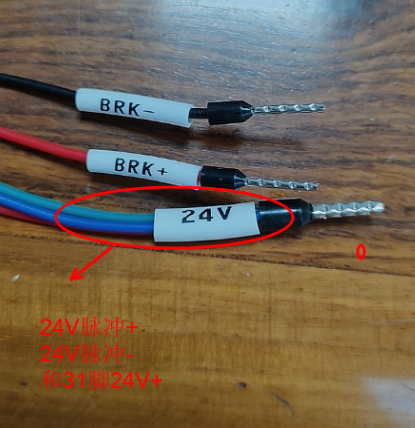

提供接plc的控制信號線如下：

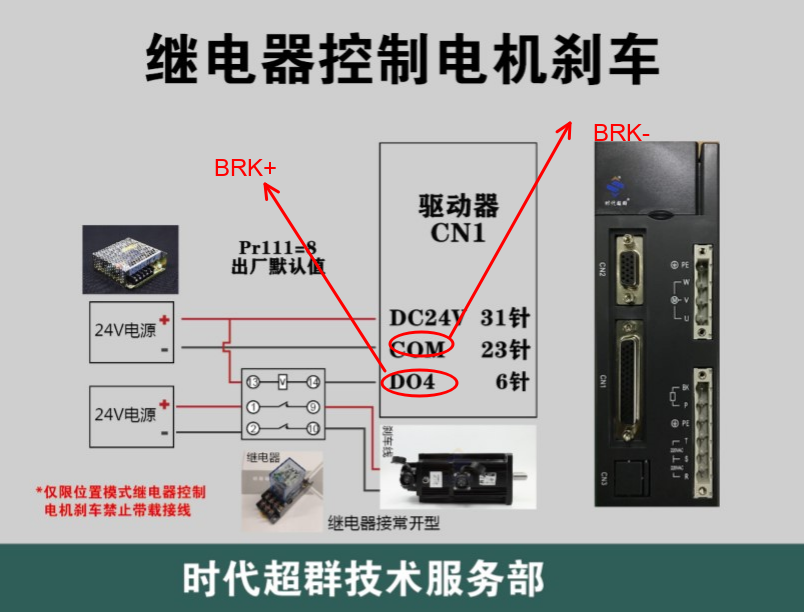

其中BRK-和BRK+是電機剎車接線端口，接線方法如下

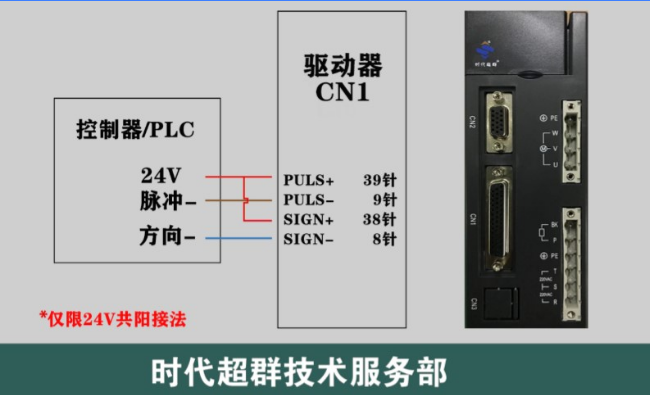

然后脈沖線接法如下

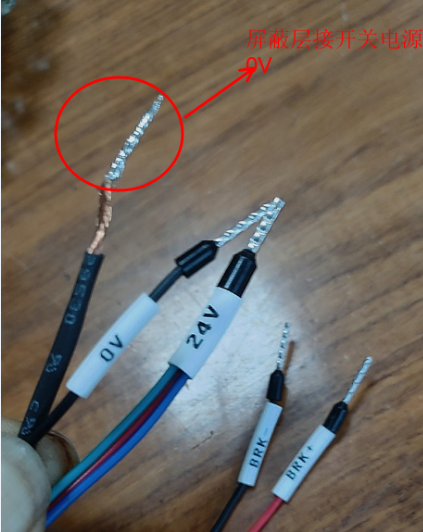

另外注意一下控制線上的屏蔽層要接電源的0V
