時代超群CM45G控制器的模擬量輸出連接

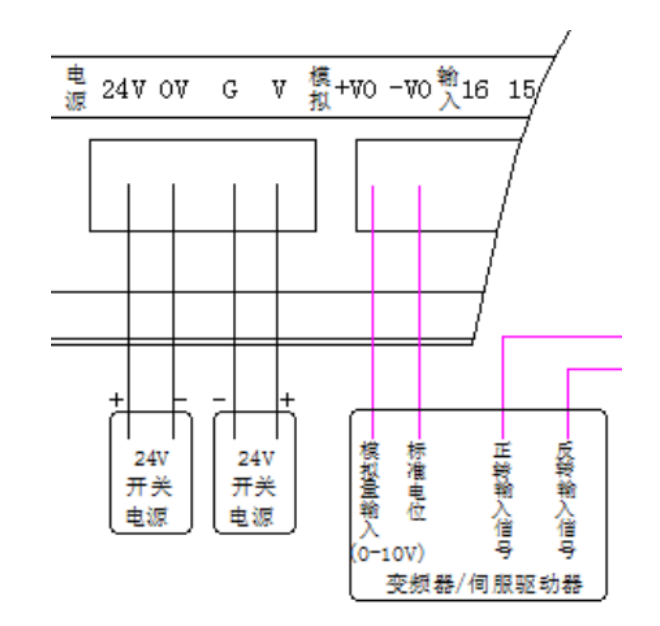

控制器帶有 1 路 0~10V 主軸調速模擬量輸出接口，可以接變頻器或伺服，主軸電壓隨著 S 指令改變， 實現無級調速。 主軸旋轉方向使能，由控制器輸出信號（24V 地） 接到變頻器或伺服控制方向的輸入信號端。 M03 功能對應輸出口 01， M04 功能對應輸出口 02，接線方式見下圖。

編程時，主軸正轉編寫 M03，主軸反轉編寫 M04.

注意事項：使用主軸時，必須采取雙隔離兩路供電。
