現有無刷電機驅動器怎么配控制器

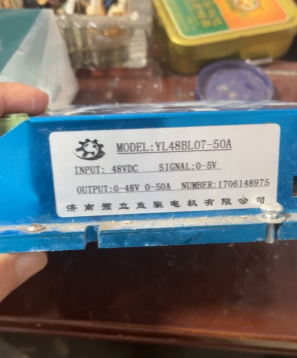

我們看下客戶的電機和驅動器

要求：根據這個電機和驅動器匹配合適的調速器

需要控制電機的速度和正反轉

首先我們看這個電機的出線和驅動器的控制端口

驅動器控制端口有編碼器接口，電機出線3跟 常規無刷電機出線是2跟，一根霍爾線一根電機線，那么我們需要注意這個編碼器線會不會影響到我們驅動器的控制端口接線，驅動器是否有IO口可以讓我們=接同控制器

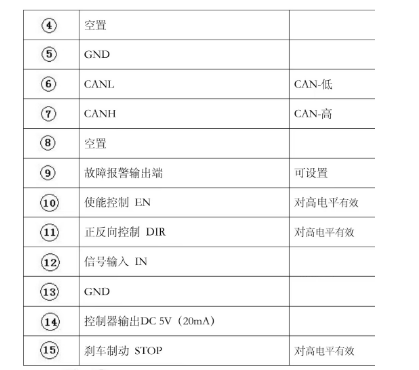

我們看驅動器的控制端口，端子說明

上面我們說到 客戶需要控制電機的正反轉，和速度，我們需要找到驅動器的 方向和速度接線口

（11）（12）號口我們看，是有的，同時我們找下驅動器的公共端，這些端口都有，我們建議有2中接線實現要求

（1）外接電位器控制速度，接自鎖的旋鈕控制方向

電位器中間腳接12號  兩邊接13和  14號，自鎖旋鈕接 11和13號口

（2）外接我們的ZM-BL09調試盒，控制速度和控制方向

北京時代超群總部-17525101581陳工
