無刷驅動器報警解除方式

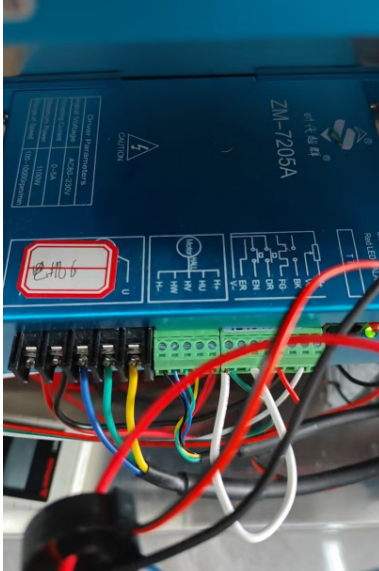

  ZM-7205A無刷驅動器

問題：驅動器通電報警

首先我們判斷下無刷驅動器報警顯示的問題，根據問題來找對應辦法。

看現場客戶反饋回來的驅動器使用視頻，驅動器綠燈不亮，紅燈閃爍

我們知道，通常驅動器顯示報警的方法我們有三個，

（1）在驅動器IO口，找到ER報警顯示端口，外接一個報警顯示燈

（2）看驅動器的側面頂部自帶的報警顯示燈

（3）外接ZM-BL01調試盒（可調驅動參數，設置轉速，有無霍爾，閉環開環，外部調速）

簡單的方法是我們可以根據驅動器頂部的紅燈閃爍次數，判斷電機使用中出現了什么問題。

看視頻，我們發現電機報警06，也就是紅燈閃爍6下停一秒

06=過載

電機通常處在這幾種狀態下驅動器會報警這個數值，：

（1）電機接錯線

（2）電機線有延長

（3）電機輸出端的功率大過驅動器本身****輸出功率

按照這個順序我們來檢查下

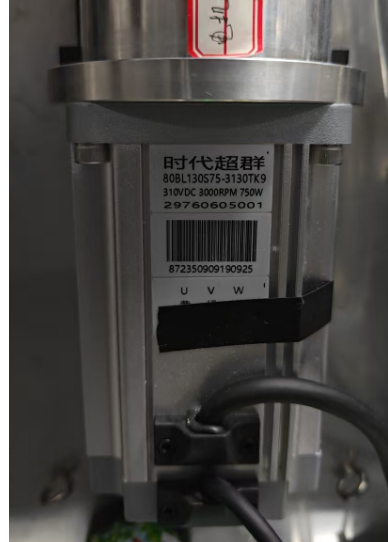

我們看 電機線霍爾線接線并沒有什么問題，對應電機機殼上面的接線線序，線纜也沒有延長的問題

那我們排除可以發現第三種情況

電機的負載過大，或者電機使用中，電機的出軸收到大的阻力，導致電機輸入端的電流多大，超過驅動器的輸出電流。燒壞驅動器的功率管，這個情況則需要我們返回維修處理，禁止擅自私自拆卸驅動，造成二次損壞的情況。
