| 部件型號 |
TB62209FG |
|
| 產品分類 |
2相步進電動驅動器 |
|
| 封裝 |
HSOP36-P-450-0.65 |
|
| 管腳數 |
36 |
|
| 表面安裝型 |
Y |
|
| 電路數 |
1 |
|
| 輸出電流 IO |
1.8 A |
|
| 輸出電壓 max |
40 V |
|
| 備注 |
雙極 |
|
| 功能 |
PWM斬波型正弦曲線微階控制，內置微階解碼器，CLK-IN型 |
|
其它特點：
1、通過內部的4位（3位）D/A轉換器形成正弦波電流，實現高速、低噪音電機驅動。
2、采用4種電流控制模式（****混合衰減模式），包括慢衰減模式、37.8 percent的混合衰減模式、 75 percent的混合衰減模式、快速衰減模式。 |
 TB62209fg步進驅動器原理圖.pdf
ZD-62209-V2使用說明書.pdf

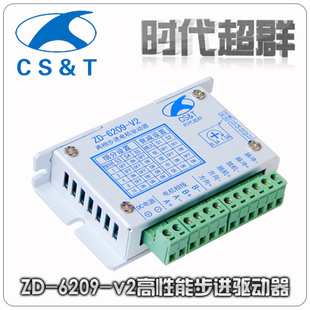

高集成度高可靠性
同時驅動兩個步進電機，可完全分開控制
接口采用超高速光耦隔離
高抗干擾能力，在高頻干擾環境中仍能準確運行
****驅動電流1.8A(峰值)
主要功能
整步、半步、四細分、八細分、十六細分可調
輸出電流線性可調
過熱自動保護
自動半流鎖定
衰減4檔可調
支持脫機、使能、鎖定等功能
工作條件
|
項目 |
最小 |
額定 |
**** |
單位 |
|
環境溫度 |
-30 |
|
80 |
℃ |
|
輸入電壓(DC) |
10 |
24 |
32 |
V |
|
輸入頻率 |
0 |
|
16000 |
Hz |
|
輸出電流 |
0.3 |
|
1.5 |
A |
|
接口電壓 |
H |
4.5 |
5 |
5.5 |
V |
|
L |
0 |
0 |
0.5 |
V |

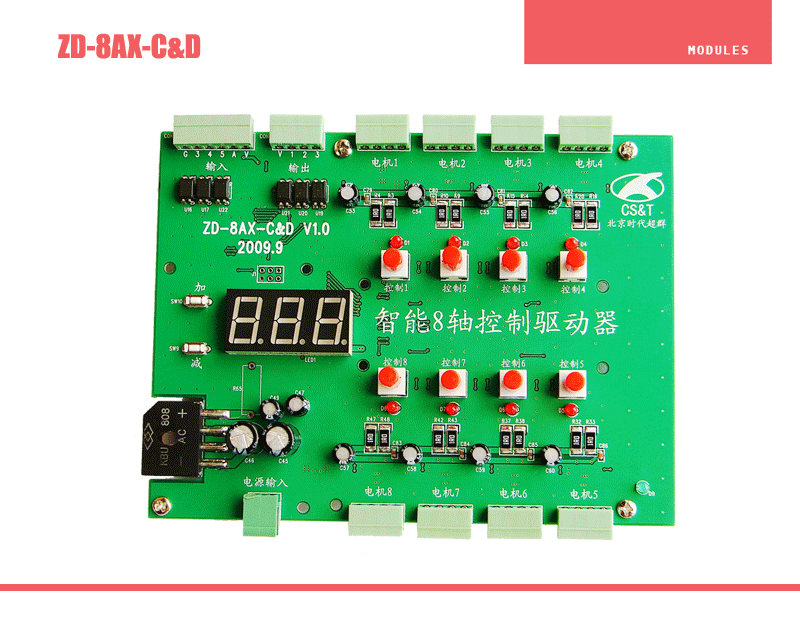

智能8軸控制驅動器ZD-8AX-C&D，應用tb62209fg東芝馬達IC，可同時控制8個步進電機（每臺電機的工作電流1.5A以下，16細分，24VDC）:
案例：
8軸智能型步進電機智能控制驅動系統：
一、單套硬件部分：
槽形光電開關(U形光電開關)、智能型步進控制-驅動器、8臺42步進電機。
二、系統主要功能：
以智能型控制+驅動器為載體，通過光電開關信號實現對步進電機的控制和驅動，光電信號頻率為20Hz左右(最快40HZ)，系統每檢測到一個光電信號，步進電機旋轉一定角度，角度可通過撥碼開關設置，1.8度-18度逐級可調(以1.8度為單位)。驅動器采用16細分，輸出電流可調整。
具體動作：
1、旋轉角度通過3位數碼顯示，通過兩個輕觸開關(一個“+”，一個“-”)，從0.9度-18度逐級可調(以0.9度為單位)。
2、同時驅動8臺步進電機做同步運動。
接受客戶定制多軸控制+驅動器，每臺電機的工作電流3A以下，16細分，24VDC。
