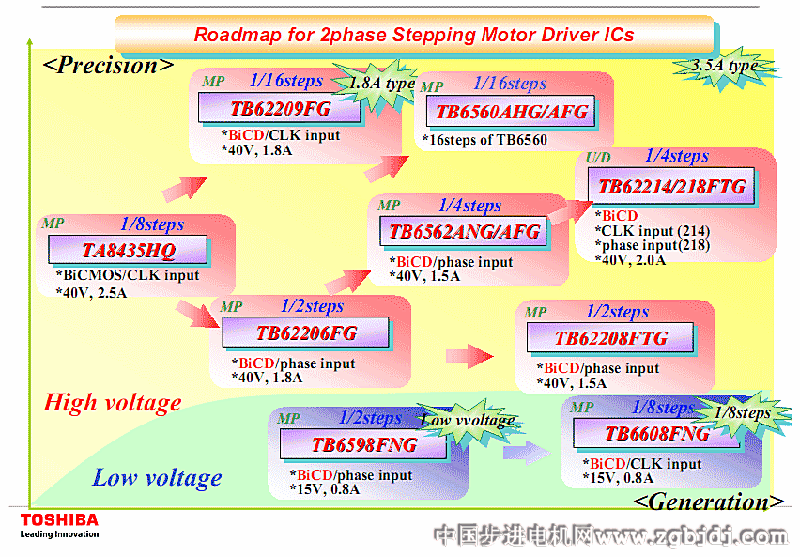

tb6560 afg 是東芝原裝芯片中體積最小，功能******的貼片式芯片，價格比直插式芯片更低，使用方便。 北京時代超群電器科技有限公司是東芝半導體在大中華區****的經銷商之一，常備現貨、價格****并提供技術支持。 一、東芝兩相混合式步進電機驅動器的開發歷程： 圖1是東芝公司2000年以來陸續推出的2相混合式步進馬達ic產品，早期主打產品是8細分2.5a的ta8435hq，之后在其技術及封裝工藝的基礎上，推出了一款8細分3.5a的過渡產品tb6560hq（下圖將其省略），并接連研發出了一系列功能各異的產品，2008年中期將工藝完全成熟的16細分3.5a的tb6560ahq及2.5a的貼片式tb6560afg推向中國市場，形成了工藝成熟、性價比****的主打產品，廣泛應用于醫療器械、雕刻機、切割機、繡花機等領域。 二、tb6560ahq/afg的技術特點 圖2.1、圖2.2、圖2.3直觀的展示了tb6560ahq/afg的技術特點 東芝生產的tb6560ahq步進電機驅動器芯片通過采用bicd工藝，將低電阻與高許可損耗封裝相結合，使其與其它同類產品相比能夠極大減少熱量的產生，還能支持使用時鐘輸入控制的無微控制器應用環境下的微步驅動。 三、tb6560ahq在具體應用方面的優勢 1、在低轉速運行系統中的應用優勢 低轉速運行系統，是指時鐘頻率不高、以小電流驅動為主的系統，比如轉速為每分鐘幾十轉到幾百轉，用戶在此種應用條件下如使用傳統的驅動方案，要么因集成芯片細分太低，而使低速振動偏大、高速定位不準；要么不得不選擇細分很高的驅動器，使成本不必要的增加。 tb6560ahq的優勢： （1）電機振動小噪音低：因?yàn)樾酒詭?、8、16細分可選，足夠滿足每分鐘從幾轉到近千轉的應用要求。 （2）嵌入式驅動器發熱少：芯片自帶的散熱面積足以單獨支持小電流驅動的散熱要求。 （3）支持各種步進電機選型：客戶可選擇力矩稍大的混合式或永磁式步進電機，使電機工作在允許****轉矩的百分之30至50之間，電機成本幾乎不變；芯片提供多檔電流設置和電流衰減模式，支持相同動力指標下各種不同參數的步進電機。 2、在高轉速運行系統中的應用優勢 高轉速運行系統，是指時鐘頻率較高、以大電流驅動為主的系統，比如轉速為每分鐘接近千轉，此種應用條件下如使用傳統的驅動方案，要么因集成芯片細分太低，而使系統調速范圍過小；要么因細分很高而過多增加了成本，還可能會出現因高頻力矩下降導致的振動和噪音。 tb6560ahq的優勢： （1）電機振動小噪音低：由于tb6560ahq芯片芯片自帶****16細分功能，能夠滿足每分鐘從幾轉到近千轉的應用要求，且自動產生純正的正弦波控制電流，與其它高集成度芯片相比，在相同高轉速下力矩不但不會下降，反而有所增加；由于tb6560ahq芯片可承受峰值40v的驅動電壓、峰值3.5a的電流，為電機在大力矩、高轉速下持續運行提供了工藝保障。 （2）支持各種步進電機選型：客戶可選擇力矩稍大的的混合式或永磁式步進電機，使電機工作在****轉矩的百分之30至50之間，電機成本幾乎不變；芯片提供大電流設置和多檔電流衰減模式，支持相同動力指標下各種不同參數的步進電機。 （3）嵌入式驅動器體積小巧易散熱：大電流驅動時，芯片的散熱面便于外連散熱器，也可以直接連接在用戶原有控制器金屬殼體上，體積小巧、易于散熱。 總之，因tb6560ahq芯片集成度很高，外圍電路極其簡單，可靠性極高，支持57和部分86步進電機從每分鐘幾轉到近千轉的寬調速應用，可使數控設備研發成本和生產成本雙雙下降。 圖1 東芝兩相步進驅動芯片的開發歷程

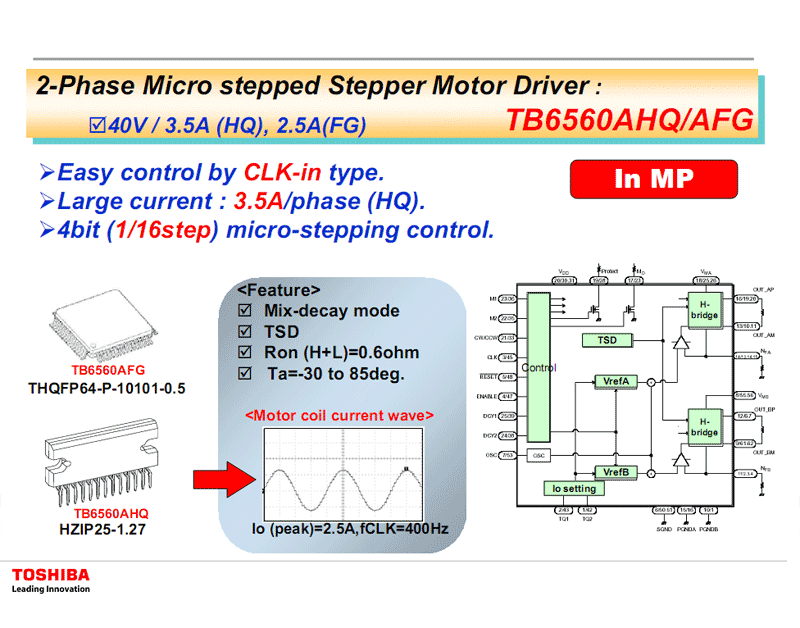

圖2.1 tb6560ahq/afg的電流波形及參數圖

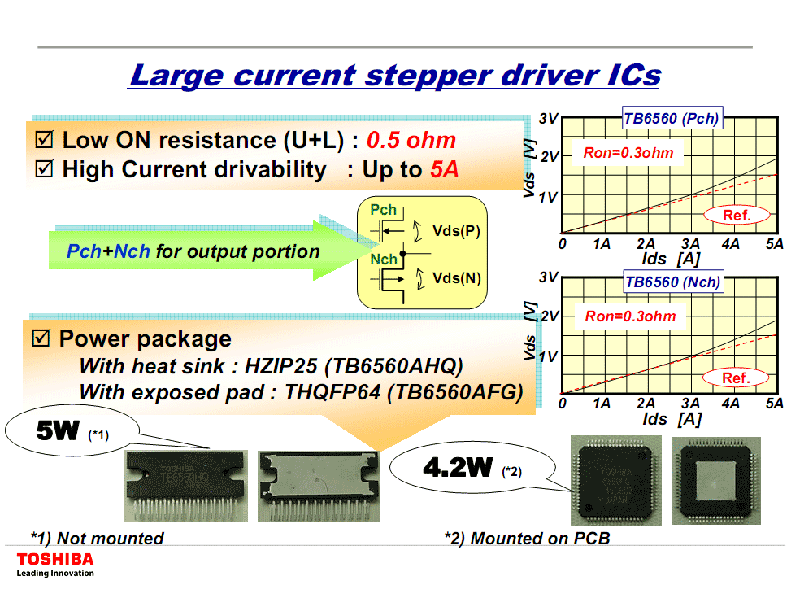

圖2.2 tb6560ahq/afg的功耗

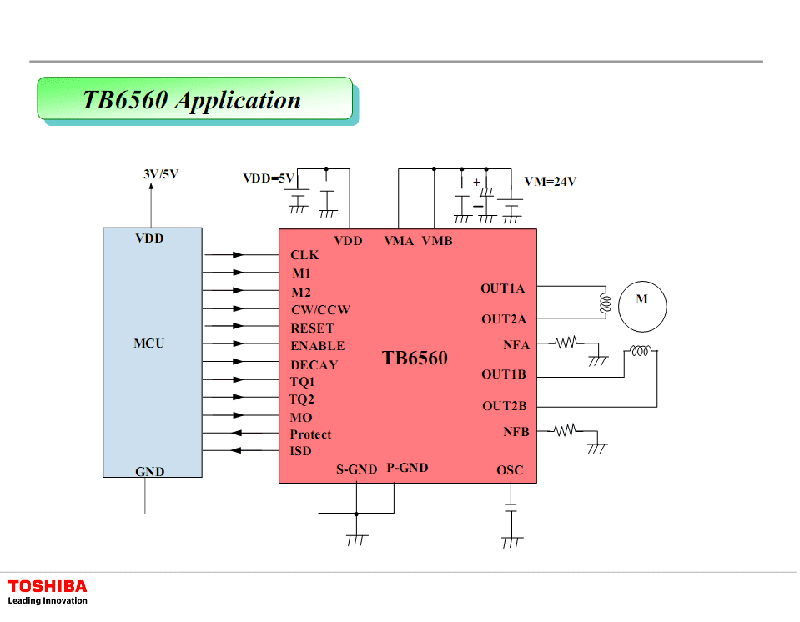

圖2.3 tb6560ahq/afg的應用

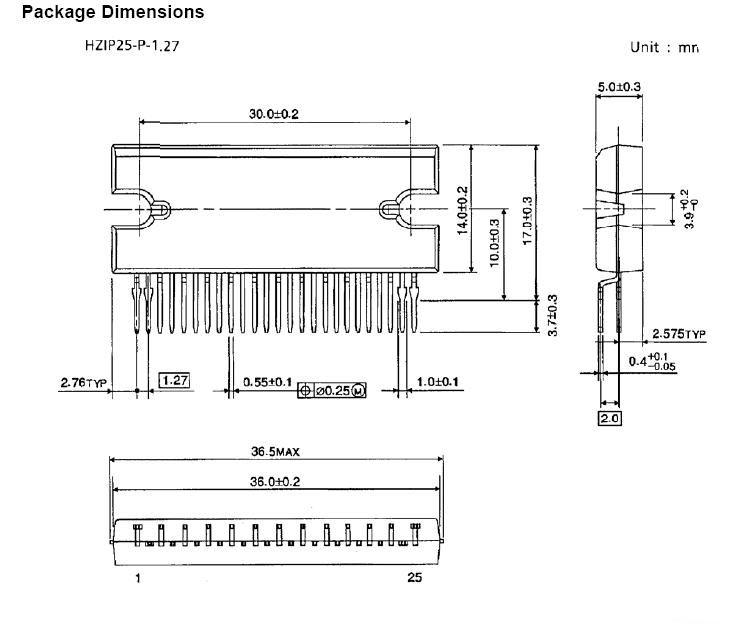

圖3 tb6560ahq、thb6064h、thb6016h芯片的外形尺寸

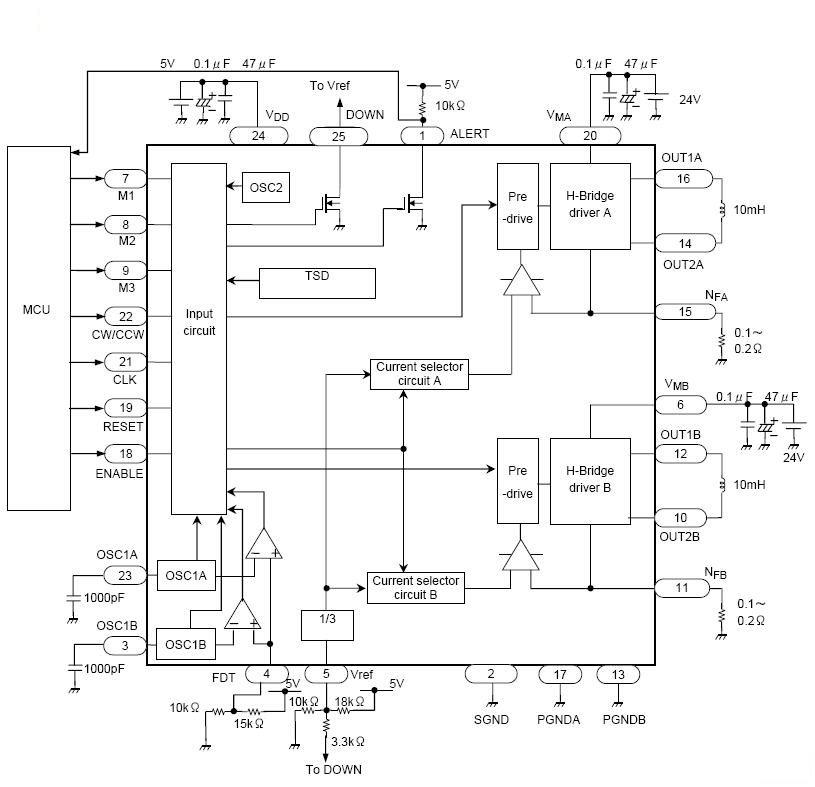

圖4 thb6064h芯片的原理圖
東芝****的tb6560ahq步進電機驅動器芯片，通過采用bicd工藝將低電阻與高許可損耗封裝相結合，使其與其它同類產品相比能夠極大減少熱量的產生，還能支持使用時鐘輸入控制的無微控制器應用環境下的微步驅動。  tb6560ahq/afg步進驅動器芯片中文說明書.pdf
zd-6560-v3 使用說明書.pdf tb6560ahq步進驅動器原理圖.pdf zd-6560-v2說明書.pdf zd-6560-v3 說明書.pdf zd-6560-v3c 說明書.pdf zd-6560-v4 說明書.pdf zd-6560-v4c 說明書.pdf
