2HA2260兩相高壓步進電機驅動器
概述
2HA2260細分型兩相混合式步進電機驅動器，采用單相交流80～220V供電，適合驅動電壓80V～220V，電流小于5.6A、機座號86～110毫米的兩相混合式步進電機。此驅動器采用交流伺服驅動器的電流環進行細分控制，電機的轉矩波動小，低速運行平穩，振動和噪音低，定位精度高。廣泛適用于雕刻機、數控機床、包裝機械等設備上。應用在低振動、小噪聲、高精度、高速度的設備中效果****
主要特點
1 平均電流控制，兩相正弦電流驅動輸出
2 單相交流80～220V供電
3 光電隔離信號輸入/輸出
4 有過壓、欠壓、過流、相間短路、過熱保護功能
5 十六檔細分和自動半流功能
6 八檔輸出相電流設置
7 具有相位記憶功能（保持電機上下電位置不變）
8 具有脫機命令輸人端子
9 電機的扭矩與它的轉速有關，而與電機每轉的步數無關
10高啟動轉速
電氣參數
|
輸入電壓 |
單相交流80～220V輸入 |
|
輸入電流 |
小于5安培 |
|
輸出電流 |
1.3A～5.6A |
|
功 耗 |
功耗：100W； 內部保險：6A |
|
溫 度 |
工作溫度-10～45℃；存放溫度-40℃～70℃ |
|
濕 度 |
不能結露，不能有水珠 |
|
氣 體 |
禁止有可燃氣體和導電灰塵 |
|
重 量 |
1.050千克 |
控制信號接口

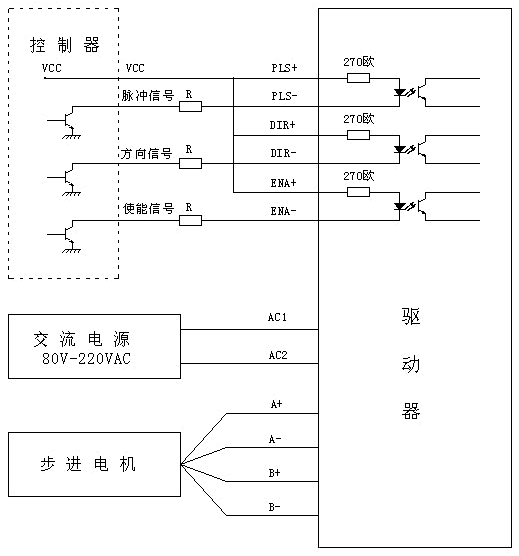

圖1是驅動器的接線原理圖
1、控制信號定義
PLS+： 步進脈沖信號輸入正端
PLS-： 步進脈沖信號輸入負端
DIR+： 步進方向信號輸入正端
DIR-： 步進方向信號輸入負端
ENA+： 脫機使能復位信號輸入正端
ENA-： 脫機使能復位信號輸入負端
脫機使能信號有效時復位驅動器故障，禁止任何有效的脈沖，驅動器的輸出功率元件被關閉，電機無保持扭矩。
2、控制信號連接
上位機的控制信號可以高電平有效，也可以低電平有效。當高有效時，把所有控制信號的負端連在一起作為信號地，低有效時，把所有控制信號的正端連在一起作為信號公共端。現在以集電極開路和PNP輸出為例，接口電路示意圖如下：

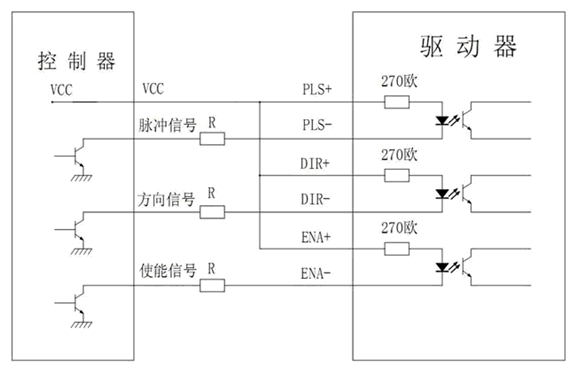

圖1.輸入接口電路（共陽極接法）
控制器集電極開路輸出

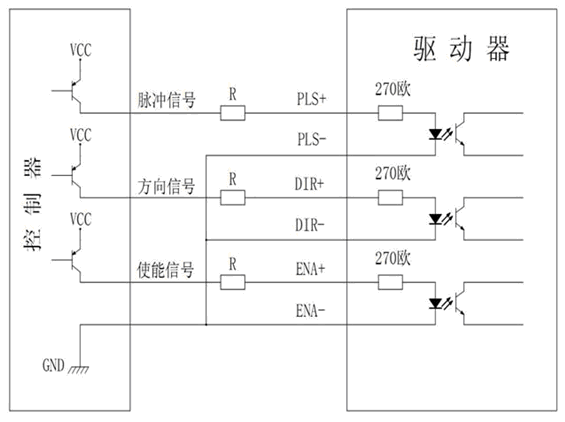

圖2.輸入接口電路（共陰極接法）
控制器PNP輸出
注意：VCC值為5V時，R短接；
VCC值為12V時，R為1K，大于1/8W電阻；
VCC值為24V時，R為2K，大于1/8W電阻；
R必須接在控制器信號端。
功能選擇（用驅動器面板上的DIP開關實現，開關位置見圖1）
1、設置電機每轉步數
驅動器可將電機每轉的步數分別設置為200、400、500、800、1000、1250、1600、2000、2500、3200、4000、5000、6400、8000、10000、12800步。用戶可以通過驅動器正面板上的撥碼開關的SW5、SW6、SW7、SW8位來設置驅動器的步數（如表1）：
|
SW5 |
off |
on |
off |
on |
off |
on |
off |
on |
off |
on |
off |
on |
off |
on |
off |
on |
|
SW6 |
off |
off |
on |
on |
off |
off |
on |
on |
off |
off |
on |
on |
off |
off |
on |
on |
|
SW7 |
off |
off |
off |
off |
on |
on |
on |
on |
off |
off |
off |
off |
on |
on |
on |
on |
|
SW8 |
off |
off |
off |
off |
off |
off |
off |
off |
on |
on |
on |
on |
on |
on |
on |
on |
|
Pulse/rev |
200 |
400 |
500 |
800 |
1000 |
1250 |
1600 |
2000 |
2500 |
3200 |
4000 |
5000 |
6400 |
8000 |
10000 |
12800 |
表1
2、控制方式選擇
撥碼開關D4位可設置成兩種控制方式：
當設置成“OFF”時，為有半流功能。
當設置成“ON”時，為無半流功能。
3、設置輸出相電流
為了驅動不同扭矩的步進電機，用戶可以通過驅動器面板上的撥碼開關SW1、SW2、SW3位來設置驅動器的輸出相電流（有效值）單位安培，各開關位置對應的輸出電流，不同型號驅動器所對應的輸出電流值不同。具體見表2。
|
輸出電流(A) |
|
SW1 |
SW2 |
SW3 |
Current Table |
|
off |
off |
off |
1.3 |
|
on |
off |
off |
1.8 |
|
off |
on |
off |
2.5 |
|
on |
on |
off |
3.1 |
|
off |
off |
on |
3.7 |
|
on |
off |
on |
4.3 |
|
off |
on |
on |
5.0 |
|
on |
on |
on |
5.6 |
表2
4、半流功能
半流功能是指無步進脈沖500ms后，驅動器輸出電流自動降為額定輸出電流的70%，用來防止電機發熱。
功率接口
1、AC1、AC2、PE：連接驅動器電源
電源電壓是220VAC輸入時，****電流是5A。電源線橫截面≥1.5平方毫米，盡量短。驅動器的AC1端和AC2端接供電電源，同時外部要串接一個6A保險絲。PE接地端子。
2、A+ A- B+ B-：連接兩相混合式步進電機
驅動器和兩相混合式步進電機的連接采用四線制，電機繞組有并聯和串聯接法，并聯接法，高速性能好，但驅動器電流大(為電機繞組電流的1.73倍)，
串聯接法時驅動器電流等于電機繞組電流。
注意：如果供電無隔離變壓器，必須使驅動器的接地端子PE和電機可靠接地。

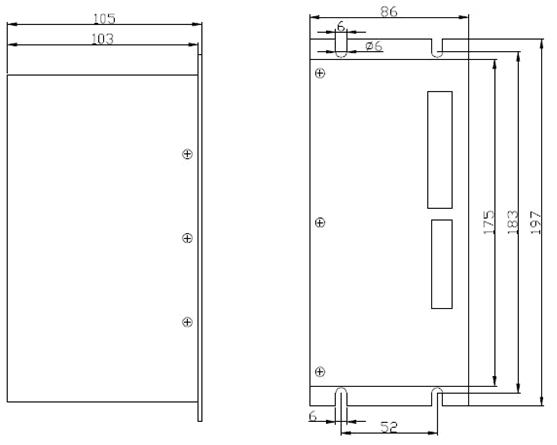

安裝
周圍要有20mm的空間，不能放在其它發熱的設備旁，要避免粉塵、油霧、腐蝕性氣體，濕度太大及強振動場所。
故障診斷
1、狀態燈指示
RUN： 綠燈，正常工作時亮。
ERR： 紅燈，故障時亮，電機相間短路、過壓和欠壓、驅動器超溫（散熱器溫度超過75度）。
2、故障及排除
|
故 障 |
原 因 |
解決措施 |
|
LED不亮 |
電源接錯 |
檢查電源連線 |
|
電源電壓低 |
提高電源電壓 |
|
電機不轉，且無保持扭矩 |
電機連線不對 |
改正電機連線 |
|
脫機使能RESET信號有效 |
使RESET無效 |
|
電機不轉，但有保持扭矩 |
無脈沖信號輸入 |
調整脈沖寬度及信號的電平 |
|
電機轉動方向錯誤 |
動力線相序接錯 |
互換任意兩相連線 |
|
方向信號輸入不對 |
改變方向設定 |
|
電機扭矩太小 |
相電流設置過小 |
正確設置相電流 |
|
加速度太快 |
減小加速度值 |
|
電機堵轉 |
排除機械故障 |
|
驅動器與電機不匹配 |
換合適的驅動器 |
驅動器接線
一個完整的步進電機控制系統應含有步進驅動器、直流電源以及控制器（脈沖源）。以下為典型系統接線圖：
