其它特點：
1、通過內部的4位（3位）D/A轉換器形成正弦波電流，實現高速、低噪音電機驅動。
2、采用4種電流控制模式（****混合衰減模式），包括慢衰減模式、37.8 percent的混合衰減模式、 75 percent的混合衰減模式、快速衰減模式。
產品特點
高集成度高可靠性
接口采用超高速光耦隔離
抗高頻干擾能力強
****輸入電壓：DC 40V(峰值)
電源反接保護
主要功能
整步、半步、四細分、八細分、十六細分可調
輸出電流線性可調
過熱自動保護
自動半流鎖定
衰減4檔可調
支持脫機、使能、鎖定等功能
工作條件
|
項目 |
最小 |
額定 |
**** |
單位 |
|
環境溫度 |
-30 |
|
80 |
℃ |
|
輸入電壓(DC) |
8 |
24 |
32 |
V |
|
輸入頻率 |
0 |
|
16000 |
Hz |
|
輸出電流 |
0.3 |
|
1.5 |
A |
|
接口電壓 |
H |
4.5 |
5 |
5.5 |
V |
|
L |
0 |
0 |
0.5 |
V |

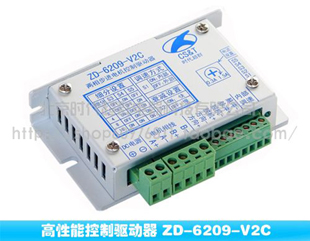

ZD-6209-v2C步進驅動器驅動42以下步進電機，自帶脈沖，可實現內部調速。
產品特點
- 高集成度高可靠性
- 接口采用超高速光耦隔離
- 抗高頻干擾能力強
- ****輸入電壓：DC 40V(峰值)
- 電源反接保護
主要功能
- 整步、半步、四細分、八細分、十六細分可調
- 輸出電流線性可調
- 過熱自動保護
- 自動半流鎖定
- 衰減4檔可調
- 支持脫機、使能、鎖定等功能
工作條件
|
項目 |
最小 |
額定 |
**** |
單位 |
|
環境溫度 |
-30 |
|
80 |
℃ |
|
輸入電壓(DC) |
8 |
24 |
32 |
V |
|
輸入頻率 |
0 |
|
16000 |
Hz |
|
輸出電流 |
0.3 |
|
1.5 |
A |
|
接口電壓 |
H |
4.5 |
5 |
5.5 |
V |
|
L |
0 |
0 |
0.5 |
V |

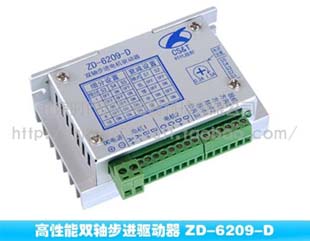

ZD-6209-D步進驅動器驅動42以下步進電機，可同時驅動兩個電機。
產品特點：
- 高集成度高可靠性
- 同時驅動兩個步進電機，可完全分開控制
- 接口采用超高速光耦隔離
- 高抗干擾能力，在高頻干擾環境中仍能準確運行
- ****驅動電流1.8A(峰值)
主要功能：
- 內置五種等角度恒力矩細分方式
- 輸出電流線性可調
- 過熱自動保護
- 自動半流鎖定
- 衰減4檔可調
- 支持脫機、使能、鎖定等功能
外形尺寸：
系列步進電機
| 型號 |
扭矩 |
電流 |
單價 |
| 20BYG250-33 |
0.02nm |
0.6A |
85 |
| 28BYG250-34 |
0.06nm |
0.75A |
70 |
| 35BYGH250-20 |
0.06nm |
0.13A |
45 |
| 35BYGH250-26 |
0.09nm |
1.5A |
46 |
| 35BYGH250-28 |
0.125nm |
1.35A |
48 |
| 35BYGH250-44 |
0.25nm |
1A |
62 |
| 39BYG250-22 |
0.1nm |
|
36 |
| 39BYG250-22（長軸16mm） |
0.1nm |
|
39 |
| 39BYG250-22S（雙出軸） |
0.1nm |
|
42 |
| 39BYGH250-38 |
0.18nm |
0.5A |
56 |
| 39BYGH250-44 |
0.31nm |
0.31A |
62 |
| 39BYG250-26 |
0.13nm |
0.3A |
38 |
| 42BYG250-33 |
0.21nm |
0.4A |
50 |
| 42BYG250-33（軸長42） |
0.21nm |
0.4A |
55 |
| 42BYG250-33(軸長38） |
0.21nm |
0.4A |
55 |
| 42BYG250-40 |
0.33nm |
0.4A |
53 |
| 42BYG250-45（雙出軸） |
0.4nm |
1A |
90 |
| 42BYG250-48 |
0.5nm |
0.4A |
58 | |
