TB6588FG在同一芯片上集成了驅動級，減少了所需的外元件數量，從而提高了安裝面積的利用率。TB6588FG將無傳感器運行與硬件PWM馬達控制相結合。這不僅使得馬達(不帶霍爾傳感器)的外形可以越來越小， 而且還有助于降低功率耗散。此外，用于平滑相電流轉換的搭接通導功能可降低馬達驅動的噪音。
特征：
1、采用三相全波無傳感器運行，因此無需霍爾傳感器反饋感測到的馬達位置信息。馬達控制電路和馬達只需三條線路即可。
2、利用線性電壓輸入即可控制轉速。
3、按照H或L級(0、7.5、15或30度)共有四個導程角設置供選擇。
4、用于平滑相電流轉換的搭接通導功能可降低了馬達驅動的噪音。
5、當檢測到過電流信號時，過電流保護電路對PWM的工作周期進行限制。
6、單電源: VM = 7至42 V (********額定電壓 = 50 V)
7、輸出電流: IOUT = 1.5 A (********額定電流 = 2.5 A)
8、內部集成了輸出驅動電路，從而節約了安裝面積。

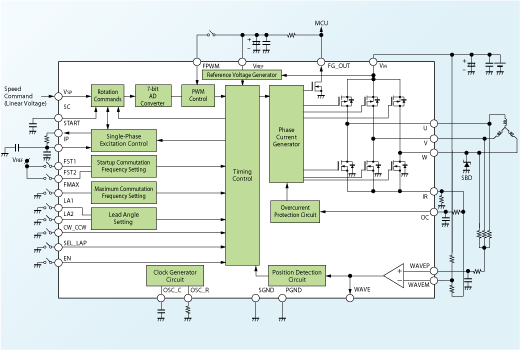

電路圖：
TB6588FG芯片控制驅動鏈接：http://www.taisu.net.cn/news2.asp?id=6743
TB6588FG芯片鏈接：http://item.taobao.com/item.htm?spm=a1z10.1.3.15&id=5811602539&
