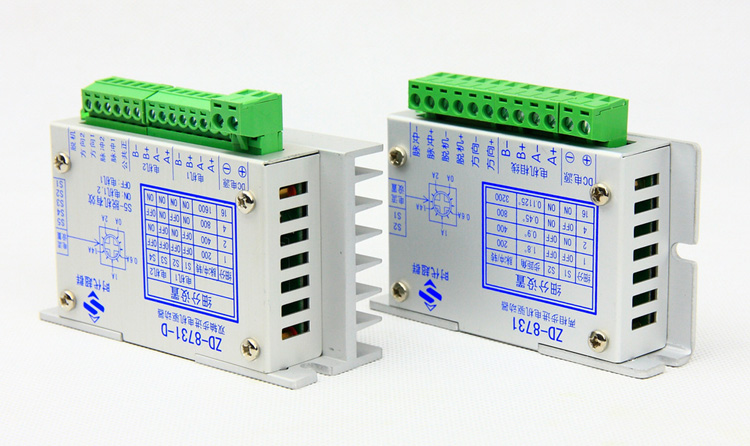

LV8731簡介：
LV8731芯片是2010年****推出的兩相步進電機驅動器芯片，電壓8-32v，電流2.5a，用于驅動57及以下的步進電機，細分1-16可調，此芯片為****工藝，超低的0.45歐導通電阻，體積更小，發熱更低，加入了跨時代的短路保護功能，并且芯片本身帶有5v電源輸出。
LV8731芯片對比及優勢總結：
lv8731v與a3977的特性比較
|
項目 |
lv8731v |
a3977 |
lv8731v的優勢 |
|
封裝 |
ssop44k
15.0×7.6×1.7mm |
plcc44
17.5×17.5×4.4mm |
面積僅為37percent
體積僅為14percent |
|
****電壓 |
36.0v |
36v |
相同 |
|
****輸出電流 |
2.5a |
2.5a |
相同 |
|
工作電壓 |
9～32v |
8～35v (vm)
3～5.5v (vcc) |
只需一路電源
更易使用 |
|
導通壓差和電阻 |
0.55v (at 2a)
0.55ω (at 2a) |
1.0v (at 2a)
0.81ω(at 2a) |
導通電阻更低
發熱減少45percent |
|
消耗電流 |
3.2ma |
10.0ma |
消耗功率僅為1/3 |
|
控制方式 |
脈沖或并行可選 |
脈沖 |
應用范圍廣 |
|
細分方式 |
1、2、4、8、16 |
1、2、4、8 |
增加16細分檔 |
|
短路保護 |
有 |
無 |
使用更加安全 |
|
警告輸出 |
有 |
無 |
有助于安全設計 |
優勢總結：
1. lv8731面積僅為a3977的37percent，體積更是僅為14percent，設計中可更大節省pcb面積，表貼封裝更利于批量生產。
2. 相同的輸入電壓和輸出電流，而lv8731的導通電阻僅為0.45歐姆，發熱降低45percent，更多的節省散熱材料。
3.lv8731本身自帶5v電源，所以僅需要1路vm電源輸入，而3977則需兩路電源，不得不配合穩壓芯片使用。
4.加入了跨時代的短路保護功能，輸出相線與電源、地線、或相線之間短路，芯片將立刻保護并輸出報警，防止芯片或設備損壞。
5.****細分為16，低速更加穩定，噪音更低。
6.性價比超高。
lv8731v與tb62209fg的特性比較
|
項目 |
lv8731v |
tb62209 |
lv8731v的優勢 |
|
封裝 |
ssop44k
15.0×7.6×1.7mm |
hsop36
16.0×12.2×2.3mm |
面積小40percent |
|
****電壓 |
36.0v |
40.0v |
|
|
輸出電流 |
2.0a |
1.8a |
驅動能力更強 |
|
工作電壓 |
9～32v |
13～34v (vm)
4.5～5.5v (vcc) |
只需一路電源
更易使用 |
|
導通壓差和電阻 |
0.55v (at 1.0a)
0.55ω (at 1.0a) |
1.0v (at 1.0a)
1.00ω(at 1a) |
導通電阻更低
發熱減少45percent |
|
消耗電流 |
3.2ma |
10.0ma |
消耗功率僅為1/3 |
|
待機電流 |
0.1ma |
2.0ma |
待機時
消耗功率基本為零 |
|
控制方式 |
脈沖或并行可選 |
脈沖 |
應用范圍廣 |
|
細分方式 |
1、2、4、8、16 |
1、2、4、8、16 |
|
|
驅動中細分切換 |
可以 |
有限制 |
更容易設計 |
|
衰減模式 |
混合衰減 |
混合衰減 |
|
|
過流保護 |
有 |
無 |
使用更加安全 |
|
警告輸出 |
有 |
無 |
有助于安全設計 |
優勢總結：
1. lv8731面積比tb62209小了40percent，體積更是僅為43percent，設計中可更大節省pcb面積。
2. lv8731輸出電流比tb62209大將近40percent，而且其導通電阻僅為0.45歐姆，發熱降低45percent，更多的節省散熱材料。
3. lv8731本身自帶5v電源，所以僅需要1路vm電源輸入，而tb62209則需兩路電源，不得不配合穩壓芯片使用。
4.加入了跨時代的短路保護功能，輸出相線與電源、地線、或相線之間短路，芯片將立刻保護并輸出報警，防止芯片或設備損壞。
LV8731芯片說明書：
LV8731芯片評估板詳解：
1. 本測試板采用藍色工業級pcb板材制造，壽命更長，質量更好，可靠性更高
加強的銅箔附著力，元件多次拆換，焊盤也不容易掉
2. 全部使用鍍金焊盤工藝，接觸更牢固，長久放置也不用擔心氧化問題
3. 可拆卸散熱設計
4. 全部使用原裝進口器件，質量保證。
光電隔離部分采用仙童的6n137高速光耦和兩顆nec2501普通光耦組成；自動半流使用ti的cd14538；24v轉5v使用st的lm317；vref電壓調節則使用美國bourns的電位器來實現。
5. 測試板上預留多達19個測試點，方便測試每各路信號。
每個測試點都標注了名稱，并且做成孔狀，示波器的探針插到孔中后可無需手持，方便進行多種測試和操作。
6. 測試板四角都有鍍金接地環。
解決了用示波器測試的時候，沒有合適參考地的問題。并且夾取任何一個參考地，示波器針頭幾乎都能測試到整板。
7. 測試板上有三個跳線和7個開關
開關使用臺灣圜達的三檔搖頭開關，用來測試細分、電流、保護等功能，可配置引腳高、懸空、低三種狀態。
跳線可以設置st、vcc、和自動半流。
8. 測試板上設計了三個指示燈，可隨時顯示電源、脈沖、錯誤保護等狀態
電源和工作狀態指示為綠色，錯誤警告輸出為紅色
9. 接線端子與固定螺絲
使用非插拔式端子，更加方便實驗。
端子采用全新環保材料，接線部分為銅塊方式，而非傳統的鐵彈片。
使用不銹鋼內六角螺絲和高銅柱方式固定，穩定、耐氧化。
