直流無刷電機接線很重要的，電機相線 霍爾信號線接錯一條 就可以導致電機不能正常工作。

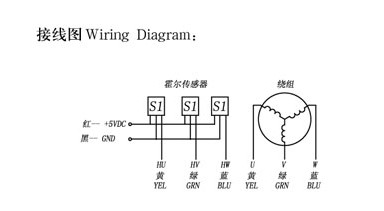

57BLS3A50-330接線示意圖：

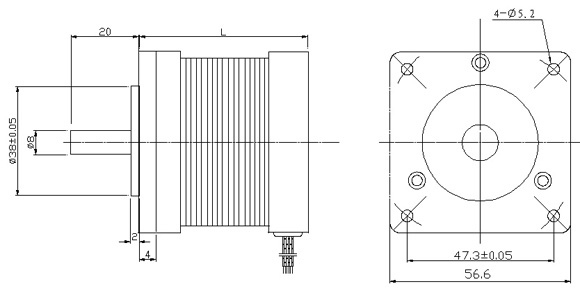

57BL52-230尺寸圖 接線圖：
| 電機輸出 |
電機輸出 |
電機輸出 |
霍爾信號 |
霍爾信號 |
霍爾信號 |
霍爾電源 |
霍爾電源 |
| W |
V |
U |
Hw |
Hv |
Hu |
H+ |
H- |
| 藍 |
綠 |
黃 |
藍 |
綠 |
黃 |
紅 |
黑 |

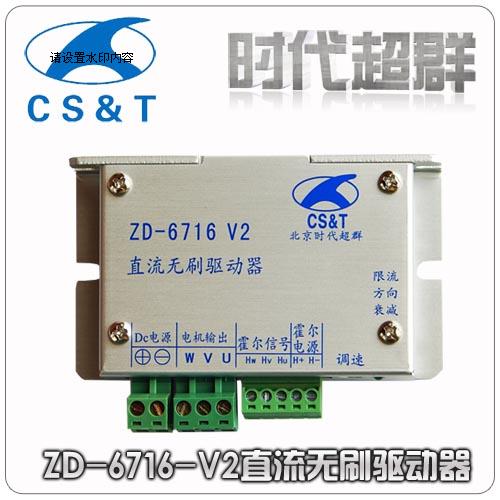

使用6716-V2驅動控制器：
產品特點
高集成度高可靠性無刷直流電機驅動器
純硬件設計，高速度，高抗干擾能力
周波限電流方式，保護更加精確快速
低發熱，大功率（40V，6A 足額）
主要功能
欠壓、過流、過熱自動保護
堵轉、霍爾相位錯誤保護
輸出電流可調
內部電位器調速
電流衰減可調
以上電機均可用此款控制器
