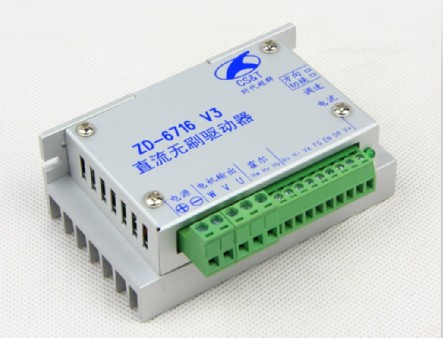

6716集成無刷IC.

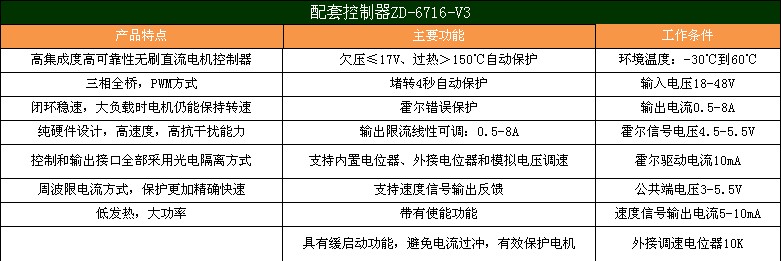

主要特征：

主電源電壓VBB ＝75V(max)，推薦電源電壓：20V～60V

內藏Logic 電源用5V or 3.3V ／1A 輸出的 SW 型DC-DC

額定長期輸出電流 Ioave(max)：10A，20A，30A

峰值輸出電流Iopeak(max)：20A，40A，60A  （起動，剎車電流）

霍爾IC 輸入對應

具有以下所列的各種保護功能

      ◎ 過電流保護電路

      ◎ 過電壓保護電路

      ◎ 電機鎖定檢測電路

      ◎ 過熱保護電路

      ◎ 低電壓動作保護電路

      ◎ SW 型DC-DC 的過電流保護電路
各種保護功能動作時，輸出報警信號 （Fault  、OVP※）

說明書下載請加qq:928221169

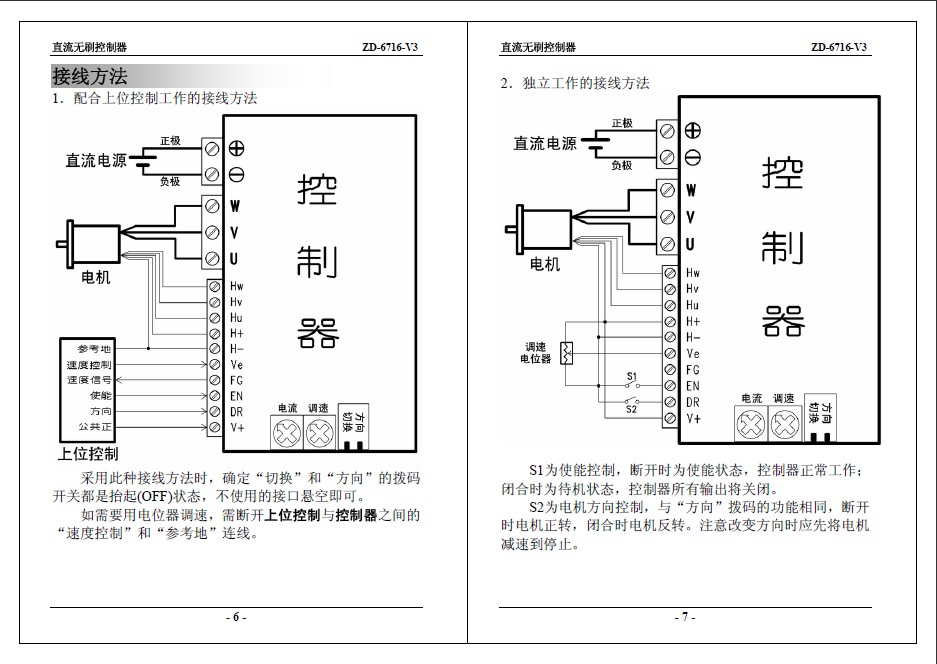

無刷控制器的接線圖：

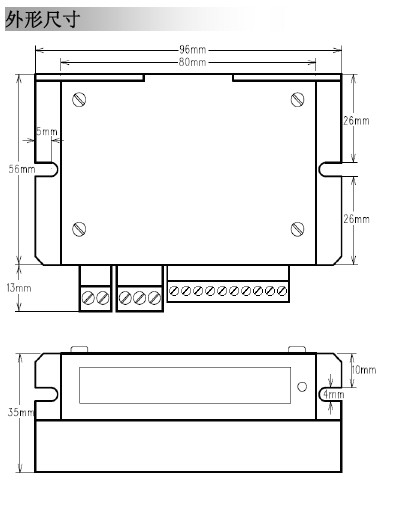

尺寸圖：
