42直線導軌滾珠型絲杠導軌
長400mm,有效行程300mm,含電機總長為350mm。絲杠導程為4mm,即電機轉一圈絲杠轉動距離4mm。滑塊移動速度1—50mm/s。

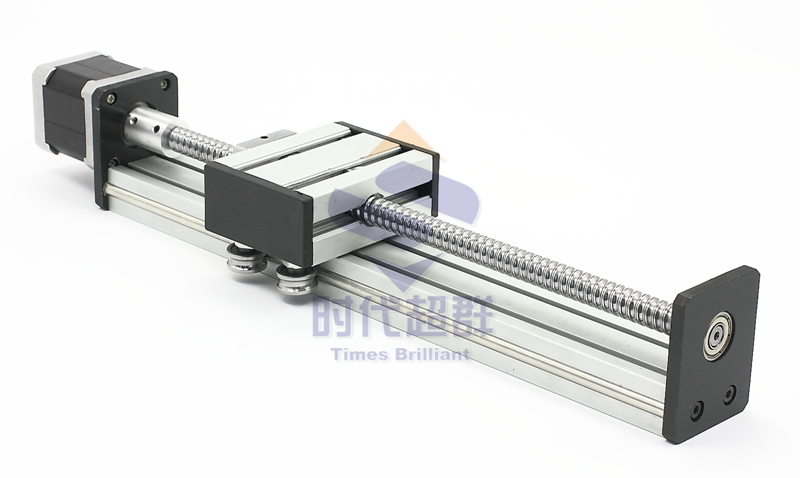

直線導軌整體圖:

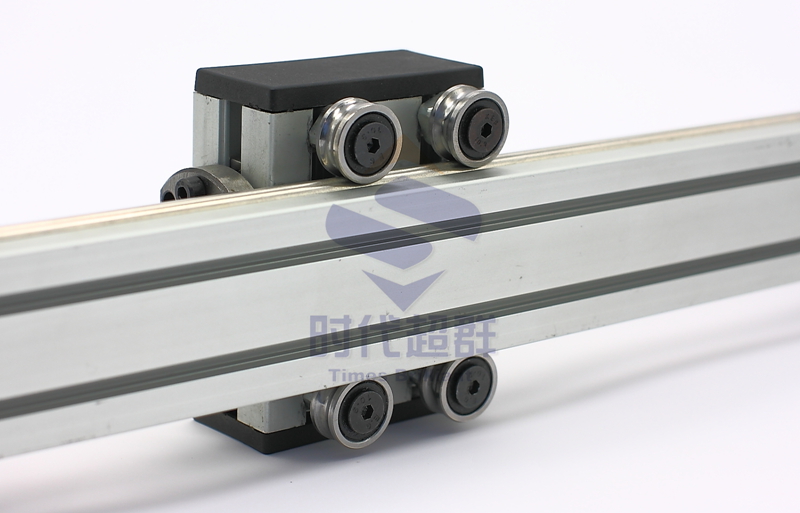

直線導軌背部圖:

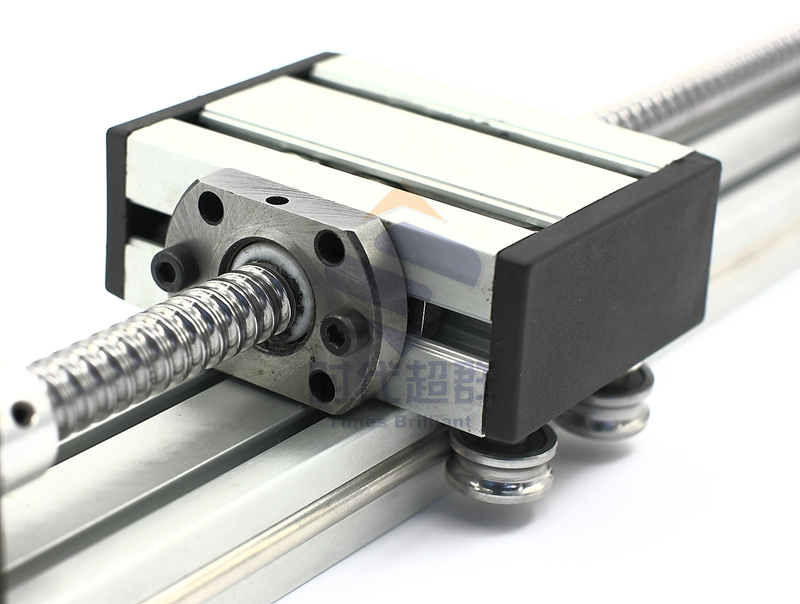

滾珠絲杠細節圖:精度更高
使用壽命更長

電機與聯軸器:

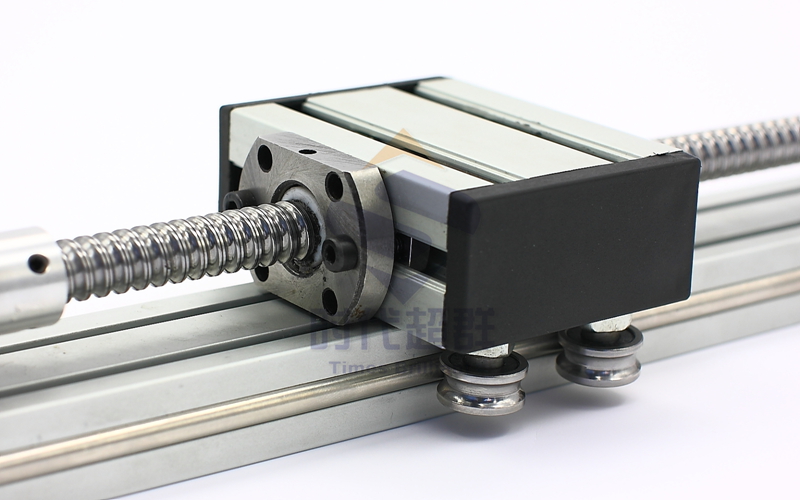

滑臺特寫:



圖紙電機為42HBS48BL4-TF7兩相混合式步進電機,機身高48MM,扭矩0.5N.m,電流1.7A,軸徑Φ5MM,銑扁,軸長24mm,線長350MM,廣泛適用范圍于激光、醫療、紡織、安防等行業。
可搭配驅動器(推薦兩款可安裝在電機背部,超級省空間的驅動器)

ZD-M42兩相步進電機驅動模塊高集成度,高可靠性;接口采用超高速光耦隔離,抗高頻干擾能力強;安裝在電機背面,減少占用空間;****輸入電壓:DC32V(峰值);整步、二細分、四細分、十六細分可調;過熱自動關斷輸出保護;輸出電流可選:0A-1.8A;自動半流鎖定;支持脫機、使能、鎖定等功能;可搭配42以下兩相步進電機。
ZD-2HD330性能兩相步進電機驅動器具有高集成度、高可靠性;接口采用高速光耦隔離;****輸出電流3A;****輸入電壓:DC
32V(峰值);內部每秒0-10K脈沖,實現簡單控制;適用于42、57系列步進電機;整步、2、4、8、16、32、64、128細分可選;短路、過流、過熱保護功能自動保護;自動半流鎖定,減少待機發熱;支持脫機、使能、鎖定等功能。 聯系方式:QQ:467102884
