垂直載重一百公斤,由于負載重量很大。還是垂直在受力,我們建議選用絲桿的傳動方式(非常省力的傳動方式)下面介紹一款水平載重300KG,垂直在中100KG的滾珠絲桿重型導軌滑臺:

時代超群HBX系列雙線型重型滑臺導軌滑塊為150mm*155mm含四個導軌滑塊,水平****載重300KG,垂直載重100KG,定位精度0.03MM,可以做到有效行程2米以內。規格:1605、1610、2020、2010 1605是指滾珠絲杠直徑16,05是指螺距,螺距就是電機360度(也就是一圈)走的毫米


臺模組一直以來都為自動化發展帶來了巨大的機遇,因而使用時要注意維護好設備。時代超群導軌系列:滑輪式滾珠滑臺DBX系列,滑輪式梯形滑臺DTX系列,線軌滾珠滑臺CBX系列,雙線軌滾珠滑臺HBX系列,光軸梯形絲杠滑臺ETX系列,光軸滾珠絲杠滑臺EBX系列,同步帶導軌滑臺系列。 1、精密、堅固 2、可單軸使用 3、可用于多軸組合 4、可模組化應用 5、結構簡潔,可節省機械設計空間 6、具有多種安裝與連接方式和附件可供設計選擇 7、可搭配多種馬達與馬達控制調節器 8、可多點定位與多段控制 9、選用合適的附件,可提高組裝效率 10、滿足設計上不同的精度要求 客戶要求帶動一百公斤的物體做垂直上下運動,導軌選擇完了,如何選擇電機呢。首先要確定好客戶想要的速度,客戶要求,五分鐘行駛有效行程為1500MM,那么,1分鐘的話就要走300MM,絲桿導程為5mm的話,電機一分鐘就要走60圈,那么這種速度我們選擇步進電機就可以了。我們選擇86系列電機就可以了,由于客戶是垂直使用,負載又大,所以電機一定要加剎車的。也不斷電的時候,電機沒有自鎖能力,負載很容易就掉下來了,下面推薦兩款剎車電機:

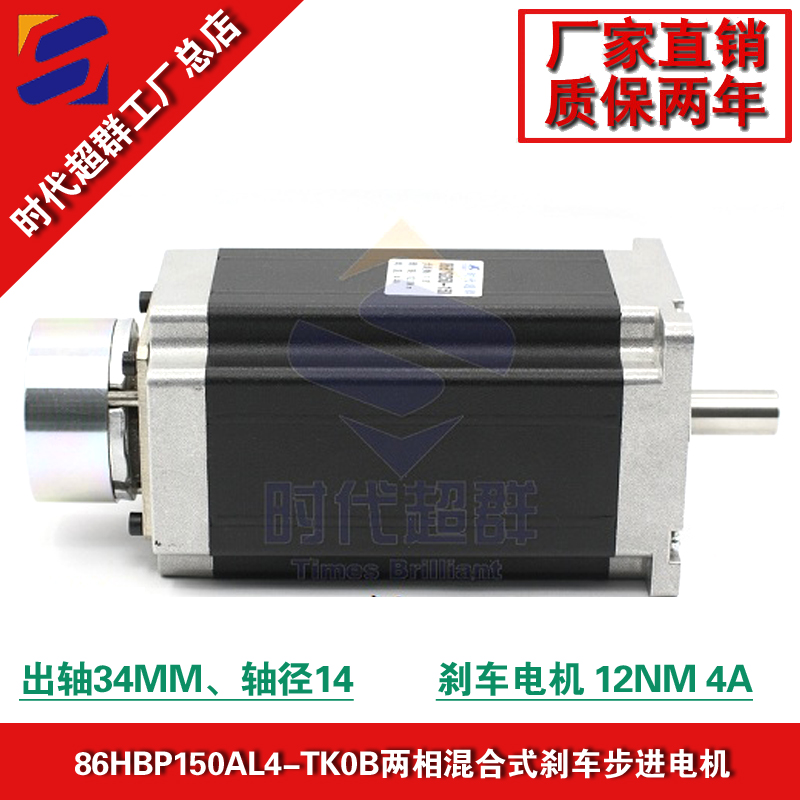

步進電機使用剎車的條件。 1.使用環境不穩定 2.經常的突然斷電,可使電機,斷電后,立即停止工作。效率高,避免的損失。 86HBP150AL4-TK0B該電機采用世界上****型的永磁式剎車,比普通的彈簧式的優點為噪聲小,反映快,壽命長,發熱小,耗電低諸多優點
該制動力借助于一個永磁體(Brake-BKE) 產生。
對于所有制動器,必須連接一個DC24V電壓,以形成氣隙。集成制動器通過插塞式連接實現在惡劣環境條件下的運行(IP54),并且能夠進行快速、無缺陷的連接。 這種帶剎車的電機廣泛用于半導體設備,邦定機,包裝機械,紡織機械,數控機床,生物分析檢測儀器,各種工作站,光學檢測設備,激光調焦設備,拉錐機,汽車檢測等設備。 聯系方式:QQ:467102884
