四相混合式步進電機一般由兩相驅動器來驅動,因此,連接時可以采用串聯接法或并聯接法將四相驅動器接成兩相使用。

上圖為時代超群供應的混合式兩相步進電機60HBN58AL8-TF0兩相混合式步進電機
步距角1.8°,扭矩2.4N.m,電流3A,機身高58MM,軸徑Φ8MM,銑扁,出軸長21mm,八線,采用永磁硅鋼片造,低碳環護,力矩,與其他品牌步進電機相比具有定位精度高,輸出力矩高,響應頻率高,運行噪音低,動態特性好等特點及優勢。廣泛適用于激光切割機、測試設備、試驗設備、激光焊接機、激光打標機、治具。配套驅動器ZD-2HD542是我公司采用自主研發的高性價比的細分驅動器,特別適合大批量低成本用途,同時具有優越的性能。動器低價格,高速力矩大;供電電壓可達50V;輸出電流峰值可達4.2A(均值3.0A);三態電流控制技術電機發熱低;靜止電流自動減半0.4S
減小為60%;可驅動4,6,8
線兩相步進電機;光隔離差分信號輸入,脈沖****響應頻率****可達200KHz;細分精度128可選;外形尺寸小巧;電流設定方便,八檔可選;4 位撥碼,共15
檔細分;具有過壓、短路等保護功能;雙極恒流PWM 驅動輸出。

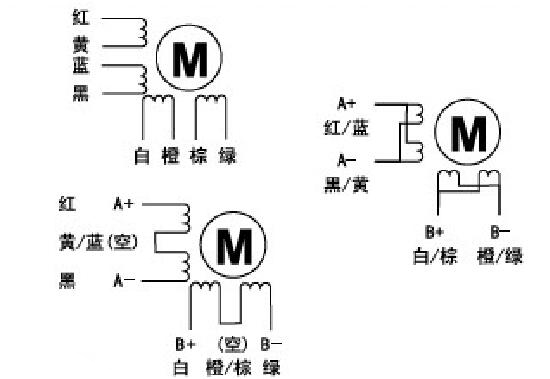

紅=A+ 黃=A- 藍=B+
黑=B- 白=C+
橙=C- 棕=D+
綠=D-
串聯接法一般在電機轉速較慢的場合使用,此時需要的驅動器輸出電流為電機相電流的0.7倍,因而電機發熱小;并聯接法一般在電機轉速較高的場合使用(又稱高速接法),所需要的驅動器輸出電流為電機相電流的1.4倍,因而電機發熱較大。 聯系方式:QQ:467102884
電話:13811070445(劉女士)
