時代代超群步進電機采用優質冷軋硅鋼片和耐高溫永磁體制造，采用業界先進的磁路設計方案，具有輸出轉矩大、溫升低、可靠性高的特點。具有良好的內部阻尼特性，運行平穩，無明顯振蕩區。 下面介紹一款輸出6NM的減速步進電機 2.4NM步進+1:3精密行星減速機

上圖重電機為混合式兩相步進電機57HBP112AL4-TF0三相混合式步進電機
步距角1.8°，扭矩2.4N.m，電流3A，機身高112MM，軸徑Φ8MM，銑扁，出軸長21mm，配套的減速機為時代超群生產的PL系列超高精密減速機，精度更高，回差****可到3弧分，可配步進電機，伺服電機，鍵槽式輸入，固定更牢固穩定，無間隙。

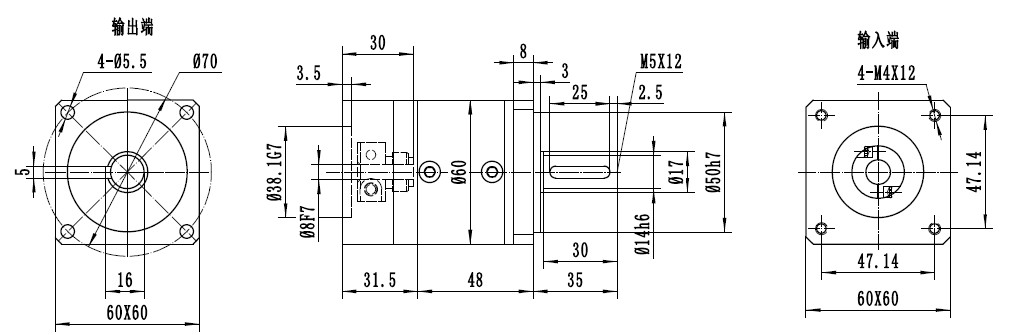

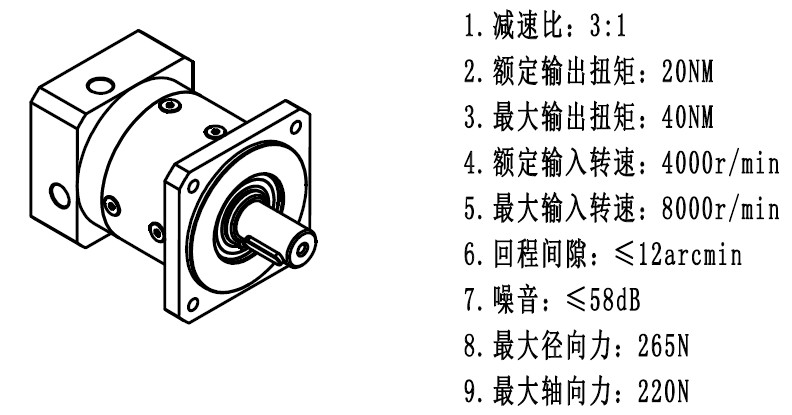

PL57N003S0精密行星減速機，減速比為1:3速比，2.4NM步進電機經過1:3減速湖輸出扭矩為2.4*3*85%效率=6.12NM＜此款減速的額定輸出扭矩20NM，具體參數如下
以上減速步進電機配套驅動ZD-2HD542是時代超群采用自主研發的高性價比的細分驅動器，特別適合大批量低成本用途，同時具有優越的性能。由于采用了三態控制技術，比市面上大多數驅動器的電機噪音和電機發熱均有明顯改善。此驅動器的細分多達十五種，SW4
可設置靜止半流，極大地減小了電機發熱。具有更寬的電流和電壓。電機發熱和噪音也明顯改善，高速性能也較大提升，驅動器的尺寸也較小，和市面上的驅動器相比，****競爭力和吸引力。 ZD-2HD542兩相步進電機驅動器低價格，高速力矩大;供電電壓可達50V;輸出電流峰值可達4.2A（均值3.0A）;三態電流控制技術電機發熱低;靜止電流自動減半0.4S
減小為60%;可驅動4，6，8
線兩相步進電機;光隔離差分信號輸入，脈沖****響應頻率****可達200KHz;細分精度128可選;外形尺寸小巧;電流設定方便，八檔可選;4 位撥碼，共15
檔細分;具有過壓、短路等保護功能；雙極恒流PWM 驅動輸出。 聯系方式：QQ:467102884
電話：13811070445（劉女士）
