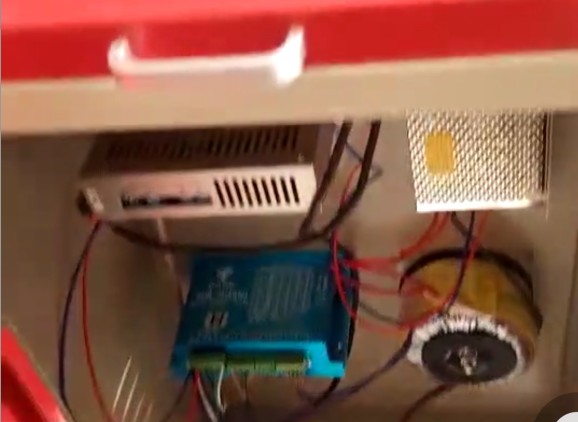

上圖為客戶定制的一套控制器系統，設備重選用了時代超群重型導軌，5NM閉環步進電機，60V變壓器給驅動供電，24V開關電源給控制器CM35D供電。我公司提供控制器編程。電機，驅動器接線等服務。只要客戶把自己設備想實現的功能高速技術人員，技術人員就會根據客戶的需求把所需要的運控設備集成到配電箱中，客戶只要插上電源，按下按鈕，即可輕松工作。下面介紹一下這款設備中使用的產品
86系列全數字閉環高速恒扭矩伺服步進套裝 編碼器電機86EBP111ALC-TK0靜轉矩5Nm，編碼器1000P。編碼器線長和電機線長為2m。電流范圍0~6A.
配套驅動器ZDM-2HA860新一代DSP 數字式步進伺服驅動器，采用先進的矢量型閉環控制技術，****克服傳統開環步進電機丟步的問題，并且顯著提高步進電機的高速性能、降低電機的發熱程度和減小電機的振動，進一步的提升設備的工作速度和精度，降低設備的能耗。此外，在電機出現連續過載時，驅動器會輸出報警信號，具有與交流伺服系統同樣的可靠性。適配的電機安裝尺寸與傳統的 42、57 或60 系列步進電機完全兼容，傳統開環步進驅動方案可以做到無縫升級，并且成本相對于傳統交流伺服系統的來講具有極高的成本優勢。器適合于各種中小型自動化設備和儀器，例如：自動鎖螺絲機、線束加工機、自動打孔機、高速繪圖儀以及一些自動化裝配設備等。在要求噪音小、運行平穩、高速度響應的設備中應用效果特佳。
配套控制器CM30D-10是為公司生產的面板型運動控制器（數控系統）采用高性能32位CPU，驅動裝置采用細分步進電機或交流伺服電機，配備液晶顯示器，全封閉觸摸式操作鍵盤。該系統具有可靠性高，精度高，噪音小，操作方便等特點。
成功應用于以下產品：
數控鉆床系統、數控車床系統、數控銑床系統、數控磨床系統。 裁剪機控制系統、切割機控制系統、焊接控制系統、點膠機控制系統、送料控制系統。 位移臺、一維控制平臺、二維控制平臺。 螺紋機控制系統、鎖螺絲機控制系統。 噴涂生產線控制系統、裝配生產線控制系統、記米器控制系統。
環形變壓器的特點： 環形變壓器的鐵心是用優質冷軋硅鋼片（片厚一般為0.35mm以下），無縫地卷制而成，這就使得它的鐵心性能優于傳統的疊片式鐵心。環形變壓器的線圈均勻地繞在鐵心上，線圈產生的磁力線方向與鐵心磁路幾乎完全重合，與疊片式相比激磁能量和鐵心損耗將減小25%，由此帶來了下述一系列的優點。

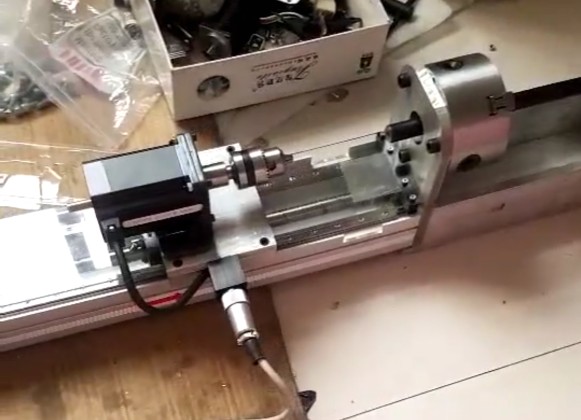

配套時代超群HBX系列雙線型重型滑臺導軌滑塊為150mm*155mm含四個導軌滑塊，水平****載重300KG，垂直載重100KG,定位精度0.03MM，可以做到有效行程2米以內。規格：1605、1610、2020、2010 1605是指滾珠絲杠直徑16，05是指螺距，螺距就是電機360度（也就是一圈）走的毫米
