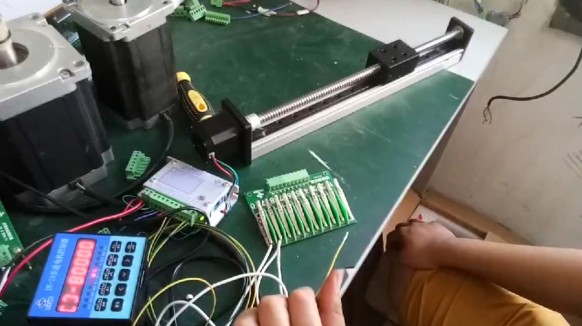

上圖套裝是模擬自動門運行的一個簡易控制器系統。控制器給驅動器發送脈沖信號，驅動器帶動電機做角位移，從而帶動導軌滑臺做相應運動，控制器外接限位開關，檢測到信號后。可以讓電機反轉，從而做反向運行，下面具體介紹一下途中用的產品
42HBS48BL4-TF7兩相混合式步進電機，機身高48MM，扭矩0.5N.m，電流1.7A，軸徑Φ5MM，銑扁，軸長24mm，線長350MM，CBX系列線性滾珠絲杠直線導軌滑臺水平載重30kg，垂直載重10kg,定位精度0.03MM，例如上圖CBX1204-300,有效行程300mm，絲杠規格為1204滾珠絲杠，即12mm直徑，4mm導程，有效行程可做到1500mm，可做成1605、1610規格的滾珠絲杠，可配42/57步進電機、無刷電機，60閉環伺服電機等。
配套驅動ZD-2HD430高集成度高可靠性;接口采用超高速光耦隔離;****輸入電壓：DC 42V(峰值);短路、過流、過熱保護功能;****輸出電流3A;整步、二細分、四細分、八細分、十六細分可調;輸出電流連續可調;短路、過流、過熱保護功能自動保護
DY-IS可控制軸數為單軸；可編程（可實現各種復雜運行：定位控制和非定位控制）；****輸出頻率40KHz，特別適合控制細分驅動器；輸出頻率分辨率1Hz；編程**** 99 條；8 位數碼管顯示，手動/自動狀態顯示、運行/停止、狀態顯示、步數/計數值/程序顯示、編輯程序，參數顯示、輸入/輸出狀態顯示、CP 脈沖和方向顯示；有自動運行功能、手動運行功能、參數設定功能、程序編輯功能、回零點功能：可雙向自動回到零點；編程指令共 14 條指令。 成功應用于以下產品： 數控鉆床系統、數控車床系統、數控銑床系統、數控磨床系統。 裁剪機控制系統、切割機控制系統、焊接控制系統、點膠機控制系統、送料控制系統。 位移臺、一維控制平臺、二維控制平臺。 螺紋機控制系統、鎖螺絲機控制系統。 噴涂生產線控制系統、裝配生產線控制系統、記米器控制系統。 此款控制器如何進行簡單的速度和位移操作：
聯系方式：QQ:467102884 電話：13811070445（劉女士）
