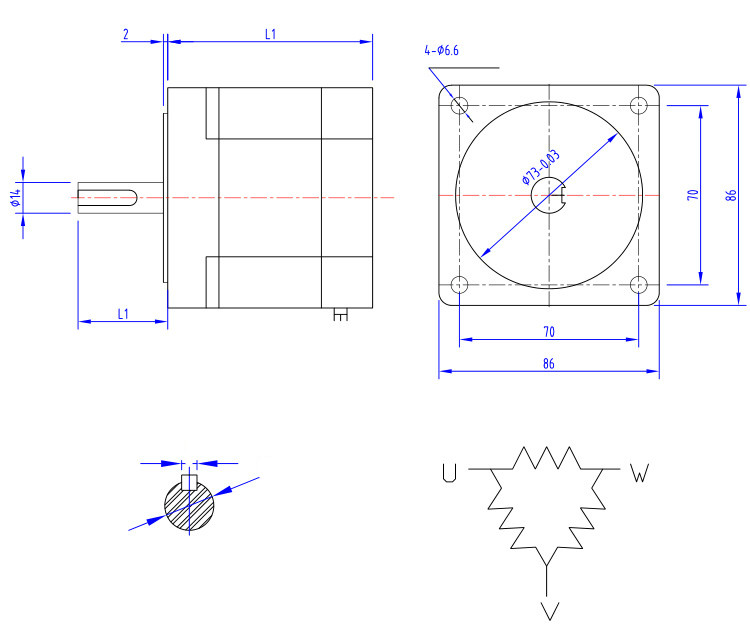

三相步進電機220V交流供電8Nm，高轉速，配套驅動器2254 86電機尺寸圖： 8Nm電機參數：220VAC高壓；步距角1.2°；靜扭矩8NM；額定電流4A；止口73；孔距69.6 ；出軸長30；軸徑14；鍵5；機身長150mm。

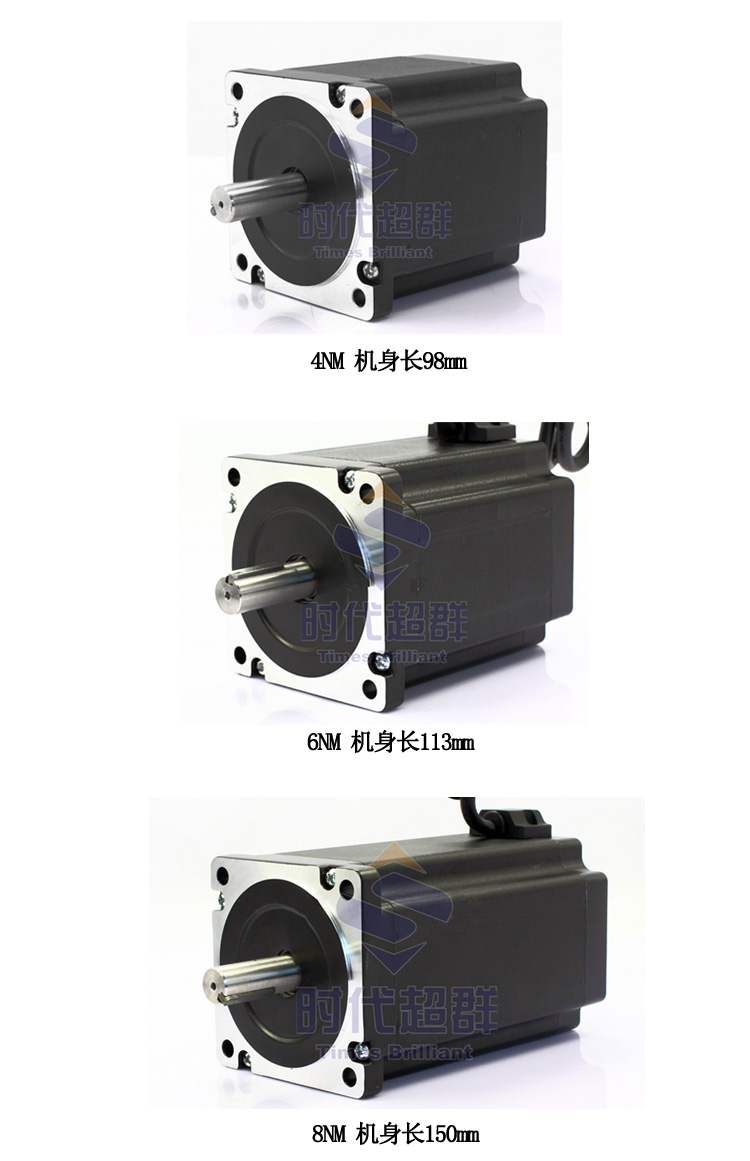

相關電機展示：

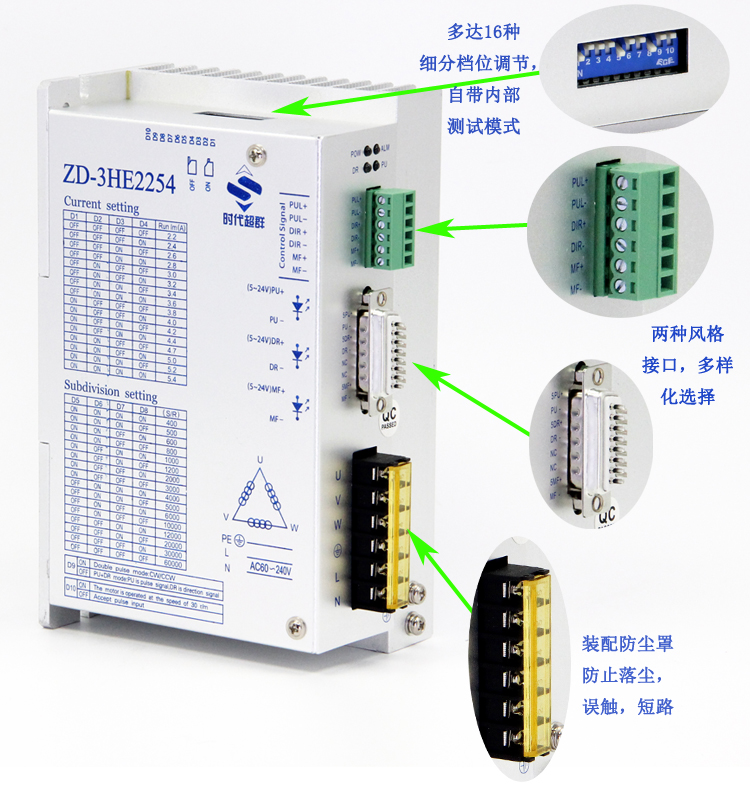

配套的驅動器： 產品特點ZD-3HE2254 高性能、低價格 設有 32 檔細分，****分辨率 60000 步 / 轉 ****反應頻率可達 500Kpps 步進脈沖停止超過 0.5s 時，線圈電流自動減到設定電流的一半 ****抗干擾，光電隔離信號輸入 / 輸出 驅動電流 2.2A 到 6.5A 分 16 檔可調 220V 電源輸入，電壓范圍：AC60V-260V 相位記憶功能

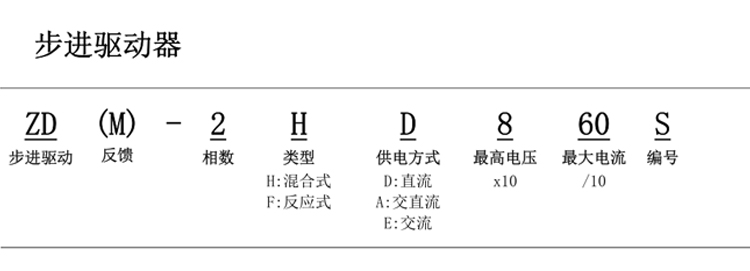

 產品命明規則
110-130步進電機推薦
130步進電機及配套驅動器套裝
| 電機電流(A)
| 電機扭矩(N.m)
| 機身長度(L)
| 130HCY180AL3S-TK0配ZD-3HE2270M
| 6.8A
| 24N.m | 180mm
| 130HCY220AL3S-TK0配ZD-3HE2270M
| 6.8A
| 28N.m
| 220mm
| 130HCY250AL3S-TK0配ZD-3HE2270M
| 6.8A
| 35N.m | 250mm
| 130HCY285AL3S-TK0配ZD-3HE2270M
| 6.8A
| 50N.m
| 285mm | -
| -
| -
| -
| 110步進電機及配套驅動器套裝
| 電機電流(A)
| 電機扭矩(N.m)
| 機身長度(L)
| 110HCY137AL3S-TK0配ZD-3HE2254
| 4.3A
| 8N.m
| 137mm
| 110HCY160AL3S-TK0配ZD-3HE2254
| 5.8A
| 12N.m
| 160mm
| 110HCY185AL3S-TK0配ZD-3HE2254
| 6A
| 16N.m
| 185mm
| 110HCY220AL3S-TK0配ZD-3HE2270M
| 6.8A
| 20N.m
| 220mm
| 110HCY230AL3S-TK0配ZD-3HE2270M
| 6.8A
| 22N.m
| 230mm
|

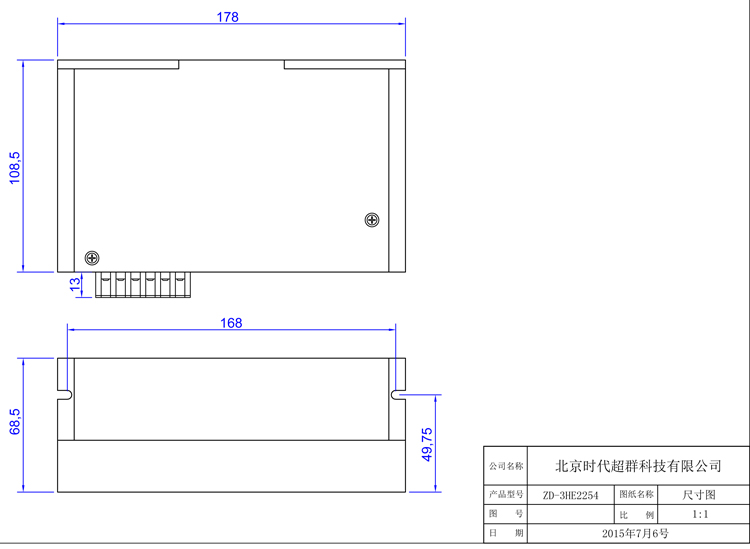

驅動器尺寸圖：
常用控制器：
點擊圖片產看詳細信息 “產片參數 控制系統主要由以下幾部分組成： 技術指標 最小數據單位：0.001mm ****數據尺寸：±99999.999mm 快速運動限速：9000mm/min（當脈沖當量為 0.001mm 時） ****加工速度限速：9000mm/min（當脈沖當量為 0.001mm 時） ****脈沖輸出頻率：150KHz 控制軸數：1-4 軸（X,Y,Z,C） 聯動軸數：X,Y,Z,C 軸可做直線插補，X,Y 可做圓弧插補 電子齒輪：分子:1-99999,分母：1-99999 系統主要功能：自動、手動、程序、參數、自檢、設置等
“主要功能 自動：自動運行、空運行、單步運行 手動：電機正反轉、回程序零、回機械零、輸出控制 程序：程序的編輯、讀入、刪除、保存 參數：系統參數、系統自檢、IO 設置、用戶及廠商密碼管理等 外部手動：控制電機正反轉、啟動、暫停、報警、急停等 指令豐富：25 條控制指令 USB：可以直接用 USB 線對系統進行供電，方便開機畫面及程序的傳輸，學習與操作 隔離 IO 口：帶有與系統隔離的輸入輸出口，輸出口能力****可到 1A 背面直接出端子接口：減少轉接板，背面端子可以直接接線，清晰方便并且節省成本
“接線圖 信號接線
聯系方式：張經理 QQ：787955870 手機：18010008016 郵箱：15210337990@163.com
