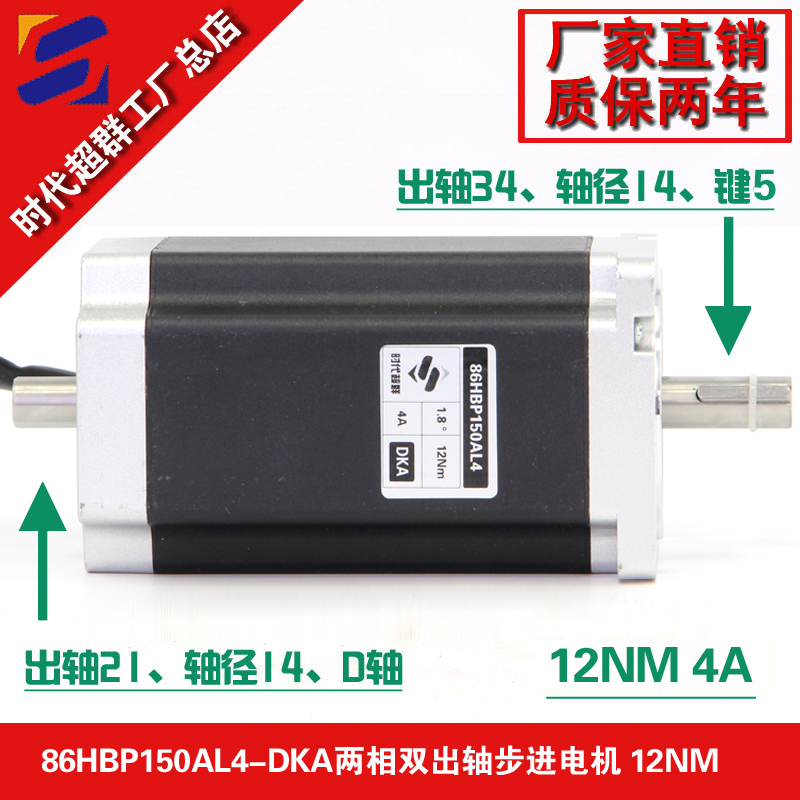

上圖為時代超群86HBP150AL4-DKA兩相混合式步進電機，電機采用優質冷軋硅鋼片和耐高溫永磁體制造，采用業界先進的磁路設計方案，具有輸出轉矩大、溫升低、可靠性高的特點。具有良好的內部阻尼特性，運行平穩，無明顯振蕩區。步距角1.8°，扭矩12N.m，電流4A，機身高150MM，軸徑Φ14MM，前出軸長34MM，后出軸長21MM。  ZD-HA1072M 是基于DSP 控制的兩相步進電機驅動器。它是將先進的DSP 控制芯片和獨特的控制電路結合一起所構成的新一代全數字步進電機驅動器。驅動電壓為AC40-100V，DC60-140V，適配電流在7.2A 以下、外徑57-110mm 的各種型號的兩相混合式步進電機。該驅動器內部采用類似伺服控制原理的電路，此電路可以使電機運行平穩，幾乎沒有震動和噪音。定位精度****可達40000 脈沖/ 轉。該產品廣泛應用于雕刻機、中型數控機床、電腦繡花機、包裝機械等分辨率較高的大、中型數控設備上。
· 高性能、低價格 · 設有16 檔等角度恒力矩細分，****分辨率40000 脈沖/ 轉 · ****反應頻率可達500Kpps · 步進脈沖停止超過100ms 時，線圈電流自動減到設定電流的一半 · 光電隔離信號輸入/ 輸出 · 驅動電流3.0A/ 相到7.2A/ 相分8 檔可調 · 單電源輸入，電壓范圍：AC40-100V DC60-140V · 掉電相位記憶功能（設備由于意外或人為原因掉電、關電，系統自動記憶相位）
· I/O 信號, 所有輸入信號均通過光電隔離，信號電平5 ～ 24V電平兼容 · 脈沖平滑功能，使電機低速運行更平穩，平滑等級可設定 · 電機電感量可調，發揮步進電機****效能
此款驅動器DSP控制器芯片和控制電路結合所構成新一代數字驅動器，電壓為交流AC24-100V，電流7A，設有16檔細分 定位精度****位每分鐘40000脈沖/轉，有斷電相位記憶功能，驅動器可以針對不同電機調節電感量 讓電機效果發揮達到****化 適合：中，低轉速 高性能 低價格 低振動 低噪音 步進脈沖停止超過100MS時，線圈電流自動減到設定電流的一半。細分可以定制設定。搭配12NM的步進電機比一般的驅動器，效果提升更好 ，輸出力矩更大，性能更穩定。 注意事項： 1，建議選用AC50-80交流電壓 2，由于驅動器信號電壓為DC5-24V 兼容，客戶信號電源電壓只要在此范圍內，不需要串接電阻。 3，針對特殊客戶，特殊轉速，進行驅動器內部參數調節。 4，此驅動器只為他人公司做低壓設備，低價格，高性能 提供配套選型的****。屬于低壓配套****品質。
