上圖為CBX系列線性滾珠絲杠直線導軌滑臺水平載重30kg，垂直載重10kg,定位精度0.03MM，上圖為CBX1605-600,有效行程600mm，絲杠規格為1605滾珠絲杠，即16mm直徑，5mm導程，有效行程可做到1500mm，也可做成1204、1610規格的滾珠絲杠，可配42/57步進電機、無刷電機，60閉環伺服電機等。

搭配的是57雙出軸步進電機

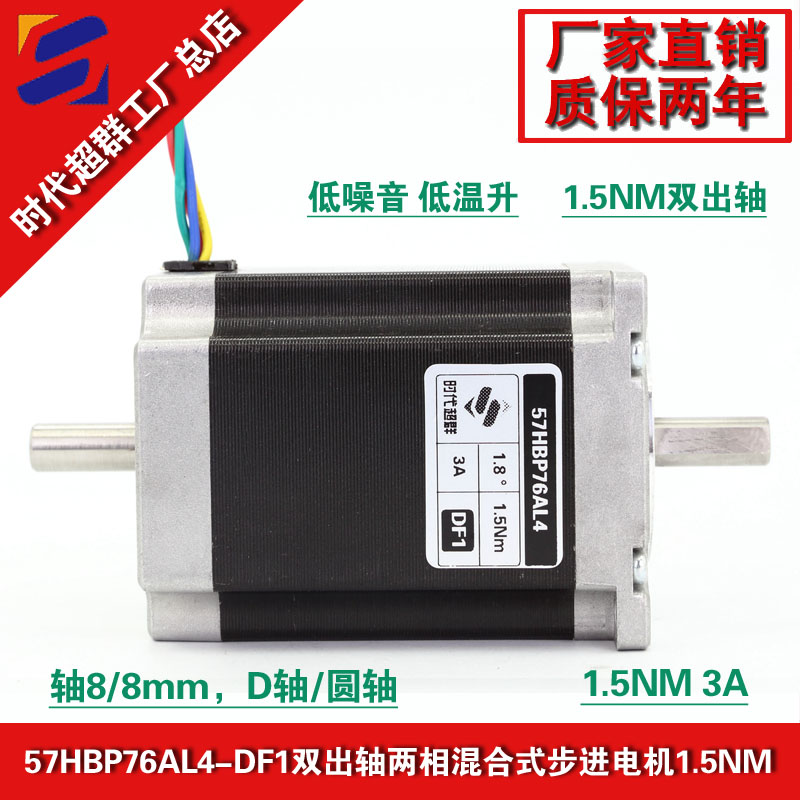

57HBP76AL4-DF0兩相步進電機雙軸1.8°，1.5NM 3A  止口38 孔距47 出軸長21/20 軸徑8/8 扁/圓(軸6.35也可以做)，此款電機結構簡單、可靠性高、經濟耐用；適配各類兩相步進電機驅動器。

搭配時代超群CBX線性導軌高速大力矩、低噪音；可靠性強,溫升小、運行平穩，雙出軸設計可以用加裝手輪，也有客戶自己加裝編碼器用于位置反饋。

ZD-2HD542是我公司采用自主研發的高性價比的細分驅動器，特別適合大批量低成本用途，同時具有優越的性能。由于采用了三態控制技術，比市面上大多數驅動器的電機噪音和電機發熱均有明顯改善。此驅動器的細分多達十五種，SW4 可設置靜止半流，極大地減小了電機發熱。具有更寬的電流和電壓。電機發熱和噪音也明顯改善，高速性能也較大提升，驅動器的尺寸也較小，和市面上的驅動器相比，****競爭力和吸引力。

ZD-2HD542兩相步進電機驅動器低價格，高速力矩大;供電電壓可達50V;輸出電流峰值可達4.2A（均值3.0A）;三態電流控制技術電機發熱低;靜止電流自動減半0.4S 減小為60%;可驅動4，6，8 線兩相步進電機;光隔離差分信號輸入，脈沖****響應頻率****可達200KHz;細分精度128可選;外形尺寸小巧;電流設定方便，八檔可選;4 位撥碼，共15 檔細分;具有過壓、短路等保護功能；雙極恒流PWM 驅動輸出。

聯系方式：QQ:467102884  電話：13811070445（劉女士）
