57BL95S15-230TF9B是額定電壓24V 額定功率150W 額定轉速3000轉 額定扭矩0.5Nm 額定電流8.7A 的直流無刷電機，此款電機配備2nm剎車，其軸徑和法蘭的可根據客戶要求定制。聯系方式：QQ:467102884 電話：13811070445（劉女士）
型號 | 電壓
V | 額定功率
W
| 額定轉矩
N.M | 額定轉速
rpm | 空載轉速
rpm | 額定電流
A | 空載電流
A
| 級對數 | 57BL55S02-212TF9
| 24
| 22
| 0.175
| 1200
| 2000
| 1.4
| 0.2
| 4
| 57BL55S06-230TF9
| 24 | 60 | 0.18
| 3000
| 4800
| 3.3 | 0.3 | 2 | 57BL75S10-225TF9
| 24
| 100 | 0.38
| 2500
| 3500
| 5.9
| 0.8
| 4 | 57BL75S10-230TF9
| 24
| 100 | 0.32
| 3000
| 4500
| 5.9
| 0.8
| 2 | 57BL95S06-210TF9
| 24 | 60 | 0.6
| 1000
| 2000 | 3.6
| 0.4 | 4 | 57BL95S15-230TF9
| 24
| 150
| 0.5
| 3000
| 4500
| 8.7
| 0.8
| 2
| 57BL95S15-230TF9B
| 24 | 150 | 0.5 | 3000 | 4500 | 8.7 | 0.8 | 2 | 57BL115S18-230TF9
| 24 | 180 | 0.57 | 3000
| 4500
| 10.7 | 1.1 | 2 | 57BL115S21-230TF9
| 24 | 210 | 0.7 | 3000 | 5000 | 13 | 1.3 | 4 | 57BL75S10-336TF9
| 36
| 100 | 0.265 | 3600 | 4600 | 3.8 | 0.4 | 2 | 57BL95S15-336TF9
| 36
| 150
| 0.4
| 3600
| 4700
| 5.7
| 0.5 | 2 | 57BL115S30-3150
| 310
| 300 | 0.57 | 5000 | 6200 | 1.3 | 0.2 | 2
|

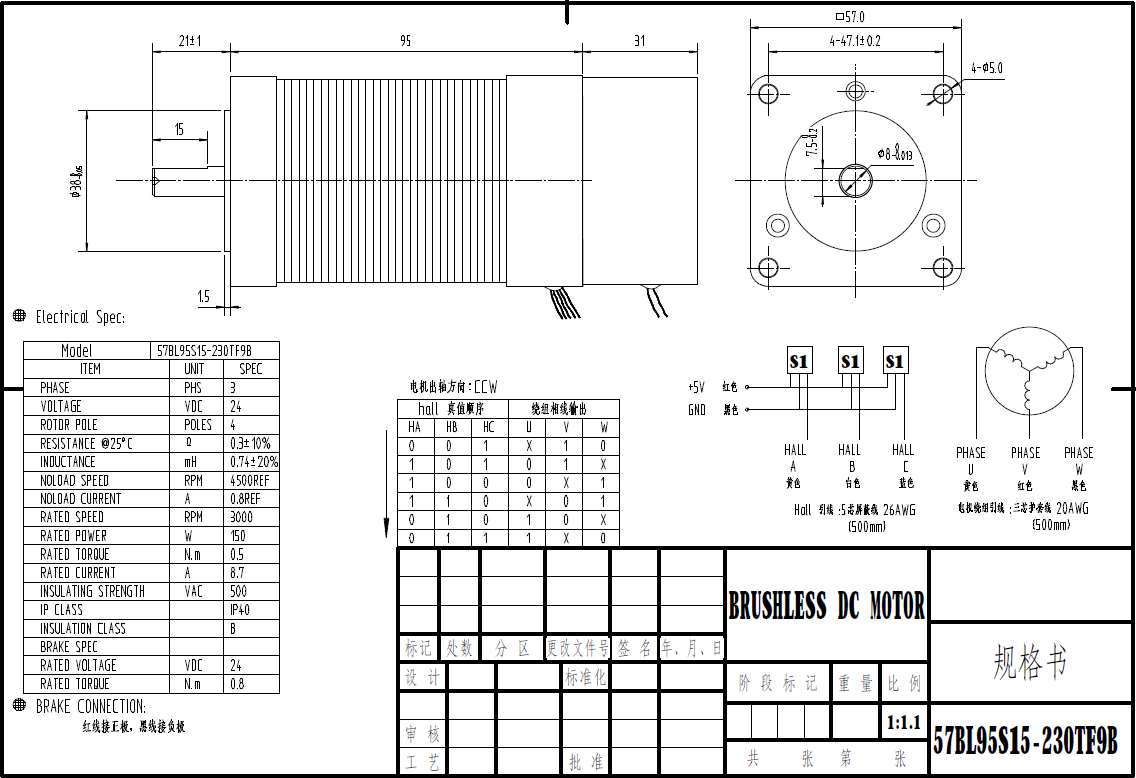

L=95mm 帶剎車器機身長增加31MM D軸
適用范圍主要分為三種： 持續負載應用：主要是需要一定轉速但是對轉速精度要求不高的領域，比如風扇、抽水機、吹風機等一類的應用。 可變負載應用：主要是轉速需要在某個范圍內變化的應用，對電機轉速特性和動態響應時間特性有更高的需求。如家用器具中的、甩干機和壓縮機就是很好的例子，汽車工業領域中的油泵控制、電控制器、發動機控制等。
配套PX系列行星減速機PX57N010S0為例減速比為1:10，輸出扭矩為0.5nm*10*80%=4nm＜減速機輸出轉矩15NM，所以****輸出也就4NM，輸入轉速為3000rpm/10=300轉，回程間隙≤20，可配57系列無刷電機使用。
配套驅動器ZM-6508是時代超群基于****BiCD工藝集成電路開發的高性能直流無刷控制器(驅動器)，具有體積小、發熱低、可靠性高、壽命長、易于使用等特點。 ZM-6508驅動器采用輸出限流方式，有效避免因啟動或負載加大時電流過大導致工作異常。實際使用時請根據電機參數設置輸出限流值。 產品特點： ·高集成度高可靠性無刷直流(BLDC)電機控制器 ·三相全橋，PWM斬波方式 ·閉環穩速，大負載時電機仍能保持轉速 ·純硬件設計，高速度，高抗干擾能力 ·周波限電流方式，保護更加精確快速 ·低發熱，大功率 ·欠電壓(≤13V)、過熱(＞150℃)自動保護 ·堵轉6秒自動保護 ·霍爾錯誤保護 ·輸出限流線性可調：1.5-8A ·支持內置電位器、外接電位器、模擬電壓和PWM調速 ·帶有使能功能 ·具有緩啟動功能，避免電流過沖，有效保護電機 聯系方式：QQ:467102884 電話：13811070445（劉女士）
