時代超群HBX系列雙線型重型滑臺導軌滑塊為150mm*155mm含四個導軌滑塊，水平****載重300KG，垂直載重100KG,定位精度0.03MM，可以做到有效行程2米以內。規格：1605、1610、2020、2010 1605是指滾珠絲杠直徑16，05是指螺距，螺距就是電機360度（也就是一圈）走的毫米 此款導軌可以加裝風琴罩，用于防塵，可以在惡劣的環境里使用。

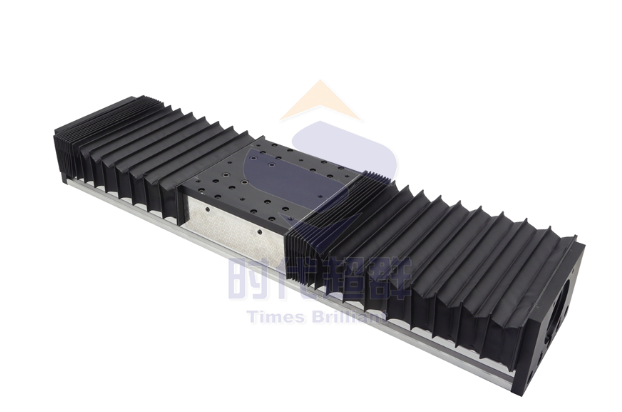

風琴防護罩全稱為柔性風琴式導軌防護罩，是機床防護罩的一種.風琴防護罩的形狀可以根據實際需要設計成各種樣式，尺寸可以根據實際需要制作，柔性風琴式防護罩，俗稱皮老虎。外用德國尼龍布，內加PVC板支撐，兩端裝載用于固定的金屬連接骨架或塑料連接骨架。此類護罩具有壓縮小、行程長等優點。可耐油，耐腐蝕，硬物沖撞不變形；并具有壽命長，密封好，行走平穩，堅固耐用等特點，給機床的使用帶來****效果。
產品特點
1. 此類護罩具有不怕腳踩、硬物沖撞不變形、壽命長、密封好和運行輕便等特點. 2. 該產品使用專用的材料，耐冷卻劑，防油、鐵屑. 3. 護罩具行程長和壓縮小的優點. 4. 護罩內沒有任何金屬零件，不用擔心護罩工作時會出現零件松動而給機器造成嚴重的破壞。 導軌尺寸圖：

此款導軌搭配套裝推薦：
86HCY98AL3S-TK0三相混合式步進電機采用優質冷軋硅鋼片和耐高溫永磁體制造，業界先進的磁路設計方案，具有輸出轉矩大、溫升低、可靠性高的特點。具有良好的內部阻尼特性，運行平穩，無明顯振蕩區。 步距角1.2°，扭矩4N.m，電流2.1A，機身高95MM，軸徑Φ14MM，鍵5，出軸長30mm，廣泛適用范圍于激光、醫療、紡織、安防等行業.
型號
| 相數
| 步距角
| 靜轉矩
(Nm) | 電流
(A) | 相電感
(mH)
| 相電阻
(Ω) | 轉子慣量 (kg.cm2) | 機身長L (mm) | 重量 (Kg) | 86HCY98AL3S-TK0
| 3 | 1.2° | 4 | 2.1 | 4.5
| 0.71 | 2.55 | 98
| 2.95
| 86HCY125AL3S-TK0
| 3 | 1.2° | 6
| 3.2 | 1.87
| 0.5 | 3.96 | 125 | 4.4 | 86HCY155AL3S-TK0
| 3 | 1.2° | 8 | 4 | 13.2
| 0.4 | 0.4 | 155 | 2 |

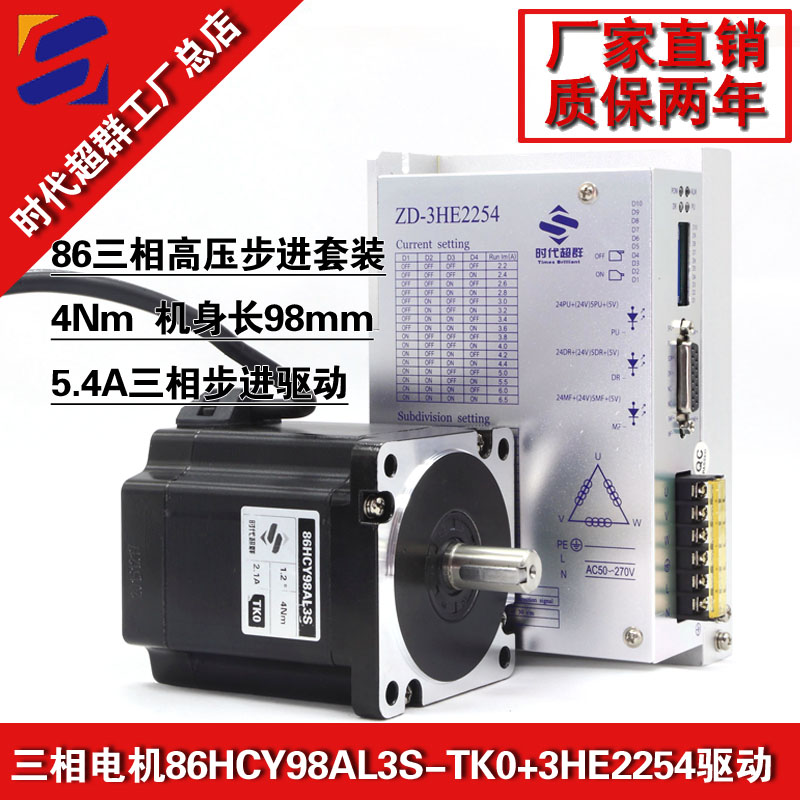

配套ZD-3HE2254三相步進電機驅動器高性能、低價格；設有32檔細分，****分辨率60000步/轉；****反應頻率可達500Kpps；步進脈沖停止超過0.5s時，線圈電流自動減到設定電流的一半；****抗干擾，光電隔離信號輸入/輸出；驅動電流2.2A到6.5A分16檔可調；220V電源輸入，電壓范圍：AC60V-260V；RS232串口通信 參數調節；相位記憶功能。
