80BL130S78-430TK9是我公司新推出了一款直流無刷電 48V 785W 3000轉，具體參數見下表，此款電機采用節能環保領域的驕子-釹鐵磁硼鋼，保證設備的良好性能。可用于抽油煙機、抽水機等家用器具，以及電控制器、發動機等汽車領域。應用范圍非常廣泛。
產品尺寸圖如下：
此款電機可搭配RV40蝸輪蝸桿減速機
蝸輪蝸桿減速機的主要特點是具有反向自鎖功能，可以有較大的減速比，輸入軸和輸出軸不在同一軸線上，也不在同一平面上。缺點是傳動效率不高，精度不高。搭配不需要很高精度的直流無刷電機再好不過。

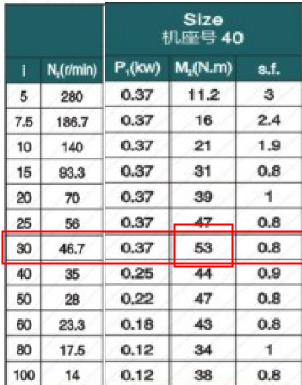

客戶選用了一款額定轉速3000轉，輸出扭矩2.5NM的無刷電機，這款電機搭配30速比蝸輪蝸桿，輸出轉速為3000/30=100轉每分鐘。 輸出扭矩=電機扭矩*減速比*效率＞實際需要的扭矩≤減速機能承受的額定扭矩 注意：好多人認為電機轉矩乘以減速比就是減速機輸出的轉矩了。其實這是個誤區。減速器有自身承受的額定輸出轉矩和****輸出轉矩。此款2.5N.M無刷電機，如果在配個30速比的蝸輪蝸桿減速機的話;按照上面說的 輸出轉矩就能達到75N.M了。沒有考慮到輸出效率和，電機能承受的的額定扭矩 額定輸出轉速100轉的時候輸出扭矩=2.5*30*60%=45nm＜53NM（減速機能承受的額定扭矩）所以，這么搭配的最終輸出扭矩為45NM。
配套驅動的選擇：
ZM-6625是我公司基于****BiCD工藝集成電路開發的高性能直流無刷控制器(驅動器)，具有體積小、發熱低、可靠性高、壽命長、易于使用等特點。 產品特點： 高集成度高可靠性無刷直流(BLDC)電機控制器 三相全橋，PWM斬波方式 速度補償，大負載時電機仍能保持轉速 純硬件設計，高速度，高抗干擾能力 周波限電流方式，保護更加精確快速 低發熱，大功率 應用極簡，接線靈活，內置動態再生發電釋放電路
上圖中各接口定義為：
本控制具有多重保護功能，在保護功能起作用后可采取正確方法解除保護！ 1.欠壓保護，驅動器供電電壓低于13V時驅動器進入保護狀態。解除此保護請先斷電，將電源電壓調高至18V后再通電。 2.過壓保護，驅動器供電電壓高于60V時驅動器進入保護狀態。解除此保護請先斷電，將電源電壓調低至50V后再通電。 3.堵轉保護，當電機堵轉6秒后驅動器會關斷輸出并進入保護狀態，此時應盡快將使能置低或關閉電源，待電機堵轉問題解決后再重新通電。 4.霍爾錯誤保護，驅動器檢測到霍爾錯誤后會關斷輸出并進入保護狀態，此時應盡快將使能置低或關閉電源，排除霍爾錯誤后再重新通電。 注意！為避免勿保護情況發生，在不需要電機轉動時，請將使能置低或將調速降至最小(電位器擰至****、模擬電壓降至0V，PWM降至0%)
聯系方式：QQ:467102884 電話：13811070445（劉女士）
