上圖為時代超群滾珠絲桿直線導軌為CBX0808-100梯形絲桿直線導軌,長度200mm,有效行程100mm,導程8mm,絲桿直徑8mm,水平載重20Kg,垂直載重8KG。此款導軌****特點性價比高,體積小巧。適配42或者57型電機。

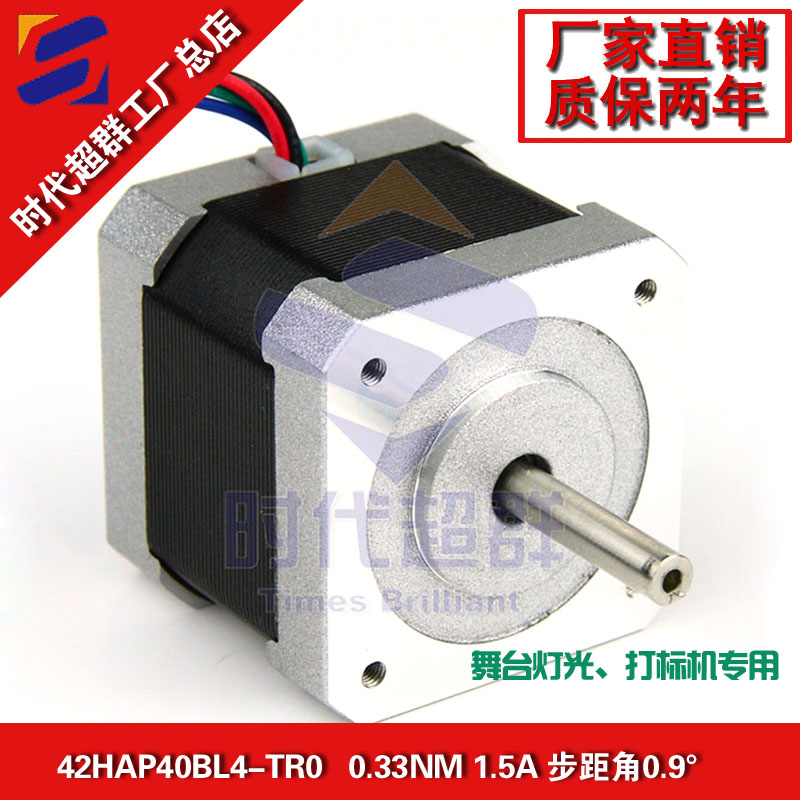

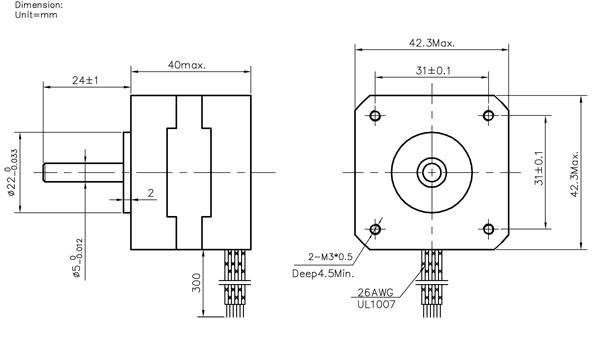

推薦電機:42HAP40BL4-TR0兩相混合式步進電機,機身高40MM,步距角0.9°,扭矩0.33N.m,電流1.5A,軸徑Φ5MM,圓軸,軸長24mm,可根據客戶要求定制,廣泛適用范圍于激光、醫療、紡織、安防等行業。
42兩相混合式步進電機系列參數表:型號
| 步距角
| 靜轉矩 Nm | 電壓VDC | 電流 A | 軸長 mm | 軸徑 mm | 重量 kg | 42HBS33BJ4-TR0 | 1.8 | 0.26 | 12-24VDC
| 0.4 | 25 | 5 | 0.2 | 42HBS33BJ4-TR4 | 1.8 | 0.26 | 12-24VDC
| 0.4 | 28 | 5 | 0.2 | 42HBS40BJ4-TR0 | 1.8 | 0.41 | 12-24VDC
| 0.45 | 22 | 5 | 0.26 | 42HBS48BJ4-TR0 | 1.8 | 0.43 | 12-24VDC
| 0.41 | 22 | 5 | 0.33 | 42HBP47BL4-DF0(雙出軸)
| 1.8
| 0.38
| 12-24VDC
| 1.2
| 27/22
| 5/5
| 0.37
| 42HBS48BL4-TF7 | 1.8 | 0.5 | 12-24VDC
| 1.7 | 16 | 8 | 0.27 | 42HBP60BL4-TF0 | 1.8 | 0.6 | 12-24VDC | 1.2 | 25 | 5 | 0.5 | 42HAP34BL4-TR0 | 0.9 | 0.22 | 12-24VDC | 1.33 | 16 | 5 | 0.22 | 42HAP40BL4-TR0 | 0.9 | 0.33 | 12-24VDC | 1.5 | 24 | 5 | 0.24 | 42HAP48BL4-TR0 | 0.9 | 0.44 | 12-24VDC | 1.5 | 24 | 5 | 0.36
|

配套模塊化驅動器ZD-M42S高集成度,高可靠性;接口采用超高速光耦 隔離,抗高頻干擾能力強;安裝在電機背面,減少占用空間;****輸入電壓:DC 32V(峰值);多種細分可選(1、1/2、1/4、1/8、1/16、1/32、1/64、1/128);過熱自動關斷輸出保護;輸出電流可選:0A-1.8A;自動半流鎖定;支持脫機、使能、鎖定等功能;可搭配42以下兩相步進電機,安裝再電機背部節省空間。
聯系方式:QQ:467102884 電話:13811070445(劉女士)
