80BL110S50-430TK9是時代超群主打80系列性價比高的一款無刷電機 額定功率500W 3000轉 輸出力矩可達1.59Nm，高轉速、低噪音，適用在有無極調速需求及小型自動化控制領域，常用于醫療設備，健身器材，電動車等…… 型號 | 額定電壓
V | 額定功率
W
| 額定轉矩
N.M | 額定轉速
rpm | 空載轉速
rpm | 額定電流
A | 空載電流
A
| 級對數 | 80BL100S40-430TK9
| 48
| 400
| 1.27
| 3000
| 4000
| 10.8
| 1.2
| 2
| 80BL100S40-445TK9
| 48 | 400 | 0.85
| 4500 | 6000 | 10.8 | 1.1 | 2 | 80BL110S50-430TK9
| 48
| 500 | 1.6
| 3000
| 4000
| 14.8
| 1.5
| 2 | 80BL110S50-445TK9
| 48
| 500 | 1.1 | 4500 | 6000 | 13.8 | 1.3 | 2 | 80BL145S55-445TK0
| 48 | 550 | 1.6 | 4500 | 6000 | 15 | 1.4 | 2 | 80BL110S55-3130TK9
| 310
| 550
| 1.75
| 3000
| 4800
| 2.4
| 0.3
| 2 | 80BL165S75-3130TK0
| 310
| 750
| 2.4
| 3000
| 4000
| 3.2
| 0.3
| 2 | 80BL165S55-3115TK0
| 310
| 550
| 3.5
| 1500
| 2100
| 2.4
| 0.3
| 2 | 80BL180S120-3140TK0
| 310
| 1200
| 3
| 4000 | 5000
| 3.2
| 0.3
| 2
|

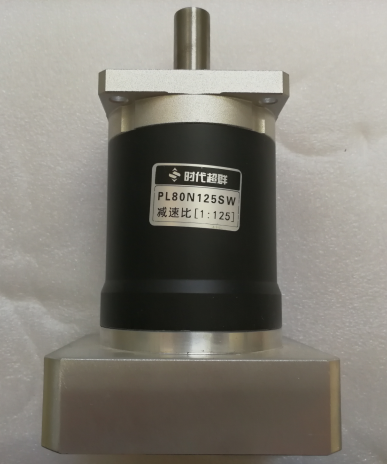

此款電機可配PL系列高精密行星減速機，精密行星減速機具有高剛性、高精度（單級可做到1分以內）、高傳動效率(單級在97%-98%)、高的扭矩/體積比、終身免維護等特點。多數是安裝在步進電機和伺服電機上，用來降低轉速，提升扭矩，匹配慣量。 要想輸出扭矩25轉左右，需要配多啊速比的減速機呢？ 3000/減速比=25左右，那么減速比應該是120速比左右，在考慮精密減速可以做到的速比有125速比，那么選一款125速比的減速機比較合適。

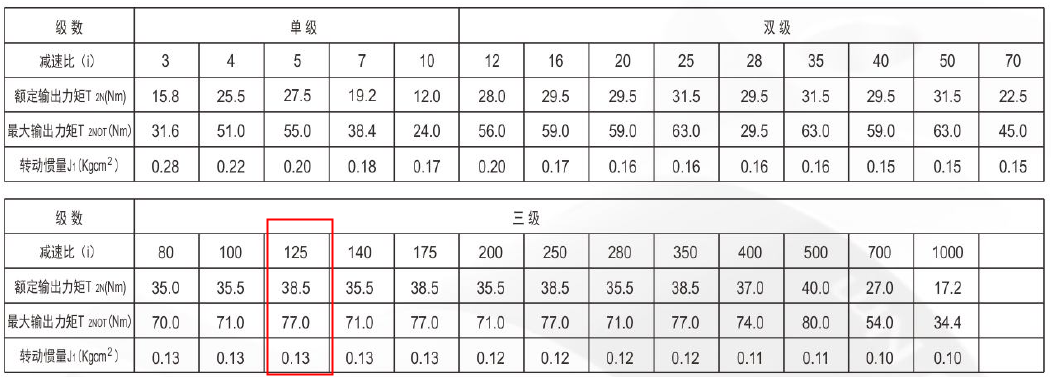

500W無刷電機配125速比減速機的輸出扭矩怎么算？ 輸出扭矩=電機扭矩*減速比*效率＞實際需要的扭矩≤減速機能承受的額定扭矩 注意：好多人認為電機轉矩乘以減速比就是減速機輸出的轉矩了。其實這是個誤區。減速器有自身承受的額定輸出轉矩和****輸出轉矩。此款1.6N.M無刷電機，如果在配個125速比的減速機的話;按照上面說的 輸出轉矩就能達到200N.M了。沒有考慮到輸出效率和電機能承受的的額定扭矩 額定輸出轉速24轉的時候輸出扭矩=1.6*128*95%=194nm大于38NM（減速機能承受的額定扭矩）所以，這么搭配的最終輸出扭矩為38NM。
配套驅動器ZM-6625是我公司基于****BiCD工藝集成電路開發的高性能直流無刷控制器(驅動器)，具有體積小、發熱低、可靠性高、壽命長、易于使用等特點。 產品特點： 高集成度高可靠性無刷直流(BLDC)電機控制器 三相全橋，PWM斬波方式 速度補償，大負載時電機仍能保持轉速 純硬件設計，高速度，高抗干擾能力 周波限電流方式，保護更加精確快速 低發熱，大功率 應用極簡，接線靈活，內置動態再生發電釋放電路
上圖中各接口定義為：
本控制具有多重保護功能，在保護功能起作用后可采取正確方法解除保護！ 1.欠壓保護，驅動器供電電壓低于13V時驅動器進入保護狀態。解除此保護請先斷電，將電源電壓調高至18V后再通電。 2.過壓保護，驅動器供電電壓高于60V時驅動器進入保護狀態。解除此保護請先斷電，將電源電壓調低至50V后再通電。 3.堵轉保護，當電機堵轉6秒后驅動器會關斷輸出并進入保護狀態，此時應盡快將使能置低或關閉電源，待電機堵轉問題解決后再重新通電。 4.霍爾錯誤保護，驅動器檢測到霍爾錯誤后會關斷輸出并進入保護狀態，此時應盡快將使能置低或關閉電源，排除霍爾錯誤后再重新通電。 注意！為避免勿保護情況發生，在不需要電機轉動時，請將使能置低或?qū)⒄{(diào)速降至最小(電位器擰至****、模擬電壓降至0V，PWM降至0%)
