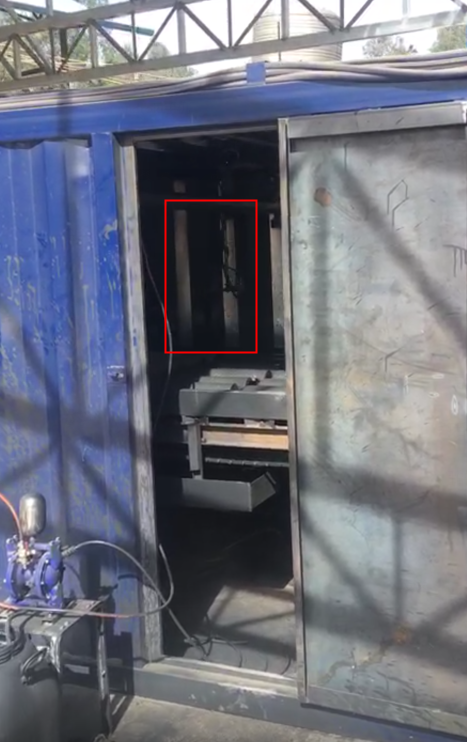

上圖是客戶反饋的自動噴漆房的噴漆設備用的60密閉同步帶導軌，配的是時代超群750W交流伺服電機驅動套裝。用于噴涂彩瓦

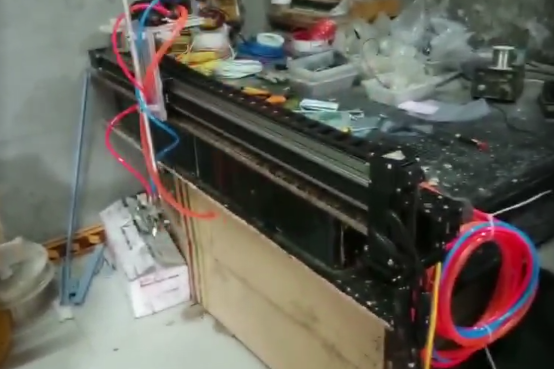

噴油設備采用同步帶導軌華泰；運行速度快，****可到3米/秒；有效行程大，最長可做到3米；具有高等級機械效率；摩擦系數小，噪音低，維護少。密閉的設計，有效防止臟東西進入。
客戶定制的DS60M125C系列密閉同步帶導，軌型材寬60MM,電機轉一圈移動125MM，有效形成為1500MM，配有80伺服鏈接片，水平載重50kg.垂直載重15KG。
搭配的是時代超群交流伺服電機80AEA07530-SH3。電機扭矩1.27NM,功率750W，轉速3000轉，法蘭寬80MM，編碼器線2500線，此電機體積小，重量輕，出力大，響應快，速度高，轉動平滑，力矩穩定。
配套的DM系列高性能伺服電機驅動器采用雙成PCB制版性能更穩定，數碼管實時顯示轉速，按鍵可隨時更改驅動參數；電路板表面噴涂厚層三防漆，防塵、防潮、防靜電，抵制惡劣環境，驅動器內部采用井TI芯片、原裝井口紅寶石電解電容電源濾波、美國仙童原裝大功率IPM模塊。****高品質保證。 配套控制器推薦
MC36L可編程自動化控制器是全新開發的單軸，雙軸，三軸，四軸4種控制系統，具有微米（μm）級精度控制功能，可實現復雜的專機控制需求；具有豐富的輸入/輸出信號控制功能，可實現多種信號的檢測和輸出的復雜控制功能。 CM36L適用于焊接、鉆孔、切割、分度、沖床等單，雙，多軸機械的控制。 本產品操作方便簡潔，界面顯示直觀明了，具有較強的功能及穩定的性能，在系統操作、安全、加工精度及加工效率方面具有突出特點。FSTN，192×64分辨率，高對比度圖形式液晶顯示界面；采用符合中國特色的漢字指令形式編寫零件程序；輸入輸出采用軟件配置方式靈活設置。具有較高的性能，價格比。 技術特點 ✔ 實現X單軸；X,Y兩軸；X,Y,Z三軸；X,Y,Z,A四軸控制 ✔ 數字插補技術實現X-Y直線插補，X-Y圓弧插補功能 ✔ 梯形加減速控制 ✔ 位置指令范圍-99999.999mm ~ +99999.999mm ✔ 最小指令單位0.001mm，指令電子齒輪比分子1~99999，分母1~99999 ✔ 16路光電隔離輸入，8路光電隔離輸出；擴展后可達32路輸入與輸出 ✔ 輸出采用mos管控制通斷，每通道750mA阻性負載，200mA感性負載。 ✔ 具有反向間隙補償功能 ✔ 速度倍率功能，多級調節 ✔ 位置比較，連續脈沖，多輸出口控制等豐富漢字指令，編程簡單易懂 ✔ 選擇性I/O功能配置功能 ✔ 可存儲20個程序 ✔ 提供操作級，設備級密碼管理功能。方便設備管理 ✔ 提供時間鎖功能。方便收取尾款。 ✔ 支持外接擴展模塊，自動識別模塊輸入輸出數量。 ✔ 程序指令的隱藏與顯示功能。 ✔ 提供軟件限位功能 ✔ 提供各軸坐標，計件數值掉電記憶功能。 此款控制器說明書： 此控制器說明書下載地址：鏈接：http://pan.baidu.com/s/1c1UegRe 密碼：rayn 上位機軟件下載地址：鏈接：http://pan.baidu.com/s/1i51dVvf 密碼：v9v4
