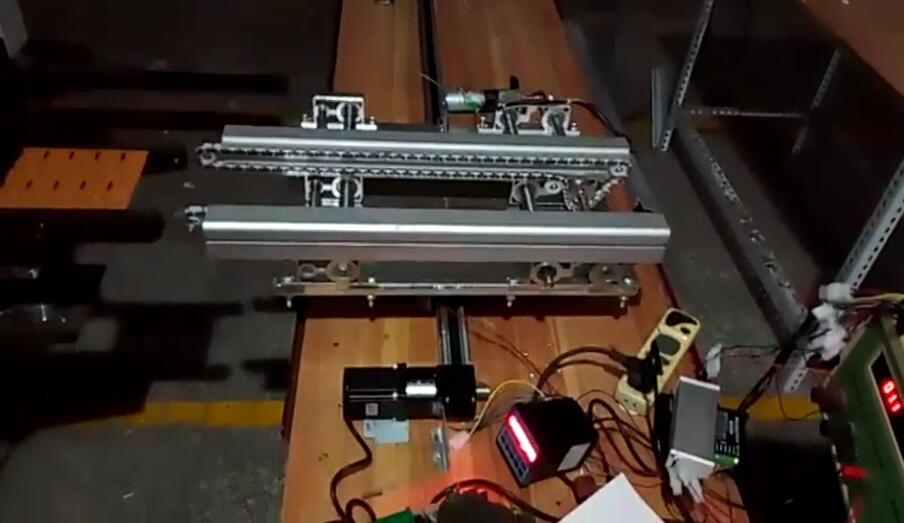

上圖噴涂生產設備中時代超群DS45M75系列同步帶直線導軌（可配42、57步進電機 60伺服電機）此系列同步帶有效行程可做到50mm-3000mm，水平載重30kg.上圖導軌為DS45M75C-500,有效行程500MM ，導程75MM 導軌寬45MM。搭配的57步進電機及數字式驅動器，控制器選用了一款高性價比可編程控制器DY-IS。具體產品如下：
同步帶采用高剛度鋁合金做機體；運行速度快，****可到500mm/s；有效行程大，最長可做到3米；可任意組裝，接收非標定制；具有高等級機械效率；摩擦系數小，噪音低，維護少。 產品尺寸圖如下：

混合式兩相步進電機60HBN58AL8-TF0兩相混合式步進電機 步距角1.8°，扭矩2.4N.m，電流3A，機身高58MM，軸徑Φ8MM，銑扁，出軸長21mm,八線，采用永磁硅鋼片造，低碳環護，力矩，與其他品牌步進電機相比具有定位精度高，輸出力矩高，響應頻率高，運行噪音低，動態特性好等特點及優勢。配套數字式驅動器ZD-2HD542，高速力矩大;供電電壓可達50V;輸出電流峰值可達4.2A（均值3.0A）;三態電流控制技術電機發熱低;靜止電流自動減半0.4S 減小為60%;可驅動4，6，8 線兩相步進電機;光隔離差分信號輸入，脈沖****響應頻率****可達200KHz;細分精度128可選;外形尺寸小巧;電流設定方便，八檔可選;4 位撥碼，共15 檔細分;具有過壓、短路等保護功能；雙極恒流PWM 驅動輸出。廣泛適用范圍于激光、醫療、紡織、安防等行業。
DY-IS可控制軸數為單軸；可編程（可實現各種復雜運行：定位控制和非定位控制）；****輸出頻率40KHz，特別適合控制細分驅動器；輸出頻率分辨率1Hz；編程**** 99 條；8 位數碼管顯示，手動/自動狀態顯示、運行/停止、狀態顯示、步數/計數值/程序顯示、編輯程序，參數顯示、輸入/輸出狀態顯示、CP 脈沖和方向顯示；有自動運行功能、手動運行功能、參數設定功能、程序編輯功能、回零點功能：可雙向自動回到零點；編程指令共 14 條指令。 成功應用于以下產品： 數控鉆床系統、數控車床系統、數控銑床系統、數控磨床系統。 裁剪機控制系統、切割機控制系統、焊接控制系統、點膠機控制系統、送料控制系統。 位移臺、一維控制平臺、二維控制平臺。 螺紋機控制系統、鎖螺絲機控制系統。 噴涂生產線控制系統、裝配生產線控制系統、記米器控制系統。 此款控制器如何進行簡單的速度和位移操作：
聯系方式：QQ:467102884 電話：13811070445（劉女士）
