上圖為時代超群生產的無刷直流電機60BL100S15-230TC0此款電機采用的強磁的磁瓦磁鋼，保證設備的良好性能。電機電壓24V，功率150W，轉速3000 0.5NM，搭配齒輪減速箱GN57N005S0（見下圖），輸出力矩大，運行效果好。

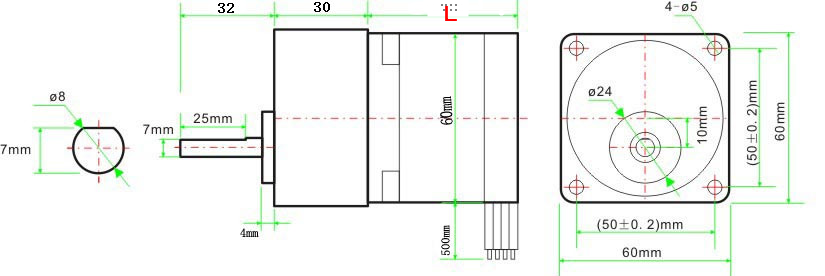

客戶可以搭配的齒輪箱減速比齒有 1:3 1:5 1:7.5 1:10 1:12.5 1:15 1:20 1:30 1:50 1:180 1:100 等。電機經過減速之后。力矩大、轉速平穩、噪音小，是控制用電機升級換代的理想選擇。 具體尺寸圖見下表：
那么如何給這款齒輪減速無刷電機搭配適當?shù)尿?qū)動器呢？ 150W/24V=6.25A,選配的驅動電壓要在電機電壓范圍內，電流要大于峰值電流，如果不知道峰值電流，通常為計算電流的1.5~2倍，2*6.25A=12.5A，那么選擇一款24V 13A左右的控制器即可，下邊推薦一款時代超群15A，50V以內直流無刷控制器
ZM-6615高性能無刷驅動器(控制器)是我公司基于****BiCD工藝集成電路開發的高性能直流無刷控制器(驅動器)，具有體積小、發熱低、可靠性高、壽命長、易于使用等特點。ZM-6615高集成度高可靠性無刷直流(BLDC)電機控制器；三相全橋，PWM斬波方式；閉環穩速，大負載時電機仍能保持轉速；純硬件設計，高速度，高抗干擾能力；周波限電流方式，保護更加精確快速；低發熱，大功率。  主要功能 ·欠電壓(≤18V)、過熱(＞150℃)自動保護 ·堵轉保護時間2-15秒可調 ·霍爾錯誤保護 ·輸出限流線性可調：1-15A ·支持內置電位器、外接電位器、模擬電壓和PWM調速 ·帶有使能功能 ·帶有速度反饋信號輸出 ·帶有EABS電子快速制動功能 ·具有緩啟動功能，避免電流過沖，有效保護電機 聯系方式：QQ:467102884 電話：13811070445（劉女士）
