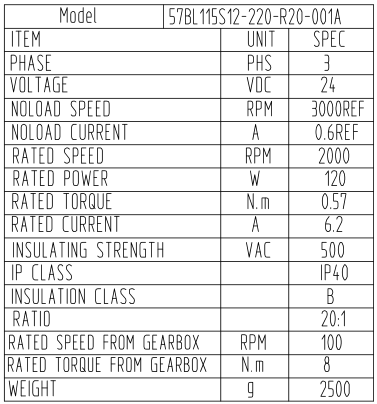

上圖是一款假裝蝸輪蝸桿減速機的直流無刷電機57BL115S12-220-R20 電機電壓24V，功率120W，額定轉速2000轉，電機空載轉速可以到3000轉，額定電流6.2A，空載電流0.6A，此款電機采用節能環保領域的驕子-釹鐵磁硼鋼，保證設備的良好性能。應用范圍非常廣泛。 搭配的圓形輸入法蘭蝸輪蝸桿，減速比為20速比，2000轉經過20速比減速后，輸出100轉轉速，0.57NM的電機經過減速后輸出扭矩可達8NM，蝸輪蝸桿減速機輸出效率70%，帶自鎖。減速電機具體參數如下：

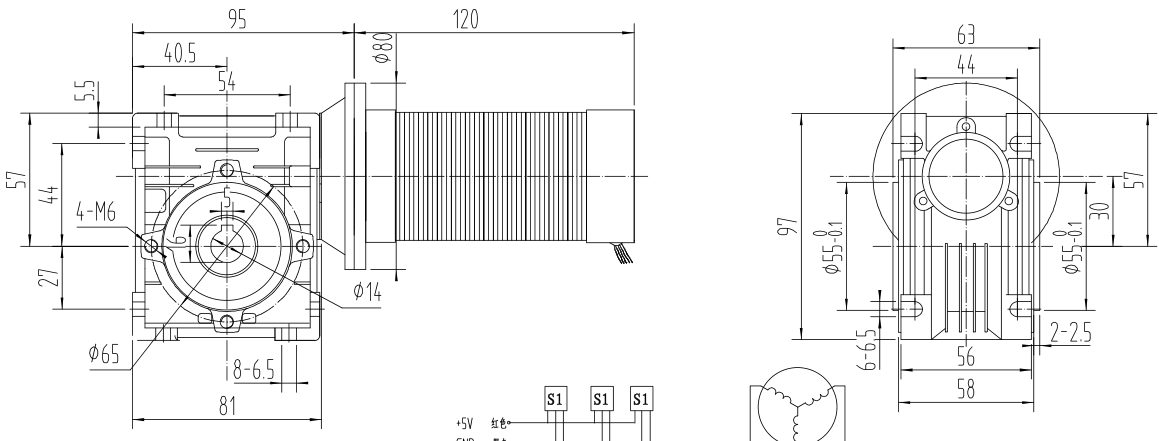

這款減速無刷電機非常節省空間,可靠耐用,承受過載能力高,帶自鎖力。產品采用了系列化、模塊化的設計思想,有廣泛的適應性,本系列產品有極其多的電機組合、安裝位置和結構方案,可按實際需要選擇任意轉速和各種結構形式。 產品尺寸圖如下：
那么如何給這款減速無刷電機搭配適當的驅動器呢。我公司提供驅動配套服務。為你選擇合適的驅動器。120W/24V=5A,選配的驅動電壓要大于24V，電流大于峰值電流5A的1.5倍左右，選擇ZM-6508（****40V 5A）效果是比較好的
配套ZM-6508是時代超群基于****BiCD工藝集成電路開發的高性能直流無刷控制器(驅動器)，具有體積小、發熱低、可靠性高、壽命長、易于使用等特點。 產品特點： ·高集成度高可靠性無刷直流(BLDC)電機控制器 ·三相全橋，PWM斬波方式 ·閉環穩速，大負載時電機仍能保持轉速 ·純硬件設計，高速度，高抗干擾能力 ·周波限電流方式，保護更加精確快速 ·低發熱，大功率 ·欠電壓(≤13V)、過熱(＞150℃)自動保護 ·堵轉6秒自動保護 ·霍爾錯誤保護 ·輸出限流線性可調：1.5-8A ·支持內置電位器、外接電位器、模擬電壓和PWM調速 ·帶有使能功能 ·具有緩啟動功能，避免電流過沖，有效保護電機 此款驅動器有一內部調速旋鈕，也可以可外接電位器調速，那么如何外接電位器：
V- EN短接 控制電機的啟停 V- DR短接 控制電機正反轉 V+ VE V-可以外接電位器調速
